Złącze M14x1,5 - M16x1,5, 8L - 10L

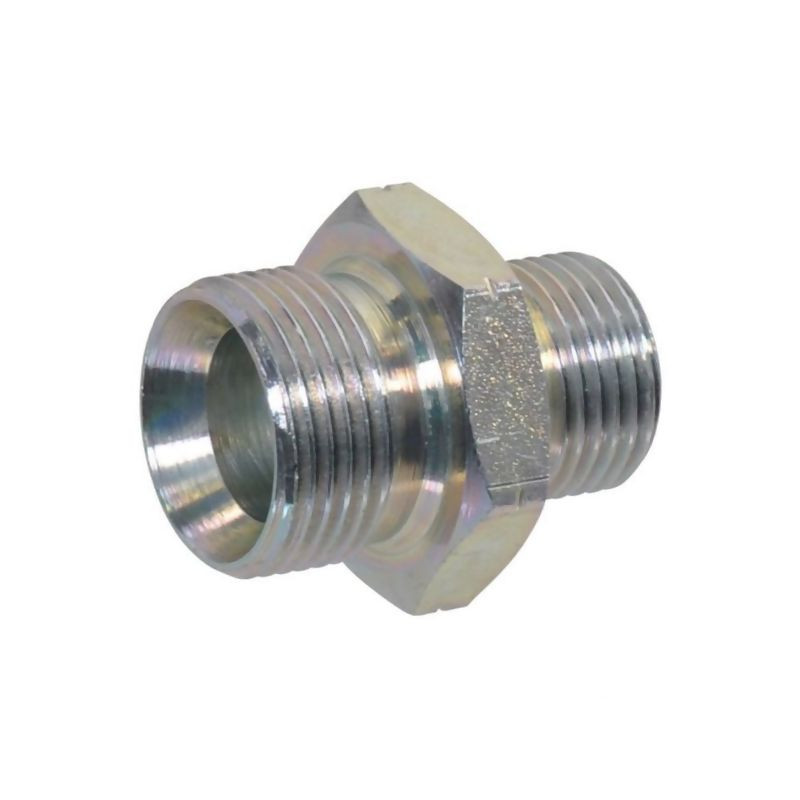

Złącze hydrauliczne metryczne Burnett & Hillman VNM1614

Prezentowane złącze hydrauliczne typu BB (nypel) marki Burnett & Hillman to precyzyjny element łączący, zaprojektowany do zastosowań w systemach hydraulicznych wymagających wysokiej szczelności i odporności na ciśnienie. Produkt o numerze katalogowym 510VNM1614 stanowi niezawodne rozwiązanie dla instalacji przemysłowych, maszyn rolniczych oraz urządzeń mobilnych, gdzie kluczowa jest trwałość połączeń rurowych.

Złącze charakteryzuje się konstrukcją z wewnętrznym stożkiem uszczelniającym o kącie 60º, co zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich. Jest to standardowe rozwiązanie w hydraulice siłowej, pozwalające na bezpieczną pracę pod wysokim ciśnieniem nominalnym sięgającym 340 BAR.

Specyfikacja techniczna i parametry

Element wykonany jest z wysokiej jakości stali, poddanej procesowi galwanizacji, co skutecznie chroni powierzchnię przed korozją i wpływem czynników zewnętrznych. Złącze spełnia normę DIN 7627, co gwarantuje jego kompatybilność z innymi elementami systemu hydraulicznego zgodnymi z tym standardem.

Kluczowe wymiary i parametry techniczne produktu:

• Typ złącza: Nypel metryczny (BB) z uszczelnieniem przez stożek wewnętrzny 60º
• Przyłącze 1: Gwint zewnętrzny M16 x 1,5 mm
• Przyłącze 2: Gwint zewnętrzny M14 x 1,5 mm
• Długość całkowita (L): 31 mm
• Ciśnienie nominalne: 340 BAR
• Rozwartość klucza (SW): 22 mm
• Materiał: Stal galwanizowana
• Standard: DIN 7627

Zastosowanie i kompatybilność

Złącze VNM1614 jest dedykowane do rur o średnicach zewnętrznych odpowiadających rozmiarom 8L oraz 10L w systemach metrycznych. Dzięki precyzyjnie wykonanym gwintom M14x1,5 oraz M16x1,5, element ten umożliwia łączenie przewodów hydraulicznych o różnych średnicach w jednym punkcie instalacji, zachowując przy tym pełną szczelność układu.

Obróbka powierzchniowa w postaci galwanizacji nie tylko poprawia estetykę elementu, ale przede wszystkim wydłuża jego żywotność w trudnych warunkach eksploatacyjnych, typowych dla branży motoryzacyjnej, rolniczej czy warsztatowej. Rozwartość klucza na poziomie 22 mm ułatwia montaż przy użyciu standardowych narzędzi serwisowych.

Dlaczego warto wybrać produkty Burnett & Hillman?

Brytyjski producent Burnett & Hillman od lat dostarcza komponenty hydrauliczne najwyższej klasy. Złącza z tej serii są synonimem precyzji wykonania i niezawodności. Wybierając oryginalne części zamienne, inwestujesz w bezpieczeństwo swojej instalacji hydraulicznej oraz minimalizujesz ryzyko awarii spowodowanej nieszczelnością połączeń.
