Złącze M14x1,5 - M16x1,5 , 8L - 10L

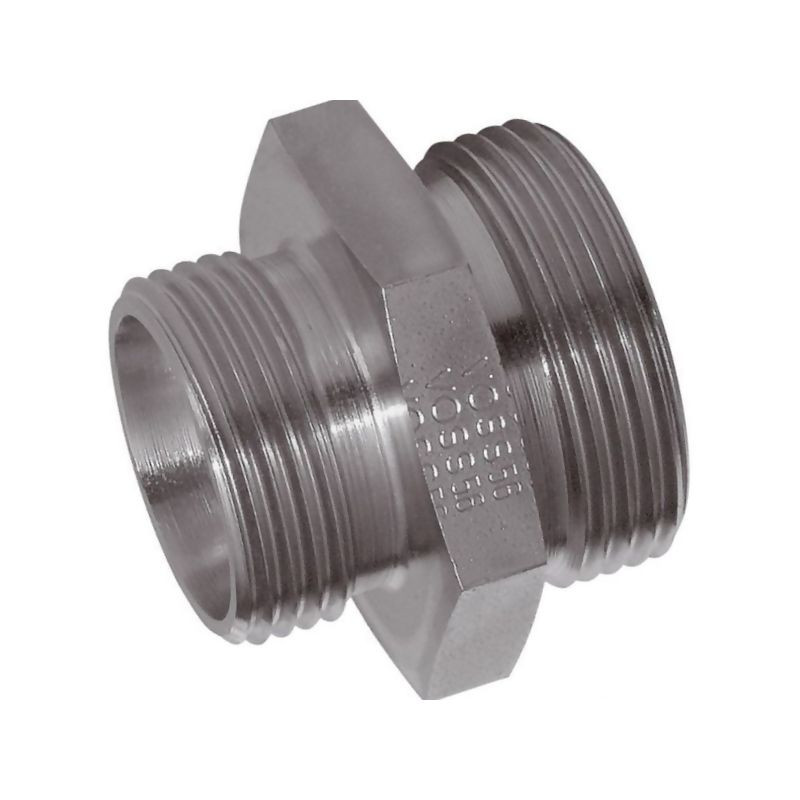

Złącze hydrauliczne Voss BB M14x1,5 - M16x1,5 dla rur 8L i 10L

Prezentowane złącze hydrauliczne marki Voss, oznaczone referencją 510GS108L, to precyzyjny element łączący przeznaczony do systemów hydraulicznych wymagających wysokiej szczelności i odporności na obciążenia. Produkt stanowi idealne rozwiązanie dla instalacji, w których konieczne jest bezpośrednie połączenie przewodów o różnych średnicach lub z różnymi typami gwintów metrycznych. Dzięki zastosowaniu standardu DIN 2353 oraz serii L (lekka), złącze zapewnia optymalny stosunek wytrzymałości do wagi, co jest kluczowe w zastosowaniach mobilnych i stacjonarnych.

Konstrukcja typu "nypel" (BB – obustronny gwint zewnętrzny) pozwala na elastyczne montowanie węża lub rury z obu stron złącza. Jedna strona wyposażona jest w gwint M14x1,5 przeznaczony dla rury o średnicy 8 mm (seria 8L), natomiast druga strona posiada gwint M16x1,5适配owany do rury o średnicy 10 mm (seria 10L). Taka konfiguracja umożliwia bezproblemową integrację elementów o różnych wymiarach w jednym układzie hydraulicznym, eliminując potrzebę stosowania dodatkowych adapterów.

Kluczowe cechy techniczne i budowa

Złącze charakteryzuje się wysoką jakością wykonania, co potwierdza jego odporność na korozję oraz trwałość w trudnych warunkach eksploatacyjnych. Powierzchnia elementu została poddana obróbce galwanicznej – cynkowana lub niklowana – co skutecznie chroni stal przed działaniem wilgoci, olejów hydraulicznych oraz czynników zewnętrznych. Dla zastosowań specjalistycznych, producent oferuje również możliwość wykonania złącza ze stali szlachetnej na indywidualne zamówienie.

Element ten wyróżnia się niskim ryzykiem wycieku, co jest zasługą precyzyjnego dopasowania gwintów oraz jakości materiałów. Złącze jest kompatybilne z metrycznymi nakrętkami węża oraz wstępnie zmontowanymi złączami, co znacznie ułatwia i przyspiesza proces montażu w warsztacie lub na linii produkcyjnej.

Specyfikacja techniczna i parametry

• Producent: Voss
• Referencja: 510GS108L (Supplier Ref: GS108L)
• Typ złącza: BB (obustronny gwint zewnętrzny / nypel)
• Gwint 1: M14x1,5 (dla rury Ø 8 mm, seria L)
• Gwint 2: M16x1,5 (dla rury Ø 10 mm, seria L)
• Średnica rury D1: 10 mm
• Średnica rury D2: 8 mm
• Ciśnienie nominalne (PN): 500 BAR (zgodnie z DIN 2401)
• Standard: DIN 2353
• Seria: L (lekka)
• Obróbka powierzchniowa: Cynk / Nikiel
• Odporność: Wysoka odporność na korozję

Wymiary montażowe

Prawidłowy dobór narzędzi oraz przestrzeni montażowej wymaga znajomości dokładnych wymiarów złącza. Poniżej przedstawiono kluczowe dane geometryczne niezbędne podczas instalacji:

• Długość całkowita (L): 42 mm
• Długość gwintu/części roboczej (lg): 26 mm
• Długość L1: 12 mm
• Długość L2: 12 mm
• Rozwartość klucza S1: 17 mm
• Rozwartość klucza S2: 19 mm
• Rozwartość klucza S3: 17 mm

Zastosowanie i korzyści

Złącze Voss 510GS108L znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym, wszędzie tam, gdzie pracują układy hydrauliczne średniego ciśnienia. Dzięki zdolności do przenoszenia ciśnienia do 500 BAR, element ten sprawdza się w układach sterowania, napędach oraz systemach przesyłu cieczy roboczych.

Główne korzyści płynące z wyboru tego produktu to:

• Niewielkie ryzyko wycieku dzięki precyzyjnemu wykonaniu gwintów.
• Możliwość łączenia rur o różnych średnicach (8 mm i 10 mm) bez dodatkowych przejściówek.
• Trwałość zapewniona przez antykorozyjną powłokę cynkową lub niklową.
• Zgodność z międzynarodowymi normami DIN, co gwarantuje wymiennność i łatwość sourcingu części zamiennych.
