Złącze M16x1,5 - M16x1,5, 10L - 10L

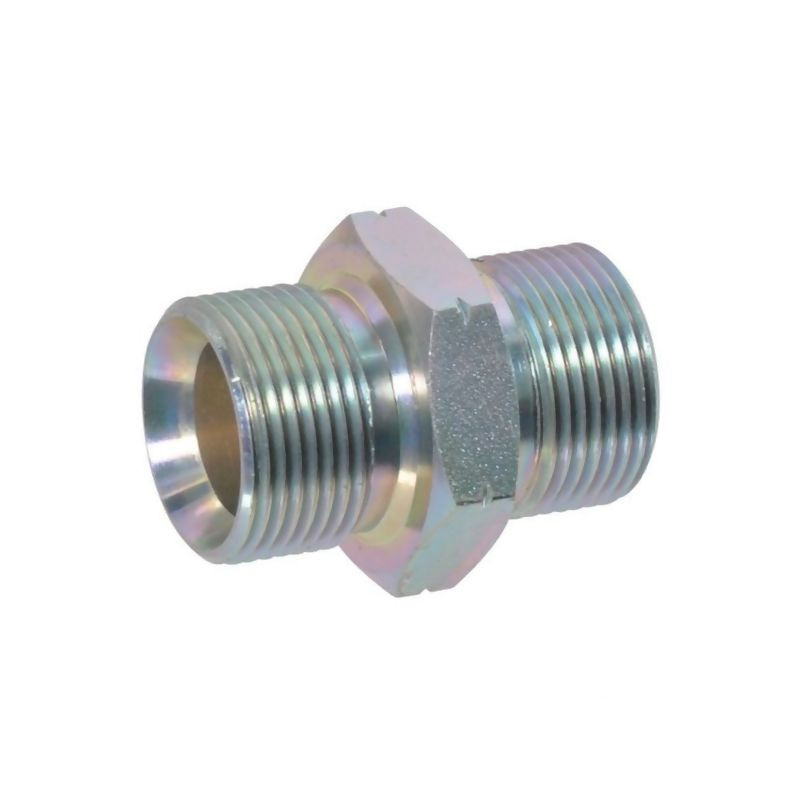

Złącze hydrauliczne BB M16x1,5 - M16x1,5, 10L - 10L Burnett & Hillman

Prezentowane złącze hydrauliczne typu BB (nypel) marki Burnett & Hillman to precyzyjny element instalacji hydraulicznych, zaprojektowany do łączenia przewodów rurowych w systemach pracujących pod wysokim ciśnieniem. Produkt oznaczony indeksem 510DNM16 (referencja dostawcy DNM16) charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na trudne warunki eksploatacyjne, co czyni go niezawodnym wyborem w zastosowaniach przemysłowych, rolniczych oraz motoryzacyjnych.

Kluczową cechą tego złącza jest zastosowanie uszczelnienia poprzez stożek wewnętrzny o kącie 60 stopni. Taka konstrukcja zapewnia szczelność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, co upraszcza montaż i zwiększa trwałość układu. Złącze wykonane jest zgodnie z normą DIN 7611, co gwarantuje pełną kompatybilność z innymi elementami hydrauliki siłowej spełniającymi ten standard.

Specyfikacja techniczna i parametry

Element wykonany jest ze stali, co zapewnia odpowiednią twardość i odporność na odkształcenia. Powierzchnia złącza została poddana obróbce galwanicznej, która skutecznie chroni materiał przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy oleje hydrauliczne. Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające parametry produktu:

• Typ złącza: BB metryczne (nypel dwustronny)
• Gwint przyłącza 1: M16 x 1,5 mm
• Gwint przyłącza 2: M16 x 1,5 mm
• Średnica nominalna rurki: 10L (Light - lekka seria)
• Kąt stożka uszczelniającego: 60°
• Ciśnienie nominalne: 340 BAR
• Długość całkowita (L): 32 mm
• Rozwartość klucza (SW): 22 mm
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana
• Standard: DIN 7611

Zastosowanie i zalety produktu

Złącze M16x1,5 - M16x1,5 znajduje szerokie zastosowanie w budowie maszyn, gdzie wymagane są pewne i szczelne połączenia przewodów hydraulicznych. Dzięki gwintowi metrycznemu o skoku 1,5 mm oraz wysokiej klasie wykonania, element ten idealnie sprawdza się w układach sterowania, napędach hydraulicznych oraz instalacjach przemysłowych.

Do najważniejszych zalet tego rozwiązania należą:

• Wysoka odporność na ciśnienie: Możliwość pracy przy ciśnieniu do 340 BAR pozwala na stosowanie złącza w wymagających układach hydraulicznych.
• Łatwość montażu: Standardowa rozwartość klucza 22 mm umożliwia szybki i ergonomiczny montaż przy użyciu typowych narzędzi warsztatowych.
• Szczelność stożkowa: Uszczelnienie przez stożek 60° eliminuje ryzyko wycieków wynikających ze zużycia miękkich uszczelek.
• Ochrona antykorozyjna: Galwanizowana powłoka wydłuża żywotność elementu w agresywnym środowisku.

Produkt dostępny jest w sprzedaży jako pojedyncza sztuka. Jest to oryginalny komponent marki Burnett & Hillman, znanej z dostarczania wysokiej jakości rozwiązań inżynieryjnych i hydraulicznych. Przed zakupem upewnij się, że średnica rurki oraz rodzaj gwintu odpowiadają wymaganiom Twojej instalacji.
