Złącze M22x1,5 - M24x1,5, 15L - 16S

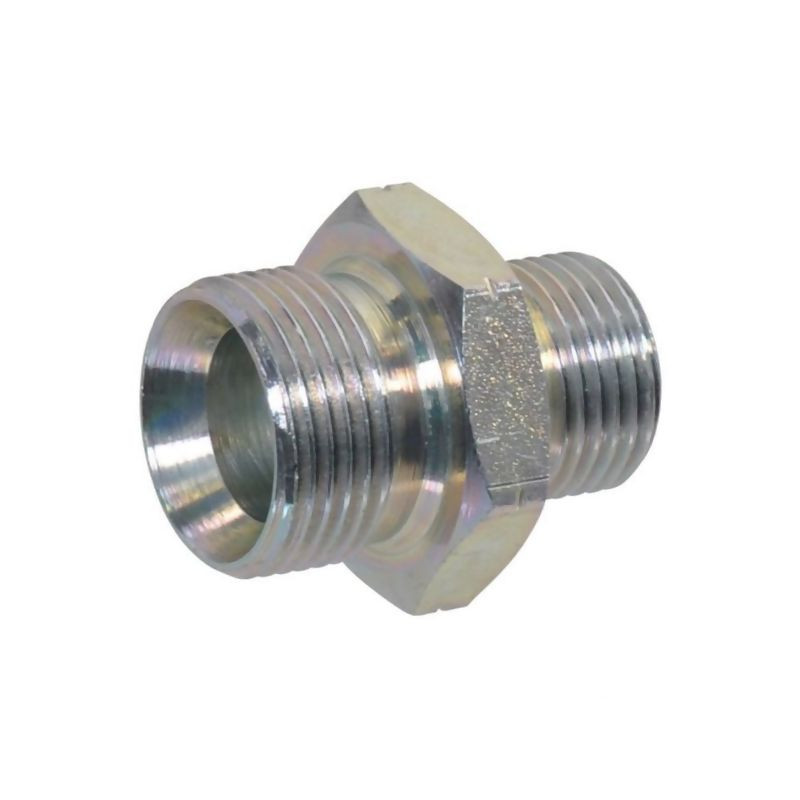

Złącze hydrauliczne metryczne Burnett & Hillman M22x1,5 - M24x1,5

Prezentowane złącze hydrauliczne typu BB (mufowe) marki Burnett & Hillman to precyzyjny element instalacji rurowych, zaprojektowany do łączenia przewodów o różnych średnicach i seriach ciśnieniowych. Produkt oznaczony referencją sklepową 510VNM2422 (kod producenta VNM2422) umożliwia bezpieczne i szczelne połączenie rur z serii lekkiej (L) o średnicy zewnętrznej odpowiadającej gwintowi M22x1,5 z rurami z serii średniej (S) pasującymi do gwintu M24x1,5. Jest to kluczowe rozwiązanie w systemach, gdzie konieczna jest zmiana kalibru przy zachowaniu wysokich parametrów wytrzymałościowych.

Złącze wykonane jest z wysokiej jakości stali, co gwarantuje odporność na obciążenia mechaniczne oraz zmienne warunki pracy w układach hydraulicznych. Powierzchnia elementu została poddana obróbce galwanicznej, co stanowi skuteczną barierę antykorozyjną i wydłuża żywotność komponentu w trudnych środowiskach przemysłowych, rolniczych czy motoryzacyjnych. Dzięki zastosowaniu standardu DIN 7627, produkt zapewnia pełną kompatybilność z innymi elementami instalacji wykonanymi zgodnie z tymi samymi normami europejskimi.

Konstrukcja i zasada uszczelniania

Istotą działania tego typu złączy jest uszczelnienie metal-metal poprzez stożek wewnętrzny o kącie 60º. Taka konstrukcja eliminuje konieczność stosowania dodatkowych uszczelek elastycznych, które mogą ulegać degradacji pod wpływem wysokiej temperatury lub agresywnych czynników chemicznych. Stożkowe seatowanie zapewnia hermetyczność połączenia nawet przy wysokim ciśnieniu nominalnym sięgającym 190 BAR. Jest to parametr kluczowy dla bezpieczeństwa pracy całego układu hydraulicznego.

Element posiada dwa różne gwinty zewnętrzne, co klasyfikuje go jako złącze redukcyjne lub przejściowe między różnymi rozmiarami rur:

• Strona pierwsza: Gwint metryczny M22 o skoku 1,50 mm, dedykowany dla rur z serii 15L.
• Strona druga: Gwint metryczny M24 o skoku 1,50 mm, dedykowany dla rur z serii 16S.

Specyfikacja techniczna i wymiary

Dobór odpowiednich narzędzi do montażu jest ułatwiony dzięki precyzyjnie określonym wymiarom złącza. Całkowita długość elementu wynosi 40 mm, co pozwala na jego zastosowanie w miejscach o ograniczonej przestrzeni montażowej. Do prawidłowego dokręcenia złącza wymagany jest klucz płaski lub nasadowy o rozwartości SW 25 mm. Parametry te są stałe i wynikają bezpośrednio z normy DIN oraz specyfikacji producenta Burnett & Hillman.

Szczegółowe dane techniczne produktu:

• Producent: Burnett & Hillman
• Typ złącza: BB metryczne (podwójny gwint zewnętrzny)
• Materiał wykonania: Stal
• Obróbka powierzchni: Galwanizowana
• Standard: DIN 7627
• Kąt stożka wewnętrznego: 60º
• Uszczelnienie: Przez stożek (metal-metal)
• Ciśnienie nominalne: 190 BAR
• Długość całkowita (L): 40 mm
• Rozwartość klucza (SW): 25 mm
• Gwint 1: M22 x 1,50 mm (seria 15L)
• Gwint 2: M24 x 1,50 mm (seria 16S)

Zastosowanie w praktyce

Złącze M22x1,5 - M24x1,5 znajduje szerokie zastosowanie w budowie maszyn rolniczych, pojazdów użytkowych oraz instalacjach przemysłowych, gdzie stosuje się rury precyzyjne ze stali bezszwowej. Dzięki możliwości łączenia rur z serii L (lekkiej) i S (średniej), inżynierowie i mechanicy mogą elastycznie projektować układy hydrauliczne, dostosowując średnice przewodów do wymagań przepływu i ciśnienia w konkretnych sekcjach maszyny. Wysoka jakość wykonania przez firmę Burnett & Hillman zapewnia niezawodność i brak przecieków przez długie lata eksploatacji.
