Złącze M22x1,5 - M26x1,5, 15L - 18L

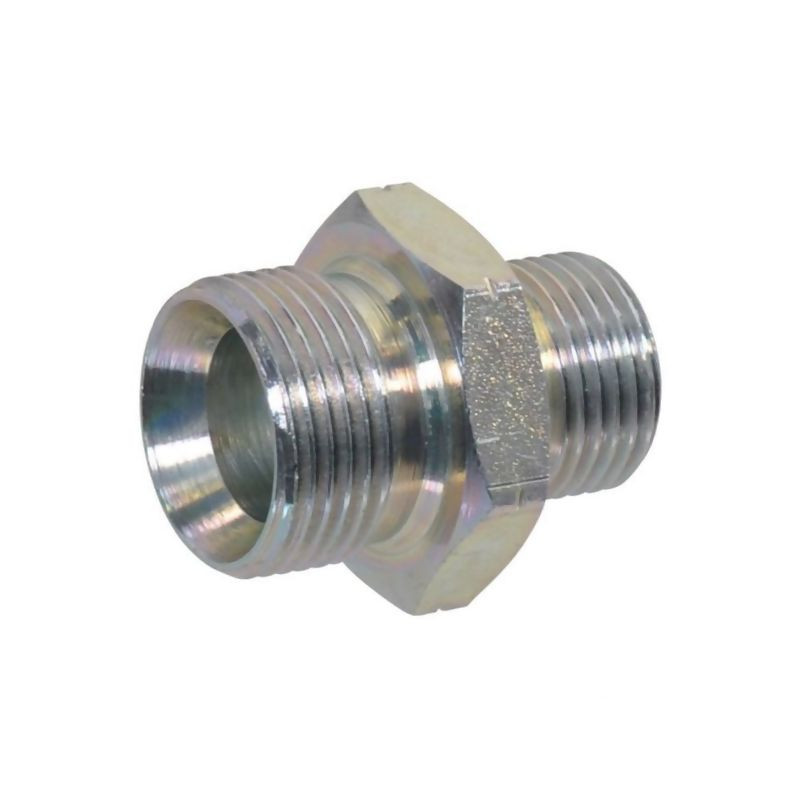

Złącze hydrauliczne metryczne BB M22x1,5 - M26x1,5

Prezentowane złącze hydrauliczne marki Burnett & Hillman to wysokiej klasy element łączący, zaprojektowany do zastosowań w systemach hydraulicznych wymagających niezawodności i precyzji. Produkt oznaczony indeksem 510VNM2622 (referencja dostawcy VNM2622) stanowi rozwiązanie typu „nypel” z podwójnym gwintem zewnętrznym, umożliwiające łączenie przewodów lub elementów o różnych średnicach przy zachowaniu standardu metrycznego.

Kluczową cechą tego złącza jest jego konstrukcja oparta na standardzie DIN 7627. Dzięki zastosowaniu stożka wewnętrznego o kącie 60º, złącze zapewnia hermetyczność poprzez uszczelnienie metal-metal, co eliminuje konieczność stosowania dodatkowych uszczelek elastycznych w miejscu styku stożków. Jest to rozwiązanie preferowane w instalacjach pracujących pod wysokim ciśnieniem, gdzie ważna jest odporność na drgania i zmienne obciążenia.

Specyfikacja techniczna i parametry

Złącze wykonane jest z wytrzymałej stali, co gwarantuje jego długotrwałą eksploatację nawet w trudnych warunkach warsztatowych i przemysłowych. Powierzchnia elementu została poddana obróbce galwanicznej, co skutecznie chroni stal przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy oleje hydrauliczne.

Parametry techniczne zostały dobrane tak, aby zapewnić kompatybilność z popularnymi rozmiarami przewodów hydraulicznych serii L (lekka). Złącze obsługuje zakres od 15L do 18L, co czyni je uniwersalnym elementem w wielu układach napędowych i sterujących.

• Producent: Burnett & Hillman
• Typ złącza: BB metryczne (nypel 2xGZ)
• Standard: DIN 7627
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana
• Uszczelnienie: Przez stożek wewnętrzny 60º
• Ciśnienie nominalne: 190 BAR

Wymiary i gwinty

Złącze charakteryzuje się asymetryczną budową gwintów, co pozwala na łączenie elementów o różnych średnicach. Z jednej strony znajduje się gwint metryczny M26x1,5, a z drugiej M22x1,5. Taka konfiguracja jest typowa dla przejść redukcyjnych lub łączeń między różnymi sekcjami instalacji hydraulicznej.

• Gwint złącza 1: M26 x 1,5 mm
• Gwint złącza 2: M22 x 1,5 mm
• Długość całkowita (L): 41,5 mm
• Rozwartość klucza (SW): 32 mm

Długość całkowita wynosząca 41,5 mm oraz rozwartość klucza 32 mm ułatwiają montaż nawet w miejscach o ograniczonej przestrzeni roboczej. Precyzyjne wykonanie gwintów o skoku 1,5 mm dla obu stron zapewnia pewne i szczelne połączenie przy dokręcaniu zgodnie ze sztuką instalatorską.

Zastosowanie w praktyce

Złącze to znajduje szerokie zastosowanie w hydraulice siłowej, maszynach rolniczych, urządzeniach budowlanych oraz w przemyśle. Dzięki wysokiemu ciśnieniu nominalnemu sięgającemu 190 BAR, może być stosowane w obwodach wysokiego ciśnienia. Galwanizowane wykończenie dodatkowo wydłuża żywotność komponentu, chroniąc go przed utlenianiem.

Jest to produkt nowy, dostępny od ręki, idealny dla serwisantów hydrauliki oraz mechaników poszukujących oryginalnych części zamiennych zgodnych ze specyfikacją producenta Burnett & Hillman. Każda sztuka jest dokładnie kontrolowana pod kątem wymiarów i jakości wykonania gwintów.
