Złącze M24x1,5 - M24x1,5 , 16S - 16S

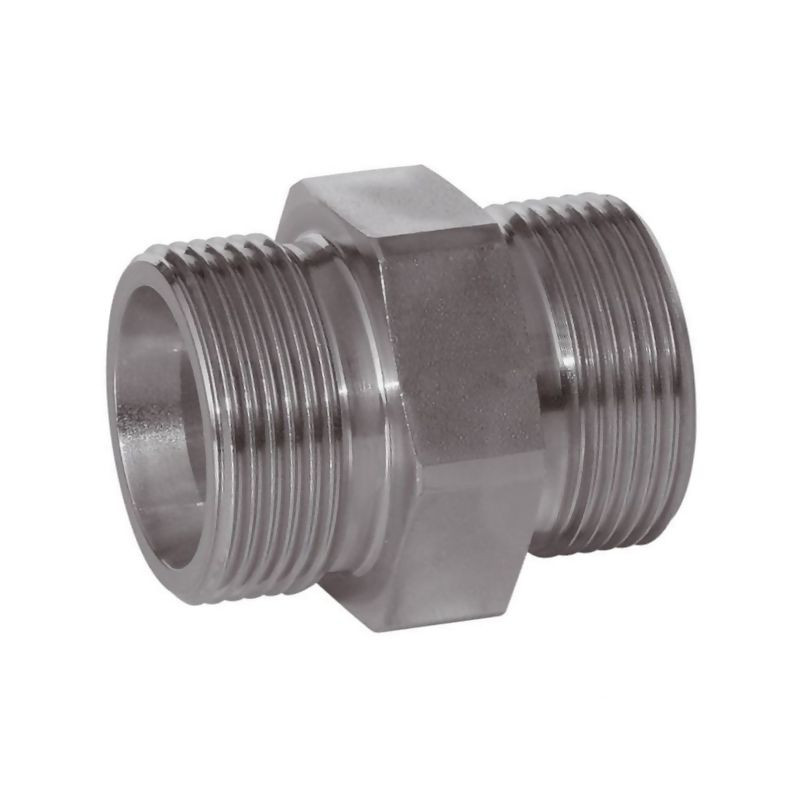

Profesjonalne złącze hydrauliczne Voss 510GS16S

Złącze hydrauliczne typu BB o symbolu 510GS16S to wysokiej jakości element łączący, zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych. Produkt marki Voss charakteryzuje się precyzyjnym wykonaniem oraz zgodnością z normą DIN 2353, co gwarantuje niezawodność i bezpieczeństwo pracy w systemach wysokiego ciśnienia. Jest to rozwiązanie dedykowane do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacznie ułatwia i przyspiesza proces montażu instalacji.

Kluczowe parametry techniczne i specyfikacja

Złącze to zostało zaprojektowane do pracy z rurami o średnicy 16 mm w serii S. Dzięki zastosowaniu gwintu metrycznego M24x1,5 po obu stronach (konfiguracja 16S - 16S), element ten zapewnia szczelne i trwałe połączenie. Maksymalne ciśnienie robocze wynosi aż 630 BAR, co kwalifikuje ten produkt do zastosowań w ciężkich warunkach eksploatacyjnych, gdzie wymagana jest wysoka odporność na obciążenia dynamiczne.

Obróbka powierzchniowa w postaci cynkowania (Zinc) oraz niklowania zapewnia dużą odporność na korozję, wydłużając żywotność komponentu nawet w trudnym środowisku przemysłowym. Dla ułatwienia montażu, producent określił precyzyjne rozmiary kluczy niezbędnych do dokręcenia złącza.

• Producent: Voss
• Symbol katalogowy: 510GS16S
• Referencja dostawcy: GS16S
• Typ złącza: BB metryczne (Nypel)
• Gwint: M24x1,5 - M24x1,5
• Seria: S
• Średnica rury: 16 mm
• Maksymalne ciśnienie robocze: 630 BAR
• Standard: DIN 2353
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc)
• Rozmiar klucza dla złącza: 27,0 mm
• Rozmiar klucza dla złącza nr 2: 30,0 mm

Zastosowanie i korzyści użytkowe

Głównym zastosowaniem tego złącza jest budowa i serwisowanie przewodów hydraulicznych oraz węży hydraulicznych. Konstrukcja typu BB (dwustronny gwint zewnętrzny) pozwala na elastyczne łączenie elementów instalacji. Kluczową zaletą tego rozwiązania jest minimalne ryzyko wycieku, co jest krytycznym aspektem w systemach hydraulicznych, gdzie utrata cieczy roboczej może prowadzić do awarii maszyn i przestojów produkcyjnych.

Dzięki standaryzacji według normy DIN 2353, złącze Voss 510GS16S jest kompatybilne z innymi elementami systemów rurowych spełniających ten standard. Produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co poszerza możliwości jego aplikacyjne w branżach wymagających najwyższej odporności chemicznej.
