Złącze M24x1,5 - M30x2,0 , 16S - 20S

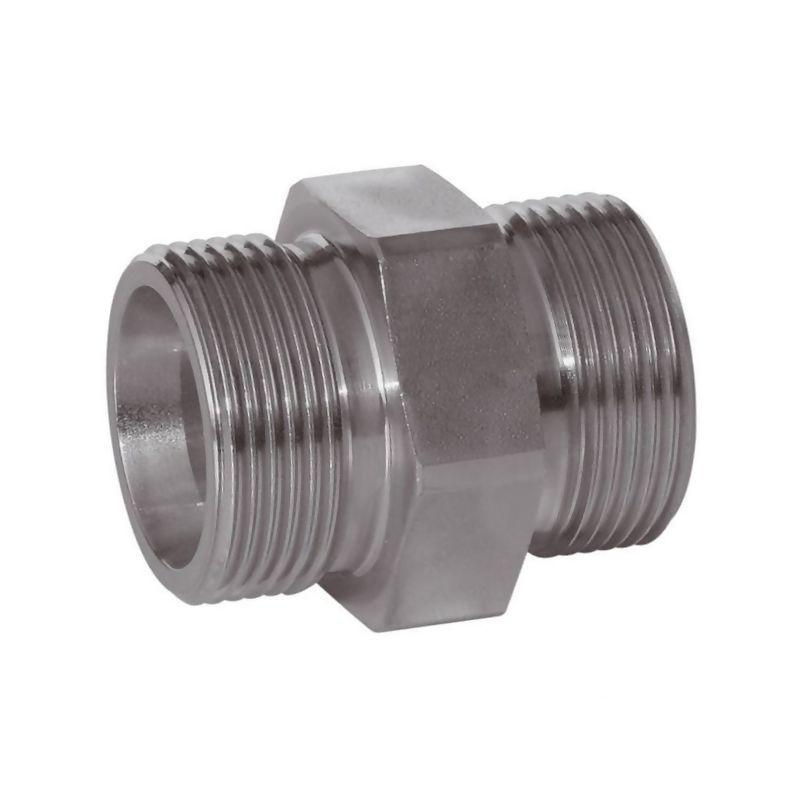

Profesjonalne złącze hydrauliczne Voss 16S-20S

Złącze hydrauliczne typu BB o referencji 510GS2016S to precyzyjny element instalacji hydraulicznych, zaprojektowany do bezpośredniego łączenia przewodów o różnych średnicach. Produkt marki Voss, wykonany zgodnie z normą DIN 2353, gwarantuje wysoką szczelność i trwałość w wymagających warunkach pracy. Jest to rozwiązanie idealne dla systemów, w których konieczne jest połączenie rur o średnicy 16 mm (seria S) z rurami o średnicy 20 mm (seria S), przy zachowaniu pełnej kompatybilności z metrycznymi nakrętkami węża.

Kluczowe cechy i zastosowanie

Główną zaletą tego złącza jest jego konstrukcja umożliwiająca minimalizację ryzyka wycieków, co jest kluczowe dla bezpieczeństwa i efektywności pracy układów hydraulicznych. Powierzchnia elementu została poddana obróbce galwanicznej (cynk/nikiel), co zapewnia dużą odporność na korozję i wydłuża żywotność komponentu nawet w trudnych warunkach środowiskowych.

Złącze znajduje zastosowanie w:

• Systemach przewodów hydraulicznych wysokiego ciśnienia,
• Instalacjach wymagających bezpośredniego połączenia z metrycznymi nakrętkami,
• Maszynach rolniczych, budowlanych oraz przemysłowych,
• Aparaturze sterującej i siłownikach.

Specyfikacja techniczna i wymiary

Produkt charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym 420 BAR (zgodnie z DIN 2401), co pozwala na jego stosowanie w systemach pracujących pod dużym obciążeniem. Złącze posiada dwa różne gwinty zewnętrzne: M24x1,5 oraz M30x2,0, co odpowiada seriom rur 16S i 20S.

Szczegółowe parametry techniczne:

• Producent: Voss
• Symbol producenta: GS2016S
• Referencja sklepu: 510GS2016S
• Typ złącza: BB metryczne (Nypel 2xGZ)
• Gwint 1: M24x1,5 (dla rury Ø 16 mm, seria S)
• Gwint 2: M30x2,0 (dla rury Ø 20 mm, seria S)
• Ciśnienie nominalne (PN): 420 BAR
• Obróbka powierzchniowa: Cynk / Nikiel
• Norma: DIN 2353
• Długość całkowita (L): 60 mm
• Długość gwintu/korpusu (lg): 42 mm
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2: 36 mm
• Rozwartość klucza S3: 30 mm
• Wymiary montażowe l2: 23 mm
• Wymiary montażowe L1: 23 mm
• Waga: 12,9 kg (uwaga: dana katalogowa, rzeczywista waga sztuki jest znacznie niższa)

Jakość i dostępność

Złącza Voss są synonimem niemieckiej precyzji w hydraulice siłowej. Prezentowany model jest nowy, fabrycznie zapakowany i gotowy do montażu. Dla klientów wymagających specjalnych właściwości materiałowych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej (na indywidualne zapytanie). Produkt dostępny jest od ręki w cenie jednostkowej, co ułatwia szybkie uzupełnienie stanu magazynowego części zamiennych.
