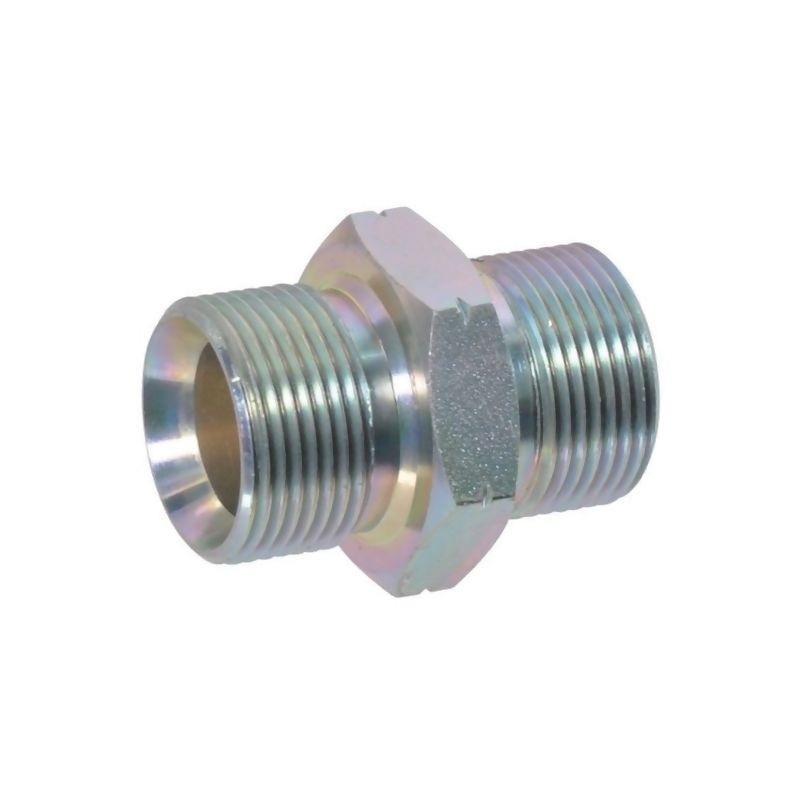

Złącze M26x1,5 - M26x1,5, 18L - 18L

Złącze hydrauliczne metryczne BB M26x1,5 – precyzja i wytrzymałość

Prezentowane złącze hydrauliczne typu BB (nypel) marki Burnett & Hillman to element kluczowy dla systemów wymagających wysokiej szczelności i odporności na duże obciążenia ciśnieniowe. Produkt o referencji 510DNM26 został zaprojektowany zgodnie z normą DIN 7611, co gwarantuje pełną kompatybilność z innymi elementami instalacji hydraulicznych stosowanymi w przemyśle, rolnictwie oraz motoryzacji.

Konstrukcja złącza opiera się na sprawdzonej technologii uszczelniania przez stożek wewnętrzny o kącie 60°. Rozwiązanie to eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, upraszczając montaż i zwiększając niezawodność połączenia w trudnych warunkach eksploatacyjnych. Wykonanie ze stali oraz galwaniczna obróbka powierzchni zapewniają skuteczną ochronę przed korozją i czynnikami zewnętrznymi.

Kluczowe parametry techniczne i zastosowanie

Złącze charakteryzuje się symetryczną budową z gwintami metrycznymi po obu stronach, co czyni je idealnym rozwiązaniem do łączenia przewodów hydraulicznych lub elementów o identycznym przekroju. Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 190 BAR, komponent ten znajduje zastosowanie w układach wysokiego ciśnienia, takich jak hydraulika siłowa maszyn rolniczych, koparek czy pras.

Wymiary oraz parametry gwintu zostały dobrane tak, aby zapewnić maksymalną szczelność przy jednoczesnej łatwości montażu przy użyciu standardowych narzędzi warsztatowych.

• Producent: Burnett & Hillman
• Referencja: 510DNM26 (Supplier Ref: DNM26)
• Typ złącza: BB metryczne (Nypel)
• Standard: DIN 7611
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana
• Uszczelnienie: Przez stożek wewnętrzny 60°
• Ciśnienie nominalne: 190 BAR

Specyfikacja wymiarowa

Dla prawidłowego doboru części zamiennych kluczowe jest dopasowanie nie tylko średnicy gwintu, ale również skoku oraz wymiarów zewnętrznych. Poniżej znajdują się dokładne dane techniczne tego modelu:

• Średnica gwintu (strona 1 i 2): M26
• Skok gwintu (strona 1 i 2): 1,50 mm
• Długość całkowita (L): 44 mm
• Rozwartość klucza (SW): 32 mm

Złącze M26x1,5 - M26x1,5, 18L - 18L to komponent nowej generacji, dostępny od ręki w ilościach hurtowych i detalicznych. Jego solidna konstrukcja i precyzyjne wykonanie czynią go niezawodnym elementem każdej instalacji hydraulicznej wymagającej standardu DIN.
