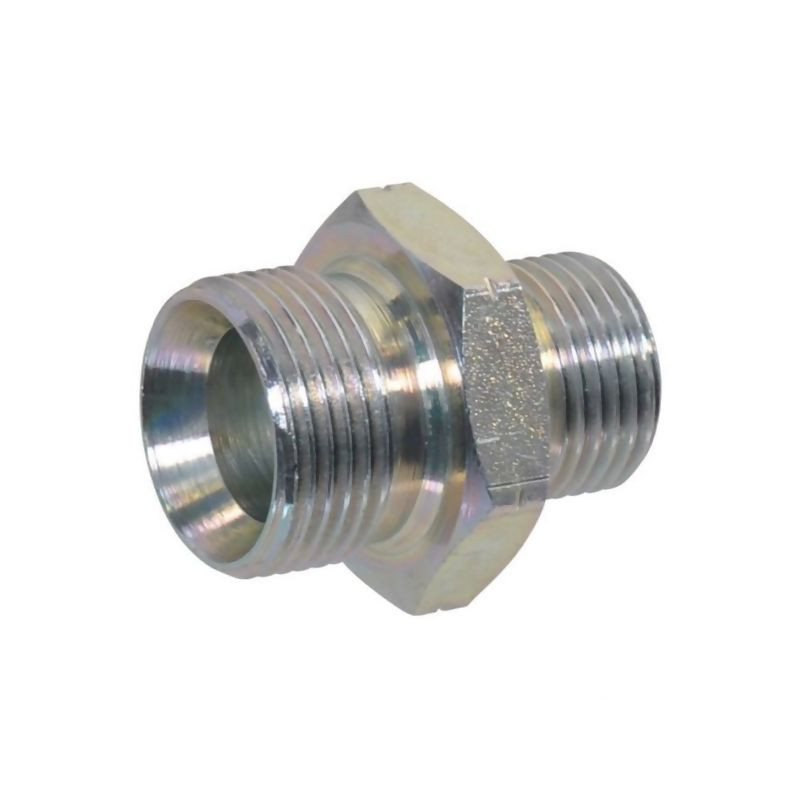

Złącze M26x1,5 - M30x1,5

Profesjonalne złącze hydrauliczne BB M26x1,5 - M30x1,5

Złącze hydrauliczne typu BB, oznaczone indeksem 510VNM3026, to precyzyjny element łączący przeznaczony do zastosowań w układach hydraulicznych wymagających wysokiej szczelności i odporności na ciśnienie. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje trwałość mechaniczną oraz odporność na trudne warunki pracy w maszynach rolniczych, budowlanych czy przemysłowych. Galwanizowana obróbka powierzchni dodatkowo zabezpiecza element przed korozją i wpływem czynników zewnętrznych.

Konstrukcja i zasada działania

Kluczowym elementem konstrukcyjnym tego złącza jest uszczelnienie realizowane poprzez stożek wewnętrzny o kącie 60º. Taki typ uszczelnienia, zgodny z normą DIN 7627, zapewnia hermetyczne połączenie bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, co upraszcza montaż i zwiększa niezawodność układu. Złącze typu "nypel" (przejściowe) umożliwia połączenie dwóch przewodów lub elementów o różnych średnicach gwintów metrycznych.

Parametry techniczne i wymiary

Produkt charakteryzuje się precyzyjnie zdefiniowanymi parametrami, które należy uwzględnić przy doborze elementów do instalacji hydraulicznej. Złącze posiada dwa różne gwinty zewnętrzne, co czyni je elementem przejściowym.

• Typ złącza: BB (metryczne, ze stożkiem wewnętrznym 60º)
• Gwint 1: M30x1,5 mm
• Gwint 2: M26x1,5 mm
• Długość całkowita (L): 46 mm
• Rozwartość klucza (SW): 36 mm
• Ciśnienie nominalne: 180 BAR
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana
• Norma: DIN 7627

Zastosowanie i kompatybilność

Złącze o symbolu VNM3026 znajduje zastosowanie wszędzie tam, gdzie wymagane jest połączenie elementów z gwintami M30 oraz M26. Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 180 BAR, element ten sprawdza się w systemach hydraulicznych pracujących pod dużym obciążeniem. Precyzyjne wykonanie gwintów o skoku 1,50 mm zapewnia łatwy i szczelny montaż przy użyciu standardowych narzędzi warsztatowych (klucz płaski lub nasadowy o rozmiarze 36 mm).

Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu. Jego uniwersalna konstrukcja zgodna z normami DIN sprawia, że jest to niezawodny wybór dla serwisantów hydrauliki siłowej oraz mechaników zajmujących się konserwacją maszyn.
