Złącze M42x,2,0 - M52x2,0 , 30S - 38S

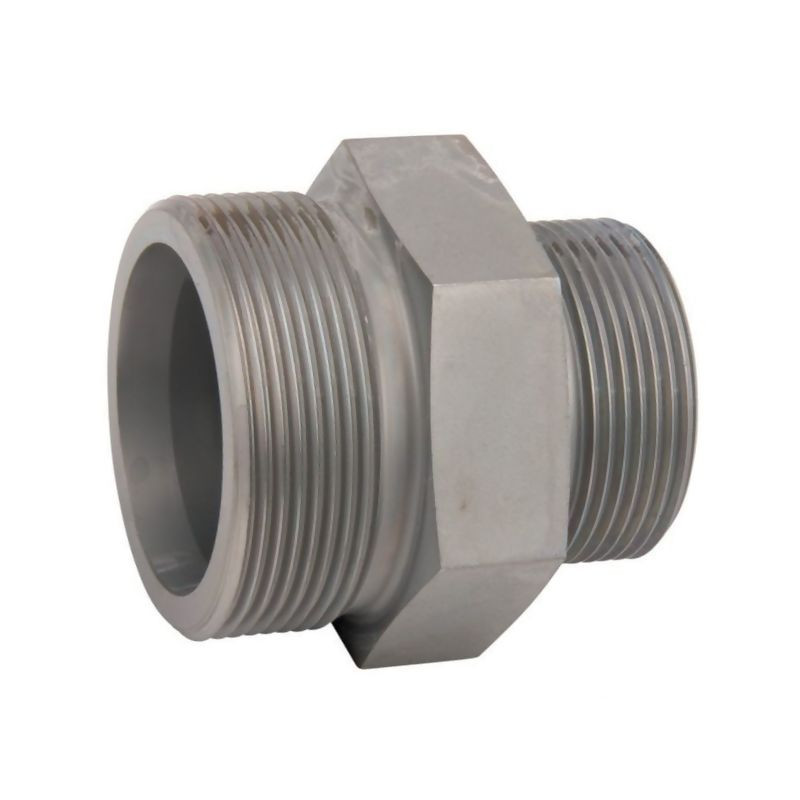

Profesjonalne złącze hydrauliczne Voss M42x2,0 - M52x2,0

Złącze hydrauliczne typu BB (nypel) o symbolu 510GS3830S marki Voss to wysokiej klasy komponent przeznaczony do budowy niezawodnych instalacji hydraulicznych. Produkt został zaprojektowany z myślą o bezpośrednim połączeniu z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu w warunkach warsztatowych oraz przemysłowych. Dzięki precyzyjnemu wykonaniu zgodnie ze standardem DIN 2353, element ten gwarantuje szczelność i stabilność połączenia nawet w wymagających warunkach eksploatacji.

Kluczową zaletą tego złącza jest jego konstrukcja minimalizująca ryzyko wycieków, co jest критyczne dla bezpieczeństwa pracy układów hydraulicznych oraz ochrony środowiska. Produkt charakteryzuje się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk-nikiel (Zinc, Nickel-plated), co wydłuża jego żywotność i pozwala na stosowanie w środowiskach narażonych na działanie wilgoci i czynników chemicznych.

Zastosowanie i specyfikacja techniczna

Złącze znajduje szerokie zastosowanie w systemach przewodów hydraulicznych oraz przy montażu węży hydraulicznych. Jest to element uniwersalny, dostosowany do pracy pod wysokim ciśnieniem, co potwierdzają jego parametry techniczne. Nominalne ciśnienie robocze (PN) wynosi aż 420 BAR zgodnie z normą DIN 2401, co kwalifikuje je do zastosowań w ciężkim sprzęcie rolniczym, budowlanym oraz maszynach przemysłowych.

Konstrukcja złącza pozwala na łączenie rur o średnicach 38 mm i 30 mm (oznaczenie 38S - 30S). Wymiary geometryczne zostały dobrane tak, aby zapewnić optymalną ergonomię montażu przy jednoczesnym zachowaniu kompaktowej budowy. Długość całkowita elementu wynosi 59 mm, a rozwartość klucza (SW1) to 55 mm, co wymaga użycia odpowiednich narzędzi podczas dokręcania.

Kluczowe parametry i korzyści

• Producent: Voss – uznany dostawca rozwiązań hydraulicznych.
• Symbol katalogowy: 510GS3830S / GS3830S.
• Gwinty: M42x2,0 oraz M52x2,0.
• Średnice rur: 38 mm i 30 mm (typ S).
• Ciśnienie nominalne: 420 BAR (wg DIN 2401).
• Odporność na korozję: Wysoka, dzięki powłoce cynk-nikiel.
• Wymiary: Długość (lg) 59 mm, średnica zewnętrzna (dy) 25 mm, wymiar l2 wynosi 29,5 mm.
• Rozwartość klucza (SW1): 55 mm.
• Waga: 48,8 kg (uwaga: dane katalogowe mogą odnosić się do partii lub specyfiki pakowania, prosimy o weryfikację wagi jednostkowej przy zamówieniach masowych).

Warto zaznaczyć, że standardowo oferowana wersja posiada powłokę cynkowo-niklową. Dla klientów o specyficznych wymaganiach dotyczących odporności chemicznej lub estetyki, na zamówienie dostępne są również wersje wykonane ze stali szlachetnej. Złącze Voss 510GS3830S to wybór dla profesjonalistów, którzy cenią sobie niezawodność, zgodność z normami europejskimi oraz długotrwałą bezawaryjną pracę instalacji hydraulicznych.
