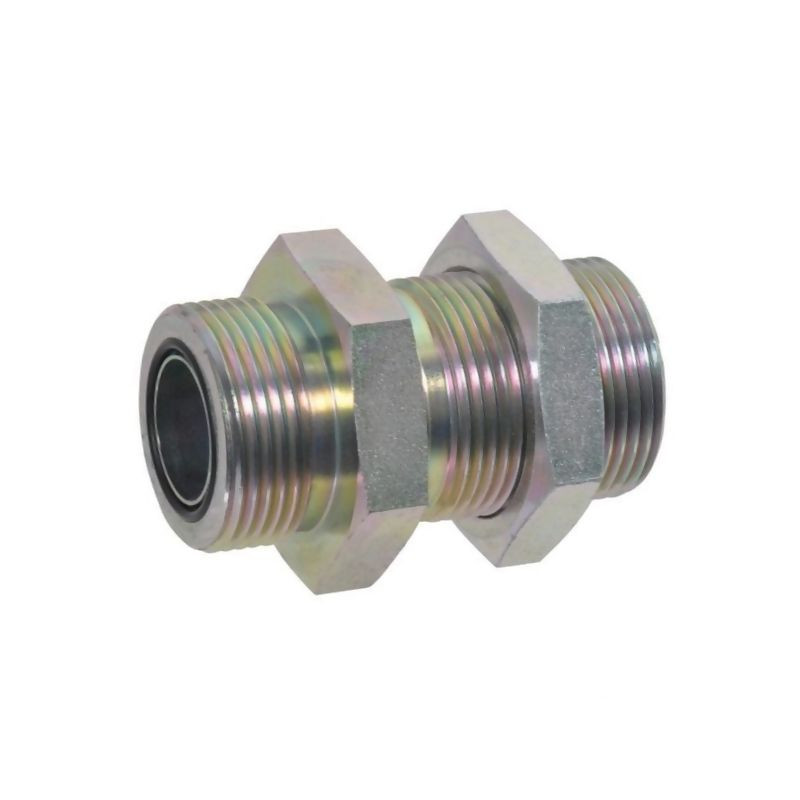

Złącze panelowe 1i7/16 ORFS

Złącze panelowe Alfagomma RSO23 – precyzja i wytrzymałość w instalacjach hydraulicznych

Złącze panelowe o symbolu RSO23 marki Alfagomma to profesjonalny element armatury hydraulicznej, zaprojektowany do bezpiecznego i szczelnego łączenia rur lub węży z armaturą serii PA. Produkt wykonany z wysokiej jakości stali, poddanej procesowi ocynkowania (galwanizacji), zapewnia doskonałą odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w trudnych warunkach pracy maszyn rolniczych, budowlanych i przemysłowych.

Kluczowym atutem tego złącza jest zastosowanie uszczelnienia typu ORFS (O-Ring Face Seal). Rozwiązanie to gwarantuje hermetyczność połączenia nawet przy wysokich ciśnieniach roboczych, eliminując ryzyko wycieków oleju hydraulicznego. Złącze charakteryzuje się gwintem UNF o średnicy 1-7/16 cala oraz przyłączem w standardzie JIC, co czyni je kompatybilnym z szeroką gamą systemów hydraulicznych stosowanych w nowoczesnym sprzęcie.

Specyfikacja techniczna i parametry pracy

Produkt został zaprojektowany z myślą o wymagających aplikacjach, gdzie niezawodność jest priorytetem. Nominalne ciśnienie robocze wynosi aż 400 BAR, co pozwala na stosowanie go w układach wysokociśnieniowych. Precyzyjne wykonanie oraz starannie dobrane wymiary zapewniają łatwy montaż przy użyciu standardowych narzędzi warsztatowych.

Poniżej przedstawiamy szczegółowe dane techniczne złącza panelowego RSO23:

• Producent: Alfagomma
• Symbol katalogowy: RSO23
• Rodzaj złącza: Panelowe (grodziowe)
• Typ uszczelnienia: ORFS (O-Ring Face Seal)
• Średnica gwintu złącza: 1-7/16 cala
• Przyłącze: JIC (gwint UNF)
• Ciśnienie nominalne: 400 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Długość całkowita (L): 70 mm
• Rozwartość klucza (CH1/SW1): 46 mm
• Rozwartość klucza drugiego końca (b2/C2): 42 mm
• Długość drutu strona 1 (C1): 17,5 mm
• Zastosowanie: Połączenie rur lub węży z armaturą serii PA

Zastosowanie i korzyści płynące z wyboru produktu Alfagomma

Złącza panelowe serii RSO znajdują szerokie zastosowanie w hydraulice siłowej. Dzięki swojej konstrukcji pozwalają na przeprowadzenie przewodów hydraulicznych przez przegrody, ścianki działowe lub panele maszyn, zachowując pełną szczelność systemu. Jest to szczególnie istotne w przypadku maszyn rolniczych i leśnych, gdzie narażenie na wibracje i zmienne obciążenia jest bardzo wysokie.

Ocynkowana powierzchnia stali nie tylko estetycznie prezentuje się jako nowy produkt, ale przede wszystkim tworzy barierę ochronną przed wilgocią, błotem i chemią rolniczą. Standaryzowane wymiary, takie jak rozwartość klucza 46 mm oraz 42 mm, umożliwiają szybki serwis i wymianę elementów bez konieczności stosowania specjalistycznych narzędzi.

Wybierając złącze RSO23 od Alfagommy, inwestujesz w komponent, który spełnia rygorystyczne normy techniczne i zapewnia długotrwałą bezawaryjność układu hydraulicznego. Produkt jest nowy, dostępny od ręki i gotowy do montażu w Twojej maszynie.
