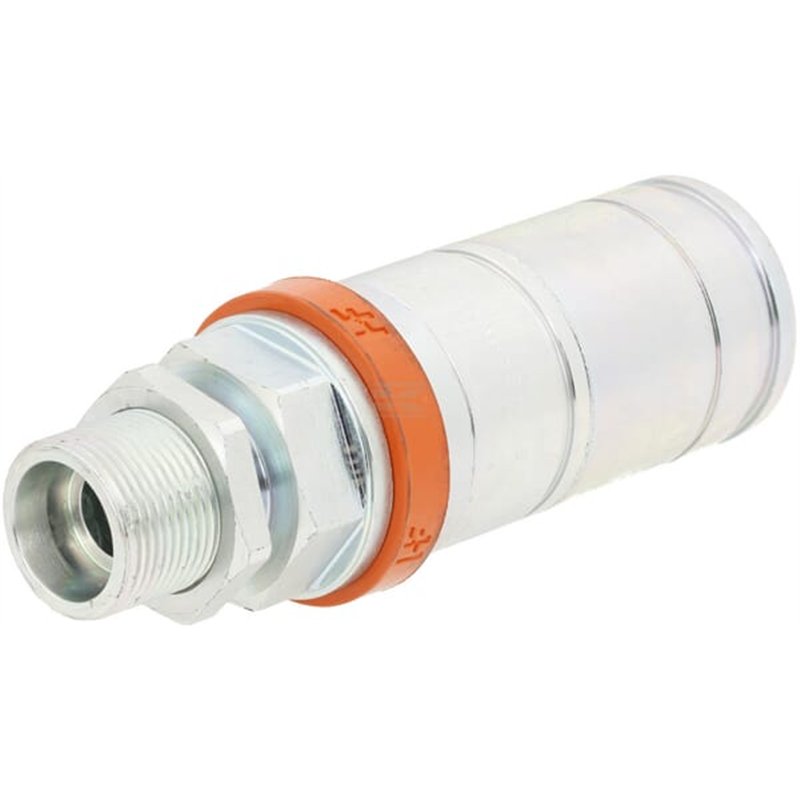

Szybkozłacze gniazdo 3CFHF 1/2"gwint zew. M24x1.5 16S panelowy, Faster 3CFHF 8/2415 F

Szybkozłącze gniazdo Faster 3CFHF 8/2415 F – wysoki przepływ i bezpieczeństwo

Prezentowane szybkozłącze gniazdowe marki Faster, oznaczone symbolem 3CFHF82415F, to zaawansowane rozwiązanie hydrauliczne zaprojektowane do zastosowań wymagających wysokiego przepływu cieczy. Produkt należy do serii 3CFHF i spełnia normę ISO 7241-A, co gwarantuje pełną kompatybilność z innymi elementami systemu zgodnymi z tym standardem. Gniazdo charakteryzuje się konstrukcją typu push-pull, umożliwiającą intuicyjne i szybkie podłączenie jedną ręką, nawet w trudnych warunkach pracy.

Kluczową zaletą tego modelu jest możliwość podłączania pod ciśnieniem roboczym (do 250 bar), co znacząco przyspiesza proces wymiany narzędzi hydraulicznych. Złącze zostało wyposażone w funkcję odłączania awaryjnego oraz wzmocnioną konfigurację uszczelnienia, która skutecznie przeciwdziała niekontrolowanym skokom przepływu powrotnego oleju. Dzięki temu rozwiązanie to znajduje szerokie zastosowanie w nowoczesnych ciągnikach rolniczych i maszynach budowlanych, gdzie niezawodność i szybkość działania są priorytetem.

Specyfikacja techniczna i parametry połączeń

Szybkozłącze Faster 3CFHF82415F posiada złącze żeńskie po stronie szybkozłącza oraz męskie połączenie gwintowane po stronie instalacji. Gwint zewnętrzny metryczny o wymiarze M24x1.5 (kod 16S) pozwala na bezpośredni montaż w portach zaworów lub sztywnych rurach. Konstrukcja opiera się na zaworze grzybkowym, a mechanizm blokujący wykorzystuje kulki rozmieszczone po obwodzie, co zapewnia równomierne rozłożenie sił i wysoką trwałość.

Parametry przepływowe są imponujące – przy ciśnieniu 2 bar przepływ wynosi aż 70 l/min. Złącze jest przystosowane do pracy z ciśnieniem roboczym do 250 bar, przy czym ciśnienie rozrywające sięga wartości 1000 bar, co świadczy o ogromnym zapasie bezpieczeństwa. Materiałem wykonania jest stal z powłoką ocynkowaną, chroniącą przed korozją, natomiast uszczelnienia wykonano z poliuretanu, odpornego na zmienne warunki temperaturowe od -25°C do 100°C.

Zastosowanie i korzyści użytkowe

Dzięki funkcji push-pull operator może łatwo manipulować złączem bez konieczności użycia dodatkowych narzędzi podczas podłączania. Co więcej, produkt posiada funkcję breakaway (zrywania), która chroni instalację przed uszkodzeniem w przypadku przypadkowego szarpnięcia przewodu. Złącze jest dedykowane do współpracy z wtyczkami CNV.

• Marka: Faster
• Seria: 3CFHF
• Symbol producenta: 3CFHF82415F
• Rozmiar nominalny: 1/2 cala (12,5 mm)
• Połączenie 1: Szybkozłącze żeńskie (push-pull)
• Połączenie 2: Gwint zewnętrzny metryczny M24x1.5 (kod 16S)
• Ciśnienie robocze: 250 bar
• Ciśnienie rozrywające: 1000 bar
• Przepływ przy 2 bar: 70 l/min
• Norma: ISO 7241-A
• Materiał korpusu: Stal ocynkowana
• Materiał uszczelnień: Poliuretan
• Zakres temperatur pracy: od -25°C do 100°C
• Długość całkowita: 120,4 mm
• Średnica zewnętrzna: 42 mm
• Rozmiar klucza: 32 mm
• Kod rozmiaru: BG 3
