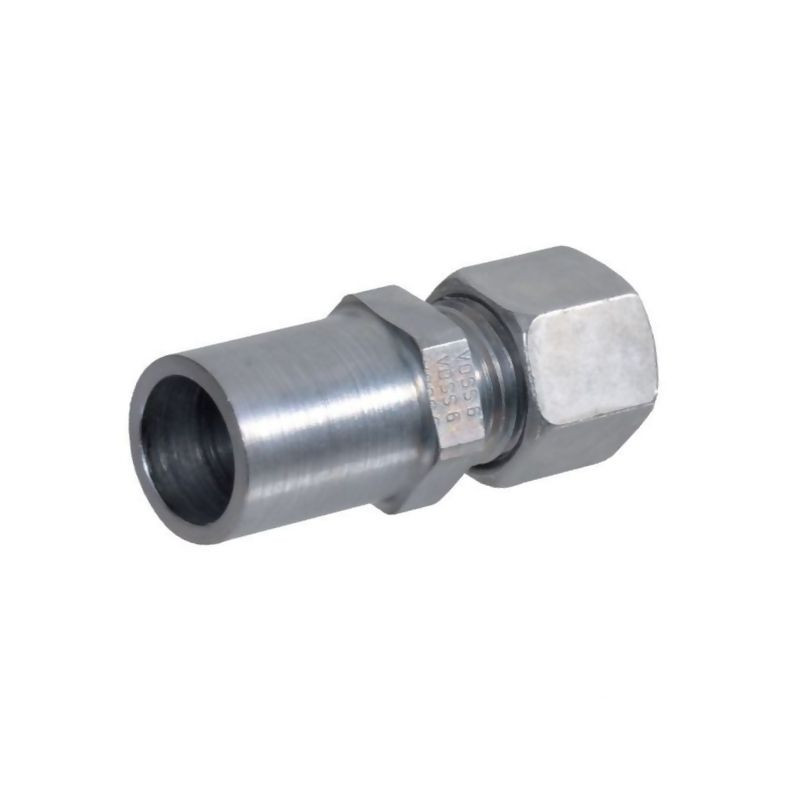

Złączka gwintowana redukcyjna Voss REDV1815L – Specyfikacja i Zastosowanie

Złączka gwintowana redukcyjna o symbolu REDV1815L to precyzyjny element systemu oringowego marki Voss, zaprojektowany do łączenia przewodów hydraulicznych o różnych średnicach. Produkt ten stanowi kluczowy komponent w instalacjach wymagających wysokiej szczelności i odporności na zmienne warunki pracy. Dzięki zastosowaniu standardu DIN 2353, złączka gwarantuje pełną kompatybilność z innymi elementami systemów rurowych stosowanych w przemyśle, motoryzacji oraz maszynach rolniczych.

Główną funkcją tego elementu jest redukcja przekroju rury z 18 mm na 15 mm, co pozwala na elastyczne projektowanie układów hydraulicznych bez konieczności stosowania dodatkowych adapterów. Konstrukcja oparta na pierścieniu zacinającym 2S zapewnia bezpieczne i trwałe połączenie, odporne na drgania i wysokie ciśnienie robocze.

Kluczowe właściwości techniczne i materiały

Złączka REDV1815L charakteryzuje się wysoką jakością wykonania oraz staranną obróbką powierzchniową. Element został poddany procesowi cynkowania i niklowania, co nadaje mu dużą odporność na korozję oraz czynniki zewnętrzne. Jest to szczególnie istotne w aplikacjach narażonych na wilgoć, oleje hydrauliczne oraz trudne warunki atmosferyczne.

Parametry techniczne produktu zostały dobrane tak, aby spełniać rygorystyczne normy przemysłowe. Ciśnienie nominalne wynosi aż 250 BAR, co zgodnie z normą DIN 2401 określa jego wydajność w zakresie ciśnienia i temperatury. Taka specyfikacja czyni tę złączkę odpowiednią do zastosowań w systemach wysokociśnieniowych.

Zastosowanie i kompatybilność

Produkt znajduje szerokie zastosowanie w branży hydraulicznej, szczególnie tam, gdzie wymagana jest niezawodność i precyzja połączeń. Złączki Voss są standardem w wielu sektorach przemysłu, w tym:

• Przemysł maszynowy i budowa urządzeń specjalistycznych,
• Sektor motoryzacyjny i transport ciężki,
• Rolnictwo – maszyny rolnicze i agregaty hydrauliczne,
• Instalacje przemysłowe wymagające certyfikowanych połączeń rurowych.

Dzięki serii L (lekka), złączka jest optymalnym wyborem dla rur o średnicy zewnętrznej 18 mm, które muszą zostać połączone z elementami o mniejszym przekroju (15 mm). Długość całkowita elementu wynosi 49 mm, co ułatwia montaż w przestrzeniach o ograniczonej dostępności.

Dane techniczne złączki REDV1815L

Poniżej przedstawiamy szczegółowe parametry techniczne produktu, zgodne z danymi producenta:

• Producent: Voss
• Symbol/Referencja: REDV1815L
• Typ: Złączka gwintowana redukcyjna
• Seria: L
• Standard: DIN 2353
• Ciśnienie nominalne: 250 BAR (zgodnie z DIN 2401)
• Średnica rury D1: 18 mm
• Średnica rury D2 (redukcja): 15 mm
• Długość całkowita: 49 mm
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)
• Odporność: Duża odporność na korozję
• Element zacinający: Pierścień zacinający 2S

Warto zaznaczyć, że na specjalne zamówienie dostępne są również wersje tej złączki wykonane ze stali szlachetnej, co może być wymagane w aplikacjach o ekstremalnych wymaganiach korozyjnych lub higienicznych. Standardowo oferowany produkt posiada powłokę cynkowo-niklową, która zapewnia optymalny stosunek ceny do trwałości w większości zastosowań przemysłowych.
