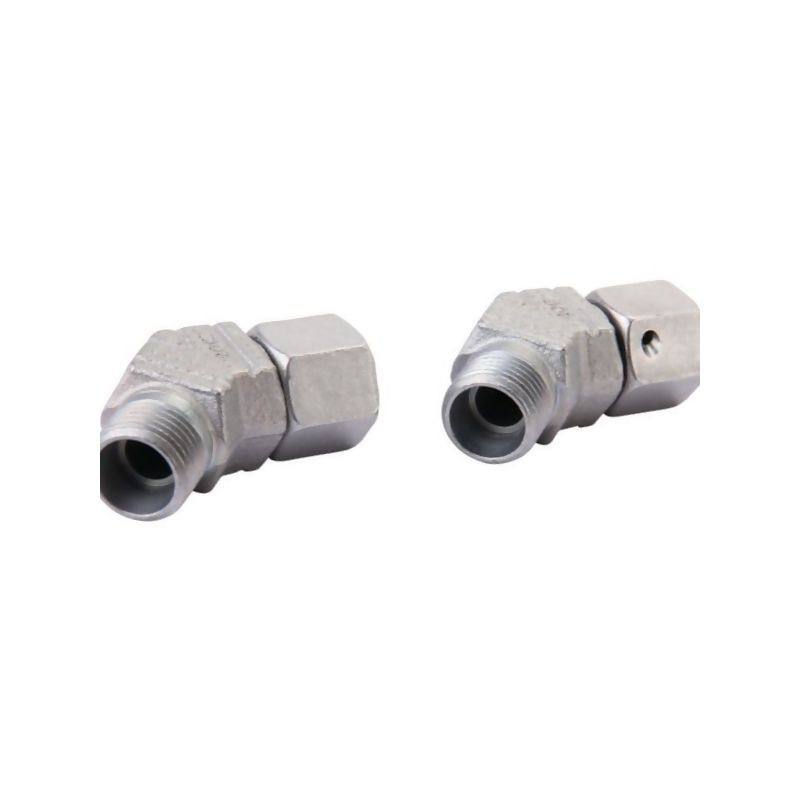

Złączka na pierścień zacinający 45° 20S

Cena za: Sztuka Opis: - Wstępnie zmontowany pierścień samouszczelniający
- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem Korzyści - Niewielkie ryzyko wycieku Zastosowanie - Wąż hydrauliczny
- Przewody hydrauliczne Właściwości - Duża odporność na korozję
- Posiada stożek uszczelniający z pierścieniem samouszczelniającym Składa się z - Część główna
- Nakrętka złączkowa i pierścień zacinający są już zamontowane
- Bez oddzielnej nakrętki złączkowej i pierścienia zacinającego l2 l2 21.5 mm l5 l5 44.5 mm Uszczelka - Przyłącze przewodu ze stożkiem 24°
- Nakrętka złączkowa ze stożkiem 24° i o-ringiem Y max. 14 mm S1 Rozwartość klucza 27 mm Ciężar 28.6 kg l3 Długość, mocowanie do linii środkowej 44,5 mm Materiał Stal Ø przewodu (mm) 20 mm SW3 Rozwartość klucza 2 36 mm Ciśnienie nominalne 420 BAR PN 400 BAR Ciśnienie PN (nominal pressure) and temperature in accordance with DIN 2401 BAR Wielkość montażowa 44.5 mm l3 l3 65 mm lg2 Długość, drugie mocowanie do linii środkowej 32 mm Standard DIN 2353 Seria S Gwint M M30x2 dy Y 16 mm Obróbka powierzchniowa Cynk / Nikiel Gwint M M30x2 mm d1 Rura 20 mm Jaki gwint? Assembly instructionVOSSRingM Technical Service Engineering Technical Service Hydraulics
