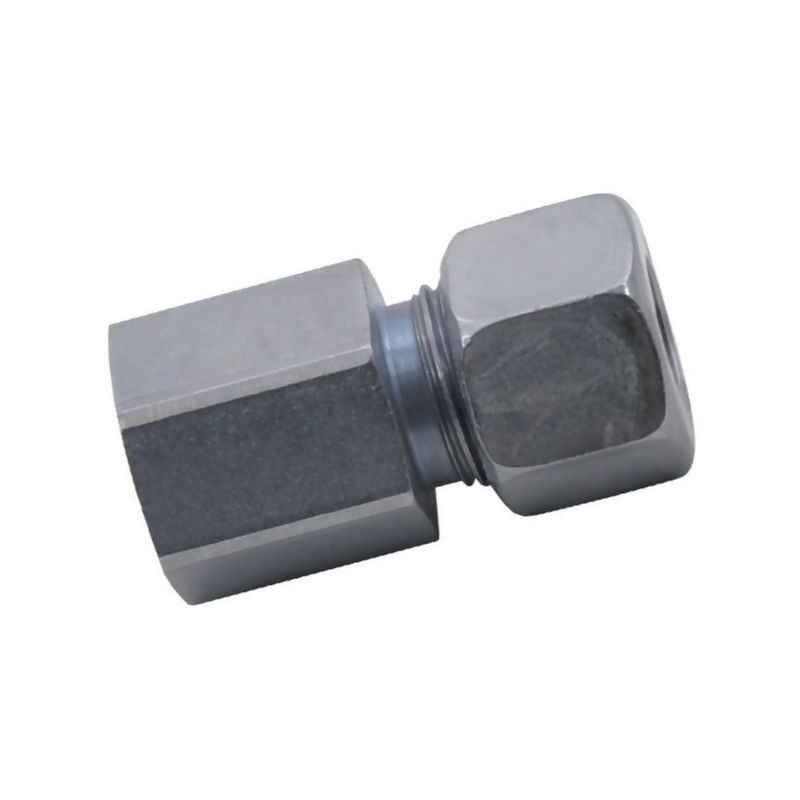

Złączka śrubowa nakręcana 10L M14

Złączka śrubowa nakręcana Voss 10L M14 – precyzja i trwałość w instalacjach hydraulicznych

Złączka śrubowa nakręcana o symbolu GAV10LM14 to profesjonalny element łączący marki Voss, zaprojektowany do zastosowań w systemach hydraulicznych wymagających wysokiej szczelności i odporności na zmienne warunki pracy. Produkt ten stanowi kluczowy komponent przy budowie przewodów hydraulicznych, zapewniając optymalne połączenie rur o średnicy 10 mm z elementami wyposażonymi w gwint zewnętrzny M14.

Konstrukcja złączki opiera się na sprawdzonym rozwiązaniu z pierścieniem zacinającym typu 2S. Taki system montażu gwarantuje doskonałe działanie oraz stabilność połączenia, eliminując ryzyko poluzowania się elementów pod wpływem drgań czy pulsacji ciśnienia. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złączka charakteryzuje się dużą odpornością na korozję, co przekłada się na długą żywotność instalacji.

Kluczowe parametry techniczne i zgodność z normami

Produkt został wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdzają liczne certyfikaty i normy. Złączka spełnia wymagania normy ISO 228 oraz standardu DIN 2353. Gwint jest zgodny z DIN-ISO 228 (R, DIN259), a kształt uszczelnienia typu X odpowiada normie DIN 3852. Takie parametry zapewniają pełną kompatybilność z innymi elementami instalacji hydraulicznych dostępnymi na rynku.

Poniżej przedstawiamy szczegółowe dane techniczne produktu:

• Seria: L (lekka)
• Średnica rury: 10 mm
• Gwint przyłączeniowy: M14
• Długość gwintu: 17,0 mm
• Ciśnienie robocze max.: 250 BAR
• Rozwartość klucza (strona rury): 19 mm
• Rozwartość klucza (strona gwintu): 22 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Uszczelka: Z uszczelką płaską

Zastosowanie i właściwości użytkowe

Złączka Voss GAV10LM14 znajduje szerokie zastosowanie w przemyśle, rolnictwie oraz motoryzacji, wszędzie tam, gdzie konieczne jest bezpieczne prowadzenie przewodów hydraulicznych. Jej konstrukcja umożliwia tworzenie szczelnych połączeń nawet przy wysokim ciśnieniu roboczym sięgającym 250 BAR. Obróbka powierzchniowa cynkiem i niklem dodatkowo zabezpiecza metal przed działaniem czynników zewnętrznych, wilgoci oraz chemii.

Warto zaznaczyć, że produkt jest dostępny w standardowej wersji stalowej, jednak na indywidualne zamówienie istnieje możliwość uzyskania wersji wykonanej ze stali szlachetnej, co może być istotne w aplikacjach o podwyższonych wymaganych korozyjnych. Montaż złączki jest intuicyjny dzięki wyraźnie określonym rozwarciom klucza (19 mm i 22 mm), co ułatwia pracę serwisantom i mechanikom.

Wybierając złączki śrubowe Voss, inwestujesz w niezawodność popartą renomą producenta. Precyzja wykonania każdego elementu, od pierścienia zacinającego po korpus złączki, zapewnia spokój na lata eksploatacji systemu hydraulicznego.
