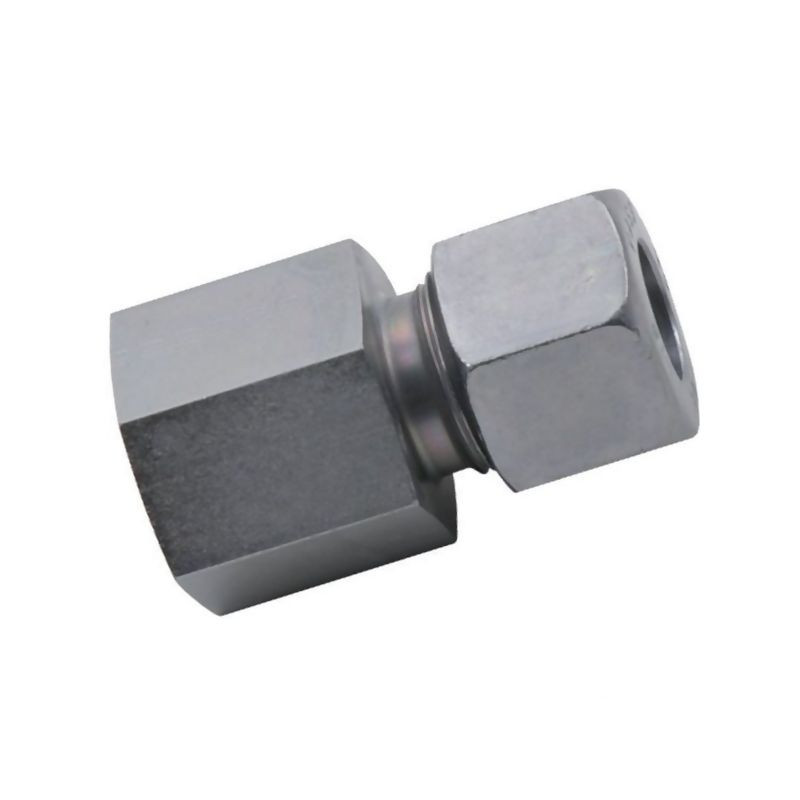

Złączka śrubowa nakręcana 10L R3/8

Złączka śrubowa nakręcana 10L R3/8 – precyzyjne połączenia hydrauliczne

Złączka śrubowa nakręcana oznaczona symbolem GAV10LR38 to profesjonalny element systemu hydraulicznego, zaprojektowany z myślą o trwałości i szczelności w wymagających warunkach pracy. Produkt ten stanowi kluczowy komponent przy budowie i serwisowaniu instalacji hydraulicznych, zapewniając optymalne połączenie przewodów z elementami maszyn rolniczych, budowlanych czy przemysłowych.

Konstrukcja złączki opiera się na sprawdzonej technologii pierścienia zacinającego typu 2S. Rozwiązanie to gwarantuje doskonałe działanie oraz wysoką odporność na wibracje i zmiany ciśnienia. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce powierzchniowej (cynk/nikiel), element charakteryzuje się dużą odpornością na korozję, co wydłuża jego żywotność nawet w trudnym środowisku pracy.

Zastosowanie i kompatybilność

Złączka jest dedykowana do współpracy z rurami o średnicy zewnętrznej 10 mm (seria L). Jej głównym zadaniem jest łączenie węży oraz przewodów hydraulicznych z portami wyposażonymi w gwint BSP. Produkt spełnia rygorystyczne normy międzynarodowe, co potwierdza jego przydatność w profesjonalnych aplikacjach technicznych.

Element ten znajduje szerokie zastosowanie w:

• Instalacjach hydraulicznych maszyn rolniczych,
• Układach napędowych sprzętu budowlanego,
• Serwisie i naprawie przewodów hydraulicznych,
• Systemach wymagających wysokich parametrów ciśnieniowych.

Parametry techniczne i normy

Produkt został wykonany zgodnie z normą DIN 2353, a gwint jest zgodny z DIN-ISO 228 (R, DIN259). Uszczelnienie ma kształt X i jest zgodne z normą DIN 3852. Takie standaryzowane wymiary zapewniają pełną kompatybilność z innymi elementami systemów hydraulicznych dostępnych na rynku.

Kluczowe dane techniczne złączki GAV10LR38:

• Średnica rury: 10 mm (seria L),
• Średnica gwintu złącza: 3/8 cala (typ BSP),
• Ciśnienie robocze max.: 250 BAR,
• Rozwartość klucza (strona rury): 19 mm,
• Rozwartość klucza (strona gwintu): 24 mm,
• Obróbka powierzchniowa: Cynk / Nikiel,
• Uszczelka: Z uszczelką płaską.

Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych, producent informuje o możliwości zamówienia wersji wykonanej ze stali szlachetnej na indywidualne życzenie klienta. Standardowo oferowany produkt posiada powłokę cynkowo-niklową, która skutecznie chroni przed utlenianiem.

Montaż i eksploatacja

Prawidłowy montaż złączki śrubowej nakręcanej wymaga użycia odpowiednich narzędzi. Do dokręcenia nakrętki po stronie rury (10 mm) niezbędny jest klucz o rozwartości 19 mm, natomiast do strony gwintowanej (R3/8) należy użyć klucza 24 mm. Ważne jest, aby przed montażem upewnić się, że pierścień zacinający jest prawidłowo osadzony, co zapewni hermetyczność połączenia przy ciśnieniu do 250 BAR.
