Złączka śrubowa nakręcana 10S M16

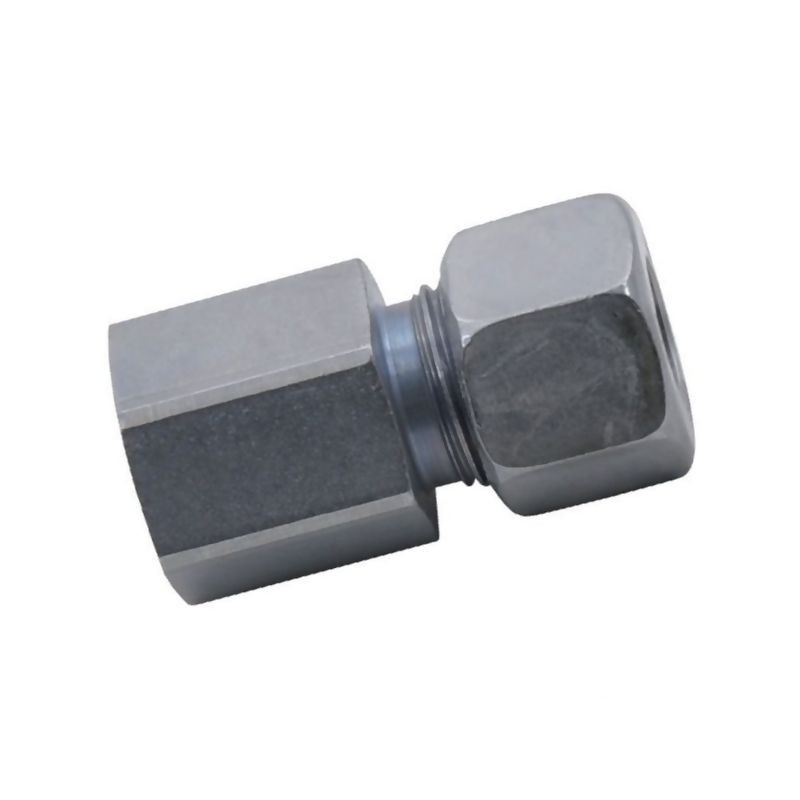

Złączka śrubowa nakręcana Voss 10S M16 – precyzja i wytrzymałość

Złączka śrubowa nakręcana o symbolu GAV10SM16 to wysokiej klasy komponent hydrauliczny marki Voss, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt ten stanowi kluczowy element systemów przesyłu mediów, zapewniając szczelne i trwałe połączenie przewodów hydraulicznych. Dzięki zastosowaniu sprawdzonych rozwiązań konstrukcyjnych, złączka gwarantuje optymalną współpracę z pierścieniem zacinającym, co jest fundamentem bezpieczeństwa instalacji.

Zastosowanie i charakterystyka techniczna

Prezentowana złączka należy do serii S i jest dedykowana do rur o średnicy 10 mm. Jej konstrukcja opiera się na standardzie DIN 2353, a gwint wykonano zgodnie z normą DIN-ISO 228 (odpowiednik R, DIN259). Uszczelnienie w kształcie X, zgodne z DIN 3852, zapewnia hermetyczność połączenia nawet przy ekstremalnych obciążeniach. Produkt wyposażony jest w płaską uszczelkę, co ułatwia montaż i zwiększa niezawodność styku.

Kluczową cechą tego elementu jest jego zdolność do pracy pod bardzo wysokim ciśnieniem. Maksymalne ciśnienie robocze wynosi aż 630 BAR, co kwalifikuje tę złączkę do zastosowań w zaawansowanych układach hydraulicznych, gdzie niezawodność jest priorytetem. Obróbka powierzchniowa cynk/nikiel zapewnia dużą odporność na korozję oraz niekorzystne warunki atmosferyczne i chemiczne panujące w halach produkcyjnych czy maszynach rolniczych.

Wymiary i parametry montażowe

Projektując instalację, istotne są precyzyjne wymiary pozwalające na dobór odpowiednich narzędzi. Złączka GAV10SM16 charakteryzuje się następującymi parametrami:

• Długość gwintu: 17,0 mm
• Rozwartość klucza (obustronnie): 22 mm
• Średnica rury: 10 mm
• Gwint: M16 (zgodny z ISO 228)

Dzięki standaryzowanym wymiarom i wysokiej jakości wykonania, montaż złączki jest intuicyjny i nie wymaga stosowania specjalistycznych, niestandardowych narzędzi. Obustronna rozwartość klucza 22 mm ułatwia dokręcanie w trudno dostępnych miejscach.

Dlaczego warto wybrać złączki Voss?

Marka Voss jest synonimem jakości w branży hydrauliki siłowej. Złączki tej firmy wyróżniają się precyzją wykonania, która przekłada się na długą żywotność całego systemu. Właściwości produktu obejmują:

• Optymalne połączenie z pierścieniem zacinającym 2S
• Doskonałe działanie uszczelniające dzięki profilowi X
• Wysoka odporność na korozję dzięki powłoce cynk/nikiel
• Możliwość pracy pod ciśnieniem do 630 BAR

Warto zaznaczyć, że na specjalne zamówienie produkt ten może być dostępny w wersji wykonanej ze stali szlachetnej, co jest istotne dla aplikacji wymagających najwyższej odporności chemicznej lub stosowanych w branży spożywczej. Standardowo oferowana wersja ze stali ocynkowanej i niklowanej jest jednak wystarczająca dla zdecydowanej większości zastosowań w mechanice pojazdowej, rolnictwie oraz przemyśle maszynowym.
