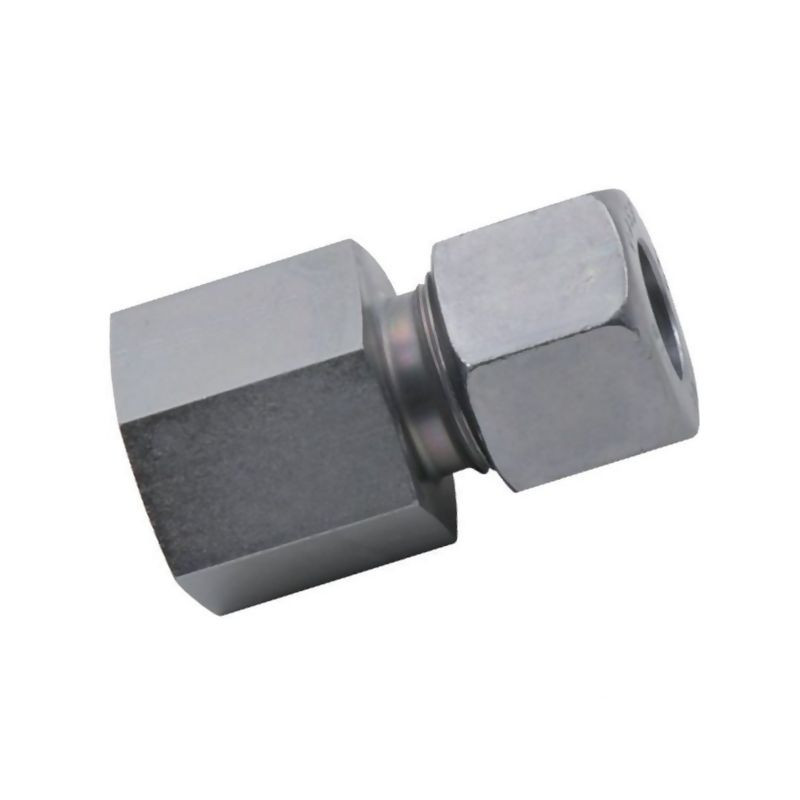

Złączka śrubowa nakręcana 10S R3/8

Złączka śrubowa nakręcana Voss 10S R3/8 – Precyzja i wytrzymałość w instalacjach hydraulicznych

Złączka śrubowa nakręcana o symbolu GAV10SR38 to profesjonalny komponent systemu rurowego marki Voss, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej oraz przemysłowej. Produkt ten stanowi kluczowy element łączenia przewodów hydraulicznych, zapewniając szczelność i stabilność połączenia nawet przy ekstremalnych obciążeniach. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złączka gwarantuje długotrwałą bezawaryjną pracę w systemach przesyłających ciecze pod wysokim ciśnieniem.

Zastosowanie i kompatybilność

Prezentowana złączka jest dedykowana do pracy z rurami o średnicy zewnętrznej 10 mm, co odpowiada serii S w normatywie DIN 2353. Jest to rozwiązanie idealne dla instalacji, w których kluczowa jest odporność na drgania oraz zmienne obciążenia dynamiczne. Produkt znajduje szerokie zastosowanie w budowie maszyn rolniczych, pojazdów użytkowych, a także w stacjonarnych układach hydraulicznych wymagających niezawodnego uszczelnienia.

Kluczową cechą tej złączki jest jej kompatybilność z pierścieniem zacinającym typu 2S. Taka konfiguracja zapewnia optymalne połączenie elementów, eliminując ryzyko poluzowania się połączenia w trakcie eksploatacji. Złączka wyposażona jest w uszczelkę płaską, co dodatkowo zwiększa bezpieczeństwo instalacji i zapobiega wyciekom medium roboczego.

Parametry techniczne i normy

Produkt został wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i uniwersalność zastosowania. Zgodność z DIN 2353 oraz DIN 3852 (kształt X) zapewnia pełną interchangeability z innymi elementami systemów rurowych zgodnych z tymi standardami. Gwint zewnętrzny typu BSP (R) zgodny z DIN-ISO 228 (DIN 259) umożliwia łatwe i szczelne połączenie z portami hydraulicznymi występującymi w większości maszyn i urządzeń.

• Producent: Voss
• Symbol katalogowy: GAV10SR38
• Średnica rury: 10 mm
• Seria: S (lekka)
• Rozmiar gwintu: 3/8 cala (BSP/R)
• Norma gwintu: ISO 228 / DIN 259
• Standard wykonania: DIN 2353, DIN 3852 (kształt X)
• Maksymalne ciśnienie robocze: 630 BAR
• Obróbka powierzchniowa: Cynk / Nikiel
• Rozwartość klucza (korpus): 24 mm
• Rozwartość klucza (nakrętka): 22 mm
• Typ uszczelnienia: Uszczelka płaska
• Komponent współpracujący: Pierścień zacinający 2S

Odporność na korozję i trwałość

Znaczna zaletą tej złączki jest jej wysoka odporność na korozję, uzyskana dzięki zastosowaniu dwuetapowej obróbki powierzchniowej cynkiem i niklem. Takie rozwiązanie chroni element przed działaniem wilgoci, czynników chemicznych oraz trudnych warunków atmosferycznych, co jest szczególnie istotne w zastosowaniach zewnętrznych, np. w maszynach rolniczych czy budowlanych.

Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach o zwiększonej agresywności, producent oferuje możliwość zamówienia wersji ze stali szlachetnej. Standardowa wersja cynkowano-niklowana stanowi jednak doskonały kompromis między ceną a trwałością w większości typowych aplikacji przemysłowych.

Montaż i obsługa techniczna

Prawidłowy montaż złączki Voss wymaga użycia odpowiednich narzędzi oraz przestrzegania instrukcji producenta. Ze względu na specyfikę połączenia z pierścieniem zacinającym 2S, kluczowe jest zachowanie odpowiednich momentów dokręcania oraz kąta obrotu nakrętki, aby zapewnić właściwe „wgryzienie” się pierścienia w rurę. Rozwarty klucz o wymiarach 24 mm i 22 mm pozwala na wygodny montaż przy użyciu standardowych narzędzi warsztatowych.

Złączka ta jest elementem nowej generacji połączeń hydraulicznych, który eliminuje konieczność stosowania dodatkowych uszczelniaczy gwintowych w samym połączeniu z rurą (dzięki pierścieniowi zacinającemu), pozostawiając uszczelkę płaską jako element zabezpieczający przed wyciekiem na styku z blokiem hydraulicznym lub innym elementem z gwintem wewnętrznym.
