Złączka śrubowa spawana

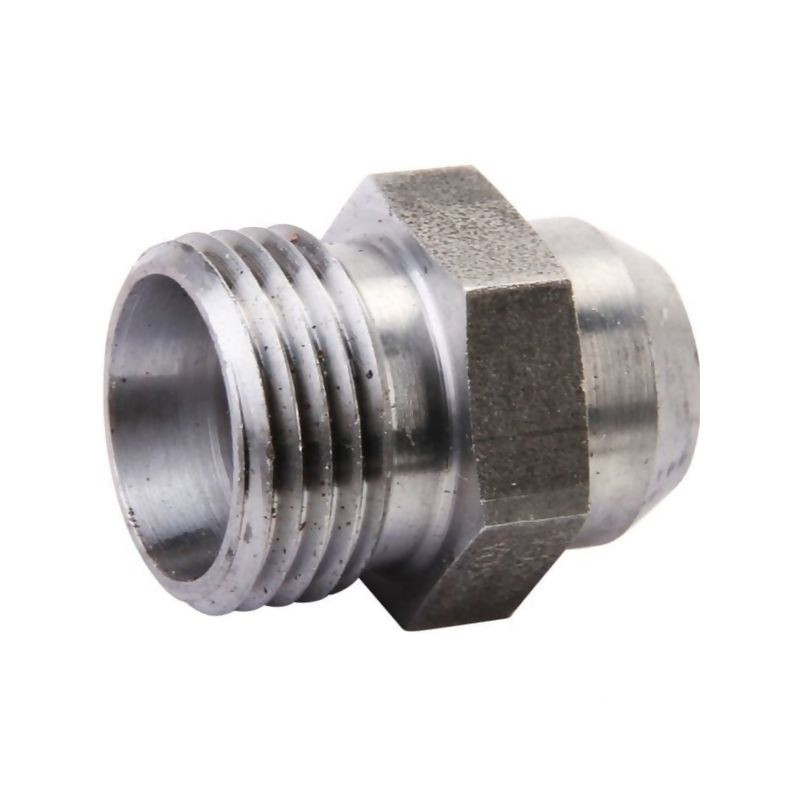

Złączka śrubowa spawana Voss ASS10L – precyzja i trwałość w instalacjach hydraulicznych

Złączka śrubowa spawana o symbolu ASS10L to profesjonalny element systemu orurowania, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt marki Voss, wykonany zgodnie z normą DIN 2353, gwarantuje wysoką szczelność i odporność na ekstremalne warunki pracy w układach hydraulicznych. Dzięki zastosowaniu uszczelnienia metal-metal (stożek), złączka minimalizuje ryzyko wycieków, co jest kluczowe dla bezpieczeństwa i efektywności działania maszyn rolniczych, budowlanych oraz przemysłowych.

Kluczowe cechy i zastosowanie

Złączka ASS10L należy do serii L (lekka) i charakteryzuje się kompaktową budową oraz wysoką odpornością na korozję. Jest to element przeznaczony do trwałego montażu poprzez spawanie do konstrukcji nośnych lub zbiorników, co pozwala na elastyczne prowadzenie przewodów hydraulicznych w ciasnych przestrzeniach. Produkt dostarczany jest jako samo sprzęgło, bez pierścienia zacinającego oraz bez nakrętki złączkowej, co umożliwia dopasowanie konfiguracji do indywidualnych potrzeb instalacji.

Główne obszary zastosowania obejmują:

Specyfikacja techniczna i parametry

Produkt został zaprojektowany z myślą o pracy pod wysokim ciśnieniem. Zgodnie z danymi technicznymi, złączka wytrzymuje ciśnienie nominalne (PN) na poziomie 315 BAR, co klasyfikuje ją do zastosowań w wymagających układach napędowych. Poniżej znajdują się szczegółowe wymiary i parametry techniczne potwierdzające kompatybilność z rurami o średnicy 10 mm.

• Symbol producenta: ASS10L
• Seria: L (lekka)
• Średnica zewnętrzna rury (D): 14 mm
• Średnica przewodu (d1/Ø): 10 mm
• Ciśnienie nominalne (PN): 315 BAR
• Uszczelka: Stożek (metal-metal)
• Długość całkowita (lg): 25 mm
• Długość L1: 33 mm
• Długość L2: 18 mm
• Długość L3: 8 mm
• Rozwartość klucza S1: 17 mm
• Rozwartość klucza S2 (drugi koniec): 19 mm
• Standard wykonania: DIN 2353
• Materiał: Stal (na zamówienie dostępna wersja ze stali szlachetnej)
• Waga: 2.1 kg (uwaga: parametr podany w źródle, może odnosić się do opakowania zbiorczego)

Jakość i zgodność z normami

Złączka Voss ASS10L spełnia rygorystyczne wymagania normy DIN 2353 oraz DIN 2401 w zakresie ciśnienia i temperatury. Konstrukcja bez pierścienia zacinającego upraszcza proces montażu przy odpowiednim przygotowaniu końcówki rury, a precyzyjne wykonanie gwintu zapewnia stabilność połączenia. Dla zastosowań w środowiskach o podwyższonej agresywności chemicznej lub wilgotności, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej, co dodatkowo wydłuża żywotność komponentu.
