Złączka śrubowa spawana

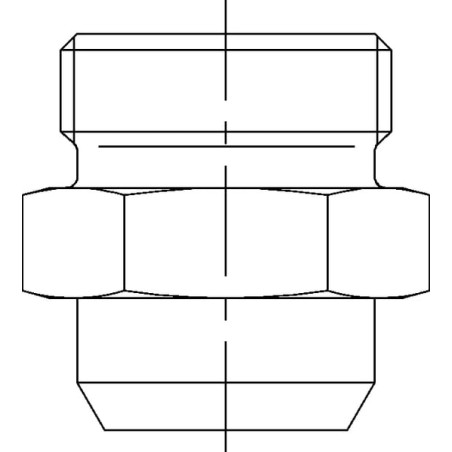

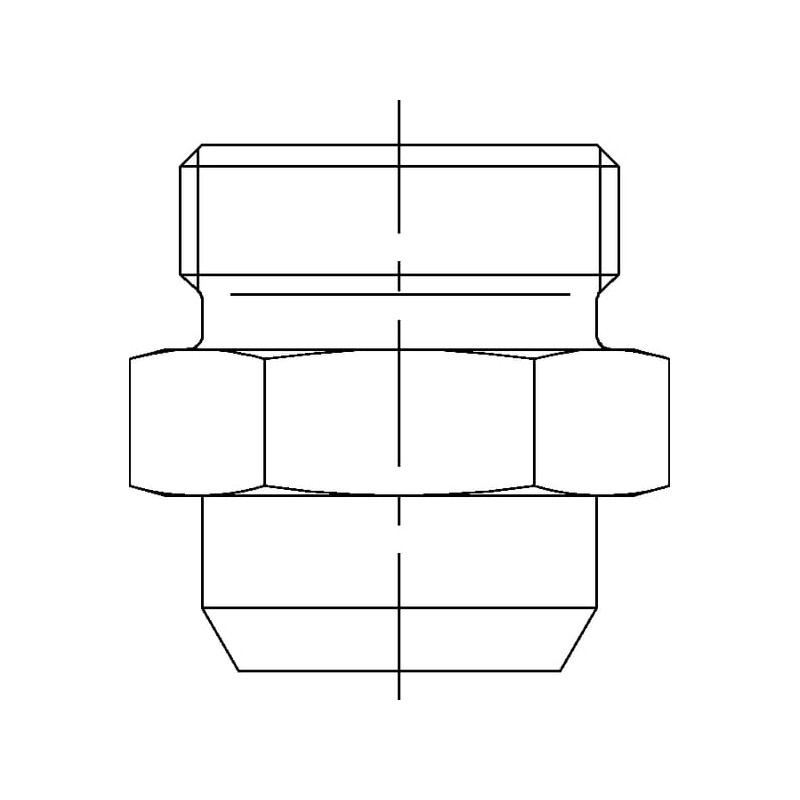

Złączka śrubowa spawana Voss ASS18L – precyzja i trwałość w hydraulice

Złączka śrubowa spawana o symbolu ASS18L to profesjonalny element systemu hydraulicznego marki Voss, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt ten umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu instalacji. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złączka charakteryzuje się dużą odpornością na korozję oraz minimalnym ryzykiem wycieków, co jest kluczowe dla bezpieczeństwa i efektywności pracy układów hydraulicznych.

Konstrukcja złączki opiera się na sprawdzonej serii L, zgodnej z normą DIN 2353. System uszczelniania typu metal-metal (stożek) zapewnia hermetyczność połączenia nawet przy wysokich ciśnieniach roboczych. Produkt nie zawiera pierścienia zacinającego ani nakrętki złączkowej w zestawie, co oznacza, że jest to element przeznaczony do integracji z istniejącymi komponentami lub do zastosowań specjalistycznych wymagających indywidualnego dopasowania.

Kluczowe parametry techniczne i wymiary

Przed zakupem warto zapoznać się ze szczegółowymi danymi technicznymi, które potwierdzają zgodność złączki z oczekiwaniami instalacyjnymi. Poniżej przedstawiono najważniejsze specyfikacje produktu:

• Symbol produktu: ASS18L
• Producent: Voss
• Seria: L
• Średnica przewodu (d1): 18 mm
• Średnica zewnętrzna (D): 22 mm
• Ciśnienie nominalne (PN): 315 BAR (zgodnie z DIN 2401)
• Standard: DIN 2353
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)
• Uszczelka: Stożek (metal-metal)

Wymiary montażowe i klucze

Prawidłowy montaż wymaga użycia odpowiednich narzędzi. Złączka posiada specyficzne wymiary pod klucz, które należy uwzględnić podczas prac instalacyjnych:

• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2 (drugi koniec): 32 mm
• Długość całkowita (lg): 31 mm
• Długość L1: 40 mm
• Długość L2 (l2): 23.5 mm
• Długość L3: 10 mm
• Wymiar Y (dy): 15 mm

Zastosowanie i korzyści użytkowe

Złączka śrubowa spawana Voss ASS18L znajduje szerokie zastosowanie w branży hydraulicznej. Jest idealnym rozwiązaniem do budowy i naprawy przewodów hydraulicznych oraz systemów rurowych wymagających wysokiej szczelności. Główne korzyści płynące z wyboru tego produktu to:

• Niezawodność: Konstrukcja odporna na wysokie ciśnienia do 315 BAR.
• Odporność na warunki zewnętrzne: Powłoka cynkowo-niklowa skutecznie chroni przed korozją.
• Elastyczność: Możliwość bezpośredniego połączenia z różnymi typami węży i złączy.
• Dostępność wersji specjalnych: Na zamówienie produkt dostępny jest również w wersji ze stali szlachetnej, co rozszerza spectrum zastosowań w środowiskach o podwyższonym ryzyku korozyjnym.

Produkt sprzedawany jest w jednostkach (sztuka). Waga jednostkowa wynosi 6.6 kg, co należy wziąć pod uwagę przy planowaniu logistyki i magazynowania większych ilości. Złączka Voss ASS18L to wybór dla profesjonalistów ceniących sobie zgodność z normami DIN oraz długotrwałą bezawaryjność instalacji.
