Złączka śrubowa spawana

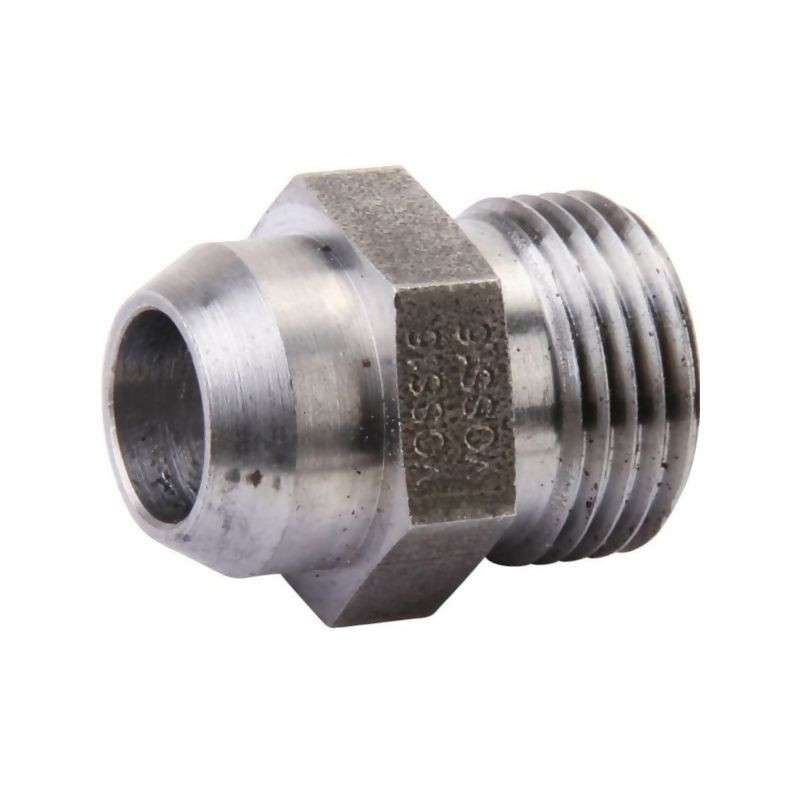

Złączka śrubowa spawana Voss ASS22L – precyzja i wytrzymałość w instalacjach hydraulicznych

Złączka śrubowa spawana o oznaczeniu ASS22L to profesjonalny element systemu rurowego marki Voss, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt ten stanowi kluczowy komponent w budowie niezawodnych instalacji hydraulicznych, gdzie priorytetem jest szczelność oraz odporność na wysokie ciśnienia. Dzięki zastosowaniu sprawdzonej technologii i wysokiej jakości materiałów, złączka zapewnia długotrwałą eksploatację nawet w trudnych warunkach pracy.

Model ten należy do serii L i jest zgodny z normą DIN 2353, co gwarantuje pełną kompatybilność z innymi elementami systemów rurowych spełniających ten standard. Złączka charakteryzuje się uszczelnieniem typu metal-metal (stożek), co eliminuje konieczność stosowania dodatkowych uszczelek elastycznych i minimalizuje ryzyko wycieków.

Kluczowe korzyści i zastosowanie

Główną zaletą złączki Voss ASS22L jest jej konstrukcja zapewniająca wysoką szczelność połączenia. Dzięki precyzyjnie wykonanemu stożkowi uszczelniającemu, ryzyko wycieku czynnika hydraulicznego jest zredukowane do minimum. Element ten znajduje szerokie zastosowanie w przemyśle, szczególnie w obszarach wymagających stabilnych i bezpiecznych połączeń przewodów.

• Zastosowanie: Idealna do węży hydraulicznych, przewodów hydraulicznych oraz jako złączka śrubowa spawana w systemach rurowych.
• Odporność na korozję: Powierzchnia złączki poddana została obróbce cynkowo-niklowej (Zinc, Nickel-plated), co zapewnia dużą odporność na działanie czynników korozyjnych i wydłuża żywotność elementu.
• Bezpieczeństwo: Konstrukcja bez pierścienia zacinającego oraz bez nakrętki złączkowej upraszcza montaż i redukuje liczbę potencjalnych punktów awarii.

Specyfikacja techniczna i wymiary

Złączka ASS22L została zaprojektowana do pracy z rurami o średnicy zewnętrznej 22 mm. Poniżej znajdują się szczegółowe parametry techniczne, które pozwalają na precyzyjne dopasowanie elementu do istniejącej instalacji.

• Producent: Voss
• Symbol/Referencja: ASS22L
• Seria: L
• Standard: DIN 2353
• Średnica rury (d1/Ø przewodu): 22 mm
• Średnica zewnętrzna (D): 27 mm
• Ciśnienie nominalne (PN): 160 BAR (zgodnie z DIN 2401)
• Uszczelka: Stożek (metal-metal)
• Obróbka powierzchniowa: Cynk / Nikiel

Dane wymiarowe i montażowe

Prawidłowy dobór narzędzi oraz znajomość wymiarów są kluczowe dla poprawnego montażu złączki. Element posiada specyficzne rozwartości kluczy, które należy uwzględnić podczas instalacji.

• Długość całkowita (lg): 36 mm
• Długość L1: 45 mm
• Długość L2: 28,5 mm
• Długość L3: 12 mm
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2 (drugi koniec): 36 mm
• Wymiar Y (dy): 19 mm

Warto zaznaczyć, że produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co pozwala na dostosowanie rozwiązania do specyficznych wymagań środowiskowych, np. w przemyśle spożywczym lub chemicznym. Standardowa wersja ze stali ocynkowanej i niklowanej oferuje jednak optymalny stosunek wytrzymałości do ceny dla większości zastosowań przemysłowych.
