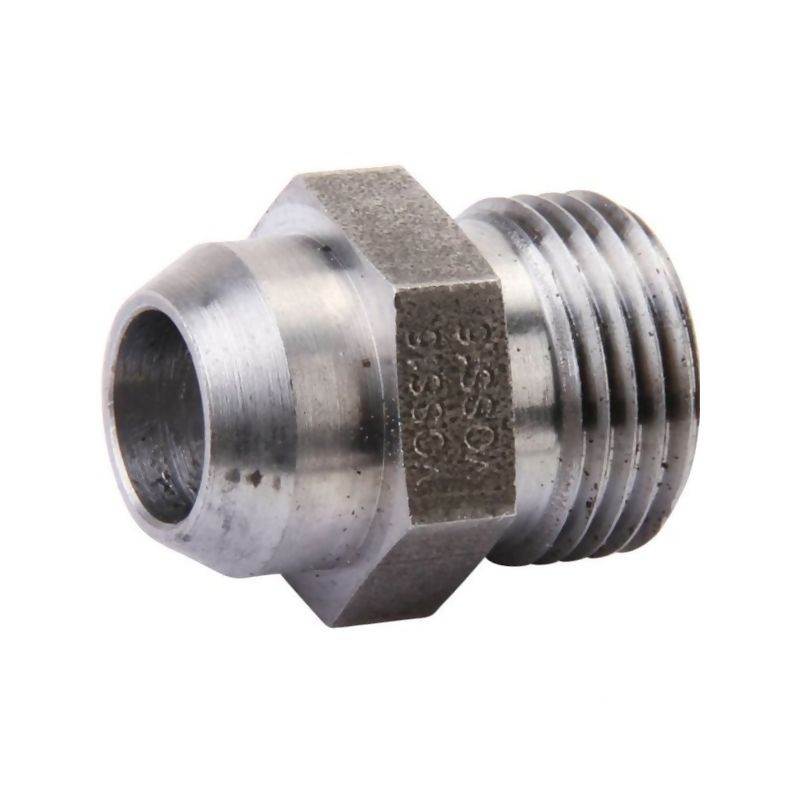

Złączka śrubowa spawana Voss ASS28L – specyfikacja i zastosowanie

Złączka śrubowa spawana o symbolu ASS28L marki Voss to profesjonalny element łączący, zaprojektowany do bezpośredniego montażu z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt ten stanowi kluczowy komponent w systemach hydraulicznych, gdzie wymagana jest wysoka szczelność oraz odporność na trudne warunki eksploatacyjne. Dzięki precyzyjnemu wykonaniu zgodnie z normą DIN 2353, złączka zapewnia stabilność połączenia i minimalizuje ryzyko wycieków cieczy roboczej.

Konstrukcja złączki opiera się na uszczelnieniu metal-metal w formie stożka, co eliminuje konieczność stosowania dodatkowych pierścieni zacinających czy nakrętek złączkowych w samym korpusie złączki. Jest to rozwiązanie szczególnie cenione w aplikacjach przemysłowych i motoryzacyjnych, gdzie liczy się niezawodność i łatwość montażu poprzez spawanie do rury lub przewodu.

Kluczowe cechy i korzyści użytkowe

Produkt charakteryzuje się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk/nikiel. Taka powłoka zabezpiecza element przed działaniem wilgoci, chemikaliów oraz czynników atmosferycznych, wydłużając jego żywotność nawet w agresywnym środowisku pracy. Złączka jest częścią serii L, co określa jej klasę ciśnieniową i wymiarową.

• Bezpieczne połączenie: Uszczelka stożkowa (metal-metal) gwarantuje hermetyczność układu hydraulicznego.
• Trwałość: Powłoka cynkowo-niklowa skutecznie chroni przed korozją.
• Prosta instalacja: Przeznaczona do bezpośredniego spawania z przewodem hydraulicznym.
• Brak dodatkowych elementów: Konstrukcja nie wymaga pierścienia zacinającego ani nakrętki złączkowej w zestawie.

Dane techniczne i parametry wymiarowe

Poniżej przedstawiono szczegółowe parametry techniczne złączki Voss ASS28L. Wszystkie wymiary i wartości ciśnieniowe są zgodne z normą DIN 2353 oraz specyfikacją producenta.

• Symbol produktu: ASS28L
• Producent: Voss
• Seria: L (lekka)
• Ciśnienie nominalne (PN): 160 BAR (zgodnie z DIN 2401)
• Średnica zewnętrzna rury (D): 32 mm
• Średnica przewodu (d1): 28 mm
• Rozmiar gwintu/metru (dy/Y): 24 mm
• Długość całkowita (lg): 38 mm
• Długość L1: 47 mm
• Długość L2: 30,5 mm
• Długość L3: 12 mm
• Rozwartość klucza S1: 41 mm
• Rozwartość klucza S2: 41 mm
• Obróbka powierzchniowa: Cynk / Nikiel

Zastosowanie i kompatybilność

Złączka ASS28L znajduje zastosowanie w budowie przewodów hydraulicznych, instalacjach przemysłowych oraz w maszynach rolniczych i budowlanych. Jest idealnym rozwiązaniem tam, gdzie konieczne jest sztywne i trwałe połączenie elementów układu hydraulicznego. Produkt może być również zamówiony w wersji ze stali szlachetnej na indywidualne życzenie klienta, co rozszerza możliwości jego aplikacyjne w branży spożywczej lub chemicznej.
