Złączka śrubowa spawana

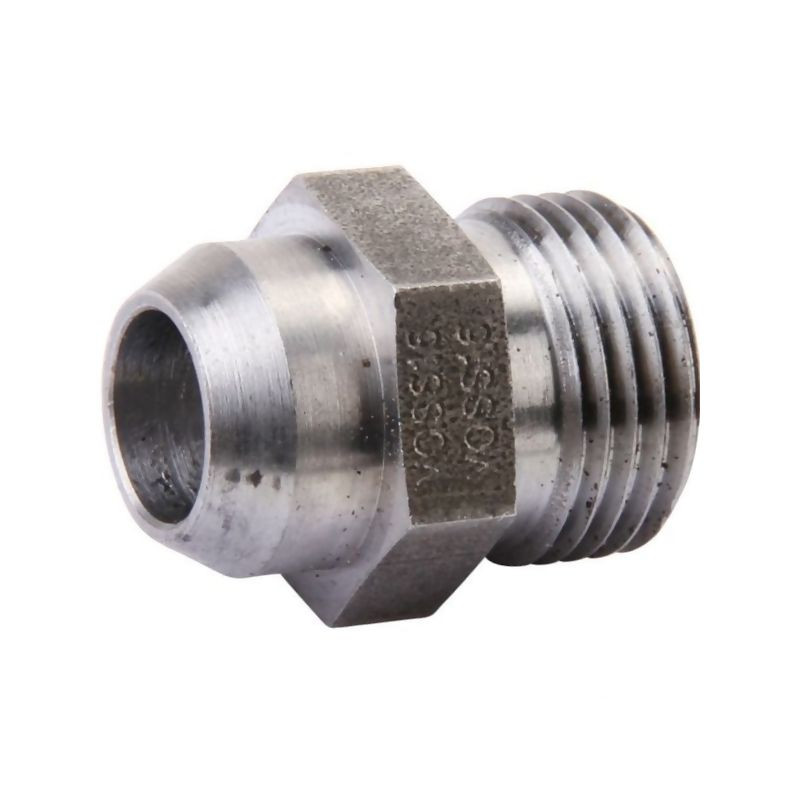

Złączka śrubowa spawana Voss ASS30S – precyzja i wytrzymałość w hydraulice siłowej

Złączka śrubowa spawana o symbolu ASS30S to profesjonalny element systemów hydraulicznych, zaprojektowany do bezpośredniego łączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt marki Voss, należący do serii S, gwarantuje wysoką szczelność i odporność na ekstremalne warunki pracy. Dzięki zastosowaniu uszczelnienia metal-metal (stożek), ryzyko wycieków jest zminimalizowane, co czyni tę złączkę idealnym wyborem do aplikacji wymagających niezawodności i długotrwałej eksploatacji.

Konstrukcja złączki opiera się na sprawdzonej technologii DIN 2353, co zapewnia pełną kompatybilność z innymi elementami systemów rurowych zgodnymi z tym standardem. Produkt jest dostarczany bez pierścienia zacinającego oraz bez nakrętki złączkowej, co pozwala na elastyczne dopasowanie do konkretnych potrzeb instalacji. Powierzchnia elementu została poddana obróbce cynkowo-niklowej, co znacząco zwiększa jego odporność na korozję i czynniki zewnętrzne.

Kluczowe parametry techniczne i wymiary

Złączka ASS30S została zaprojektowana do pracy z rurami o średnicy zewnętrznej 30 mm (oznaczenie d1). Jest to komponent zdolny do przenoszenia bardzo wysokich ciśnień, co potwierdza nominalne ciśnienie robocze na poziomie 400 BAR, zgodne z normą DIN 2401. Precyzyjne wykonanie wymaga stosowania odpowiednich narzędzi montażowych, dlatego kluczowe są wymiary rozwartości klucza: S1 wynosi 46 mm, a S2 (drugi koniec) to 50 mm.

Poniżej przedstawiamy szczegółową specyfikację techniczną produktu:

• Producent: Voss
• Symbol/Referencja: ASS30S
• Seria: S
• Średnica rury (d1): 30 mm
• Średnica zewnętrzna (D): 36 mm
• Ciśnienie nominalne (PN): 400 BAR
• Standard: DIN 2353
• Uszczelka: Stożek (metal-metal)
• Obróbka powierzchniowa: Cynk / Nikiel
• Rozwartość klucza S1: 46 mm
• Rozwartość klucza S2: 50 mm
• Długość całkowita (lg): 49 mm
• Długość L1: 62 mm
• Długość L2: 35.5 mm
• Długość L3: 14 mm
• Wymiar dy (Y): 25 mm

Zastosowanie i korzyści użytkowe

Złączka śrubowa spawana Voss ASS30S znajduje szerokie zastosowanie w przemyśle, szczególnie w układach hydraulicznych maszyn rolniczych, budowlanych oraz w instalacjach przemysłowych. Jej główną zaletą jest możliwość bezpośredniego połączenia z metrycznymi nakrętkami węży, co upraszcza proces montażu i redukuje liczbę niezbędnych adapterów.

Duża odporność na korozję, zapewniona przez powłokę cynkowo-niklową, sprawia, że złączka sprawdza się również w trudnych warunkach środowiskowych, gdzie narażona jest na wilgoć lub substancje chemiczne. Konstrukcja bez pierścienia zacinającego ułatwia demontaż i ponowny montaż w przypadku konieczności serwisu układu.

Warto zaznaczyć, że produkt jest dostępny na zamówienie również w wersji ze stali szlachetnej, co może być istotne dla aplikacji o podwyższonych wymaganiach higienicznych lub chemicznych. Standardowo jednak oferowana wersja ze stali węglowej z powłoką ochronną stanowi optymalny stosunek jakości do ceny w typowych zastosowaniach hydraulicznych.
