Złączka śrubowa wkręcana

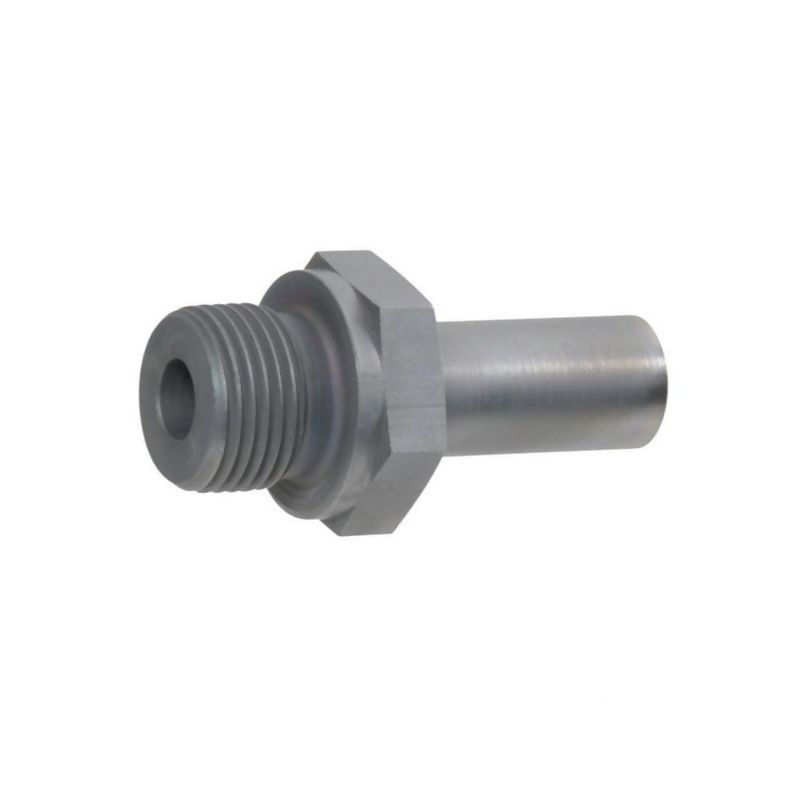

Złączka śrubowa wkręcana Voss EGES15LR12WD – precyzja i trwałość w instalacjach hydraulicznych

Złączka śrubowa wkręcana marki Voss, oznaczona indeksem EGES15LR12WD, to profesjonalny element łączący przeznaczony do zastosowań w systemach hydraulicznych. Produkt ten został zaprojektowany z myślą o wymagających warunkach pracy, zapewniając szczelność i odporność na wysokie ciśnienia. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złączka stanowi niezawodny komponent w budowie przewodów hydraulicznych w maszynach rolniczych, urządzeniach przemysłowych oraz instalacjach mobilnych.

Kluczowe cechy techniczne i standardy wykonania

Prezentowana złączka wykonana jest zgodnie z rygorystycznymi normami europejskimi, co gwarantuje jej pełną kompatybilność z innymi elementami systemów rurowych. Produkt spełnia wymagania standardu DIN 2353, a gwint jest zgodny z normą DIN-ISO 228 (R, DIN 259). Kształt uszczelnienia typu B odpowiada normie DIN 3852, co zapewnia optymalne dopasowanie i minimalizuje ryzyko wycieków podczas eksploatacji.

Istotnym aspektem konstrukcyjnym jest zastosowanie miękkiego pierścienia uszczelniającego wykonanego z kauczuku nitrylowego (NBR). Materiał ten charakteryzuje się doskonałą odpornością na oleje hydrauliczne i smary, co jest kluczowe dla długotrwałej szczelności połączenia. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub termicznej, producent oferuje możliwość zamówienia uszczelki wykonanej z Vitonu, co zwiększa uniwersalność tego rozwiązania.

Wytrzymałość na ciśnienie i korozję

Złączka Voss EGES15LR12WD należy do serii L (lekka), co określa jej grubość ścianki i przeznaczenie do określonych zakresów ciśnień. Nominalne ciśnienie robocze (PN) wynosi aż 315 BAR, co pozwala na bezpieczne stosowanie tego elementu w układach wysokociśnieniowych. Parametr ten jest zgodny z normą DIN 2401.

Ochrona przed czynnikami zewnętrznymi została zapewniona poprzez odpowiednią obróbkę powierzchniową. Złączka posiada powłokę cynkowo-niklową, która skutecznie zabezpiecza stal przed korozją, wydłużając żywotność elementu nawet w trudnych warunkach atmosferycznych lub przy narażeniu na wilgoć. Dla środowisk o ekstremalnej agresywności chemicznej, dostępna jest opcja zamówienia wersji wykonanej ze stali szlachetnej.

Wymiary i parametry montażowe

Prawidłowy dobór złączki wymaga uwzględnienia jej wymiarów geometrycznych oraz parametrów gwintu. Poniżej przedstawiono szczegółowe dane techniczne produktu:

• Średnica przewodu: 15 mm
• Średnica gwintu złącza: 1/2 cala
• Długość całkowita: 46 mm
• Rozwartość klucza (S1): 27 mm
• Ciśnienie nominalne: 315 BAR
• Seria: L
• Materiał uszczelki: Kauczuk nitrylowy (standard), Viton (na zamówienie)
• Obróbka powierzchni: Cynk/Nikiel

Zastosowanie i korzyści użytkowe

Złączka śrubowa wkręcana Voss znajduje szerokie zastosowanie w przemyśle, rolnictwie oraz motoryzacji. Jest idealnym rozwiązaniem tam, gdzie wymagana jest szybka i pewna instalacja przewodów hydraulicznych. Duża odporność na korozję oraz wysoka wytrzymałość mechaniczna przekładają się na niższe koszty eksploatacji i rzadsze konieczności wymiany elementów.

Dzięki standaryzacji wymiarów i zgodności z normami DIN oraz ISO, produkt Voss integruje się bezproblemowo z istniejącymi instalacjami innych producentów stosujących te same standardy. Precyzyjne wykonanie gwintu i uszczelnienia eliminuje ryzyko poluzowania się połączenia pod wpływem wibracji, co jest częstym problemem w maszynach roboczych.
