Złączka śrubowa wkręcana prosta 12L M16

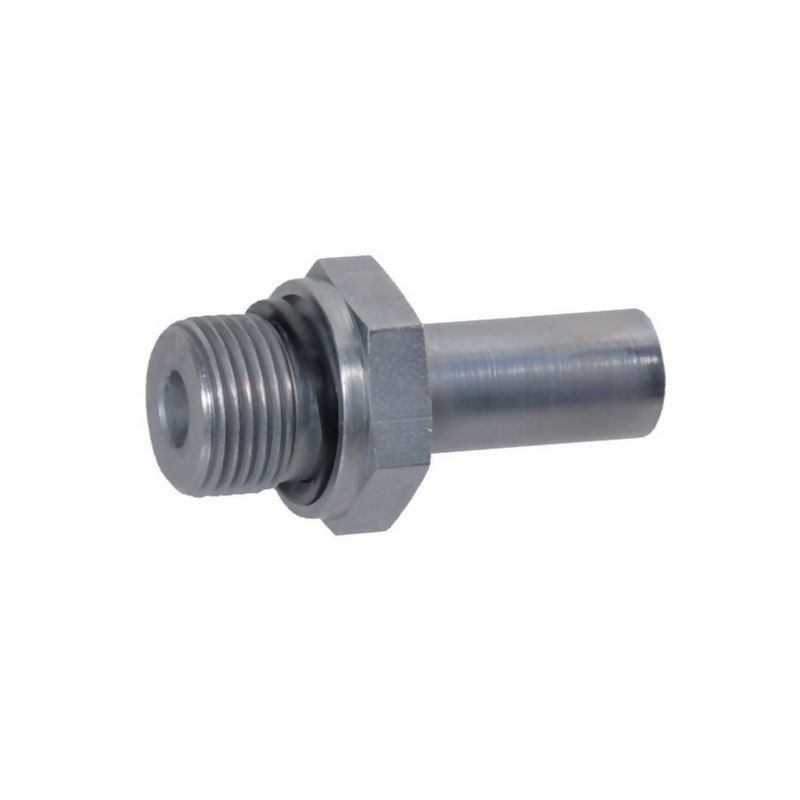

Złączka śrubowa wkręcana prosta Voss EGES12LM16 – Specyfikacja i zastosowanie

Złączka śrubowa wkręcana prosta o symbolu EGES12LM16 to wysokiej jakości element łączący z oferty marki Voss, zaprojektowany do zastosowań w systemach hydraulicznych. Produkt ten stanowi niezawodne rozwiązanie dla instalacji wymagających precyzyjnego i szczelnego połączenia przewodów. Dzięki zastosowaniu standardu DIN 2353 oraz gwintu zgodnego z DIN-ISO 228 (R, DIN259), złączka zapewnia pełną kompatybilność z popularnymi systemami rurowymi stosowanymi w przemyśle i motoryzacji.

Kluczowe parametry techniczne i wymiary

Prezentowana złączka należy do serii L (lekka), co determinuje jej specyficzne wymiary i parametry ciśnieniowe. Jest to istotny aspekt przy doborze elementów do konkretnych instalacji, gdzie liczy się nie tylko średnica przewodu, ale również wytrzymałość na ciśnienie robocze. Poniżej znajdują się szczegółowe dane techniczne produktu, które należy bezwzględnie uwzględnić przy planowaniu montażu:

• Symbol producenta: EGES12LM16
• Typ złączki: Śrubowa wkręcana prosta
• Seria: L (lekka)
• Średnica przewodu (Ø): 12 mm
• Gwint złącza: M16
• Skok gwintu: 1.50 mm
• Ciśnienie nominalne (PN): 315 BAR (zgodnie z DIN 2401)
• Długość całkowita (L): 42.5 mm
• Rozwartość klucza (S1): 22 mm
• Uszczelnienie: Uszczelnienie krawędzią cięcia
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)

Zalety konstrukcyjne i odporność na korozję

Jedną z najważniejszych cech użytkowych złączki Voss EGES12LM16 jest jej duża odporność na korozję. Zastosowanie powłoki cynkowo-niklowej skutecznie chroni element przed działaniem czynników zewnętrznych, wilgoci oraz agresywnych środowisk przemysłowych. Dzięki temu złączka zachowuje swoje właściwości mechaniczne i estetyczne przez długi czas eksploatacji, co przekłada się na niższe koszty serwisowe i większą niezawodność całej instalacji hydraulicznej.

Mechanizm uszczelniania oparty na krawędzi cięcia zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych uszczelek elastomerowych, które mogą ulegać degradacji pod wpływem temperatury lub czynników chemicznych. Jest to rozwiązanie szczególnie cenione w aplikacjach, gdzie wymagana jest wysoka szczelność i odporność na drgania.

Zastosowanie i kompatybilność

Złączka ta znajduje szerokie zastosowanie w budowie maszyn, urządzeniach hydraulicznych oraz w przemyśle motoryzacyjnym. Jest dedykowana do łączenia przewodów hydraulicznych o średnicy 12 mm. Dzięki zgodności z normami DIN oraz ISO, produkt Voss może być stosowany zamiennie z innymi elementami spełniającymi te same standardy, co ułatwia modernizację istniejących instalacji.

Warto zaznaczyć, że produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co rozszerza możliwości jego zastosowania w środowiskach o podwyższonych wymaganych dotyczących higieny lub odporności chemicznej. Standardowa wersja z powłoką cynkowo-niklową jest jednak optymalnym wyborem dla większości typowych zastosowań przemysłowych, oferując doskonały stosunek jakości do ceny.
