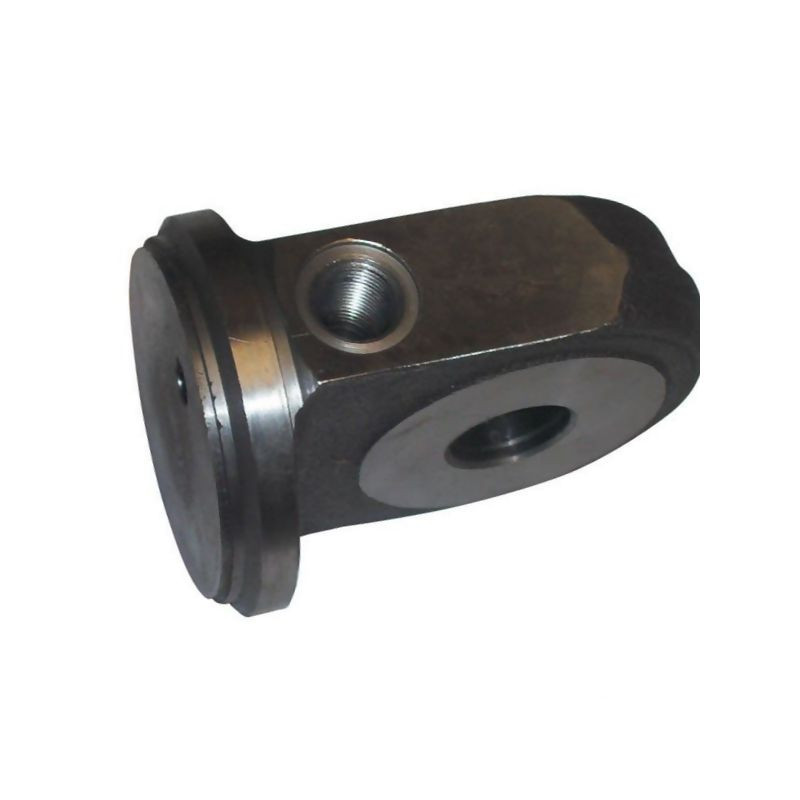

Dno siłownika z uchem fi 25

Profesjonalne dno siłownika z uchem fi 25 – precyzyjne mocowanie hydrauliczne

Dno siłownika z uchwytem oczkowym to kluczowy element konstrukcyjny, zapewniający stabilne i bezpieczne zamocowanie cylindra hydraulicznego do podłoża lub ramy maszyny. Produkt oznaczony referencją D36039BEVBN025 został zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej, gdzie liczy się wytrzymałość na obciążenia rozciągające oraz precyzja wykonania. Jest to element przeznaczony do samodzielnego montażu, umożliwiający budowę lub naprawę siłowników dwustronnie działających z serii SATURN C25.

Kluczową zaletą tego komponentu jest jego kompaktowa konstrukcja, która pozwala na zmniejszenie całkowitej długości montażowej układu hydraulicznego. Dzięki zastosowaniu wysokiej jakości stali konstrukcyjnej St52-3, dno charakteryzuje się wysoką odpornością na odkształcenia i uszkodzenia mechaniczne, co przekłada się na długą żywotność całego zespołu roboczego.

Specyfikacja techniczna i wymiary

Produkt został wykonany z dbałością o każdy detal geometryczny, co gwarantuje pełną kompatybilność z cylindrami o średnicy wewnętrznej rury wynoszącej 25 mm. Poniżej przedstawiamy szczegółowe parametry techniczne, które należy uwzględnić podczas projektowania lub doboru elementów do siłownika:

• Materiał wykonania: Stal konstrukcyjna St52-3, zapewniająca wysoką wytrzymałość.
• Przeznaczenie: Do cylindrów dwustronnie działających SATURN seria C25.
• Średnica wewnętrzna (pasowanie do rury): 25 mm.
• Przyłącze gwintowane: 1/4 cala BSP.
• Wysokość całkowita (H): 35 mm.
• Długość całkowita (A): 70 mm.
• Szerokość ucha (B): 50 mm.
• Grubość materiału w miejscu mocowania (J): 20 mm.
• Średnica otworu montażowego w uchu (L): 12,2 mm.
• Rozstaw otworów / Odstęp (C): 26 mm (odstęp środkowego otworu do dolnej części).
• Powierzchnia styku: Stal/stal.

Zastosowanie i korzyści z montażu

Mocowanie podłogowe typu „ucho” jest jednym z najczęściej stosowanych rozwiązań w maszynach rolniczych, sprzęcie budowlanym oraz instalacjach przemysłowych. Umożliwia ono sztywne połączenie siłownika z konstrukcją nośną, przenosząc siły generowane przez tłok bezpośrednio na ramę urządzenia. Dzięki precyzyjnie wykonanemu otworowi o średnicy 12,2 mm, montaż za pomocą sworznia lub śruby jest szybki i nie wymaga dodatkowej obróbki.

Zastosowanie tego dna siłownika pozwala na optymalizację przestrzeni roboczej dzięki mniejszej długości montażowej. Jest to szczególnie istotne w przypadku maszyn o zwartej zabudowie, gdzie każdy milimetr przestrzeni ma znaczenie dla funkcjonalności mechanizmu. Solidne wykonanie ze stali St52-3 gwarantuje, że połączenie wytrzyma ekstremalne obciążenia występujące podczas pracy siłownika.

Element ten jest sprzedawany jako sztuka (referencja dostawcy: DC39BEVBN025) i stanowi idealne rozwiązanie dla serwisów hydraulicznych oraz użytkowników dokonujących samodzielnych napraw lub modernizacji układów napędowych. Pamiętaj, aby przed montażem upewnić się, że parametry gwintu 1/4" BSP oraz średnica rury 25 mm są zgodne z posiadanych przez Ciebie korpusem siłownika.
