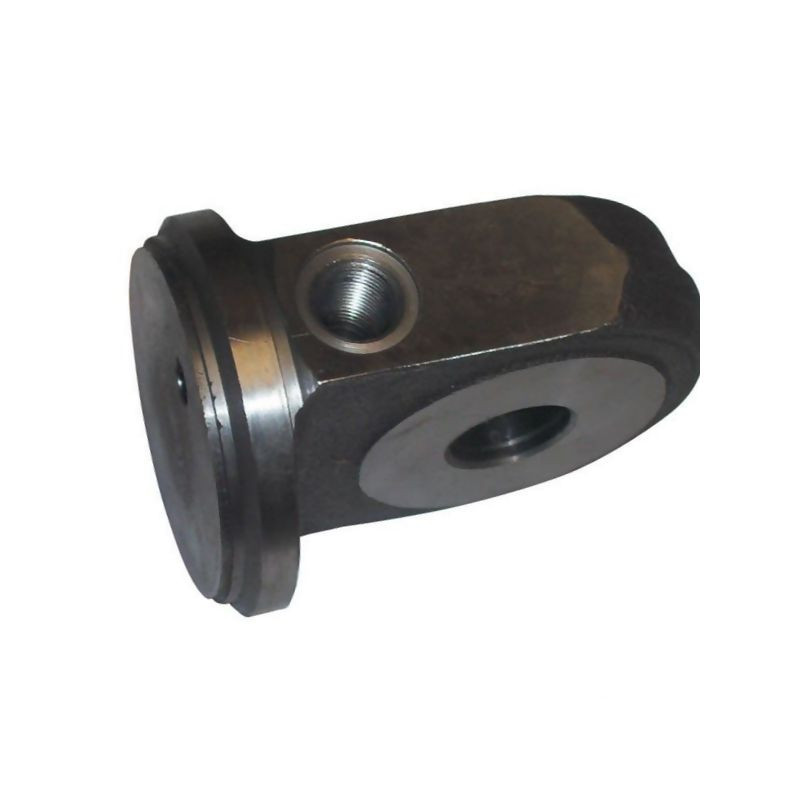

Dno siłownika z uchem fi 70

Profesjonalne dno siłownika z uchem – specyfikacja techniczna

Dno siłownika z uchem o średnicy wewnętrznej 70 mm to precyzyjnie wykonany element konstrukcyjny, przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt stanowi kluczowy komponent mocowań siłowników, zapewniając stabilne osadzenie cylindra oraz możliwość jego шарнирного połączenia z ramą maszyny. Zaprojektowany z myślą o wytrzymałych zastosowaniach w branży rolniczej, budowlanej i warsztatowej, element ten charakteryzuje się solidną konstrukcją i dokładnością wymiarową.

Zastosowanie i kompatybilność

Prezentowane dno jest dedykowane do współpracy z cylindrami dwustronnie działającymi z serii SATURN C25. Dzięki standaryzowanym wymiarom i przyłączom, element ten umożliwia sprawny montaż oraz regenerację istniejących układów hydraulicznych. Jest to rozwiązanie idealne dla serwisów hydrauliki siłowej oraz użytkowników indywidualnych dokonujących napraw we własnym zakresie.

• Kompatybilność: Cylindry dwustronnie działające SATURN seria C25.
• Typ mocowania: Podłogowe z uchem, umożliwiające elastyczne ustawienie siłownika.
• Zastosowanie: Maszyny rolnicze, sprzęt budowlany, prasy, ładowacze oraz inne urządzenia wymagające siły hydraulicznej.

Materiał i trwałość

Element wykonano z wysokiej jakości stali konstrukcyjnej St52-3. Jest to materiał znany z doskonałej wytrzymałości na obciążenia dynamiczne i statyczne, co jest kluczowe w przypadku elementów pracujących pod wysokim ciśnieniem oleju hydraulicznego. Powierzchnia styku została przygotowana jako stal/stal, co gwarantuje szczelność i stabilność połączenia z korpusem siłownika lub innymi elementami mocującymi.

Kluczowe wymiary i parametry techniczne

Poniżej znajdują się szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem, aby zapewnić pełną kompatybilność z posiadanym siłownikiem.

• Średnica wewnętrzna rury (F): 70 mm
• Długość całkowita (A): 110 mm
• Wysokość (H): 80 mm
• Grubość elementu (J): 35 mm
• Szerokość ucha (B): 65 mm
• Średnica otworu montażowego (L): 25,25 mm
• Odstęp (środkowy otwór do dolnej części): 65 mm
• Rozstaw innych wymiarów (C): 33 mm
• Rozstaw innych wymiarów (D): 23 mm
• Przyłącze gwintowe: 3/8 cala BSP
• Materiał: Stal St52-3

Korzyści z wyboru tego produktu

Zastosowanie tego dna siłownika przynosi kilka wymiernych korzyści technicznych i eksploatacyjnych. Przede wszystkim, konstrukcja z uchem pozwala na zmniejszenie długości montażowej całego układu, co jest istotne w ciasnych przestrzeniach maszynowych. Solidne wykonanie ze stali St52-3 zapewnia długą żywotność nawet w trudnych warunkach pracy, takich jak wibracje czy zmienne obciążenia.

Dzięki precyzyjnie wykonanym otworom i gwintom BSP, montaż jest intuicyjny i nie wymaga dodatkowych przeróbek. Produkt jest nowy, fabrycznie przygotowany do instalacji, co skraca czas przestoju maszyny podczas serwisu.
