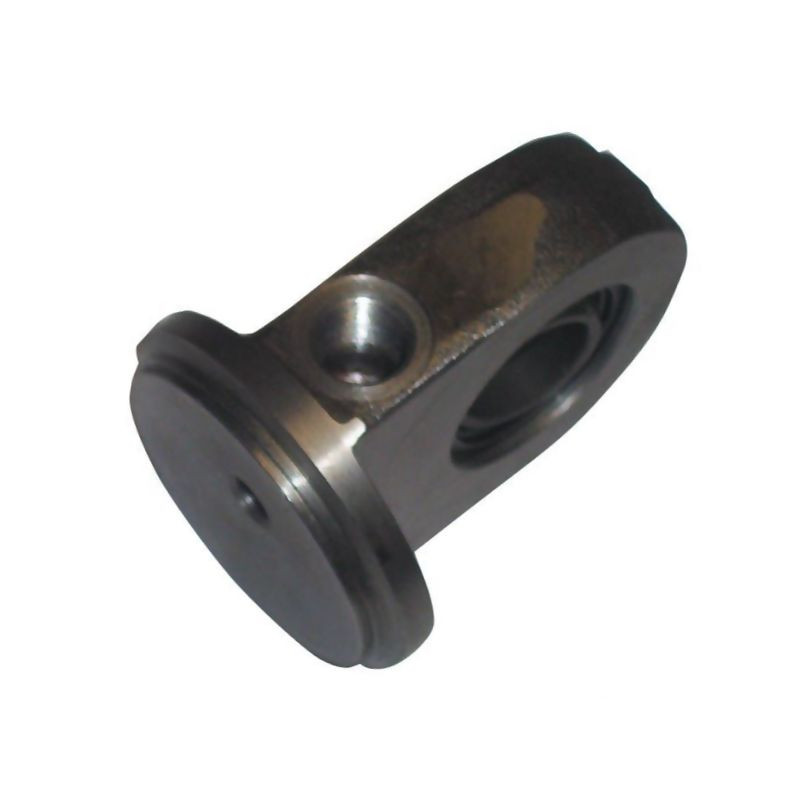

Dno siłownika z uchem łożyskowanym fi 100

Profesjonalne dno siłownika z uchem łożyskowanym fi 100

Dno siłownika z uchem łożyskowanym to kluczowy element konstrukcyjny, przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt oznaczony referencją D36039BEVHN100 (kod dostawcy DC39BEVHN100) stanowi solidne rozwiązanie dla cylindrów dwustronnie działających z serii SATURN C25. Zastosowanie wysokiej jakości stali St52-3 gwarantuje odporność na duże obciążenia mechaniczne oraz długotrwałą bezawaryjną pracę w trudnych warunkach eksploatacyjnych, typowych dla maszyn rolniczych i przemysłowych.

Konstrukcja tego elementu została zoptymalizowana pod kątem łatwości instalacji oraz trwałości połączeń. Specjalnie zaprojektowane mocowanie podłogowe z uchem łożyskowanym pozwala na precyzyjne osadzenie siłownika, redukując naprężenia powstające podczas pracy mechanizmu. Dzięki zastosowaniu powierzchni styku stal/stal oraz odpowiednio dobranych wymiarów, element ten zapewnia stabilność całego układu hydraulicznego.

Kluczowe korzyści i zastosowanie

Główną zaletą tego dna siłownika jest mniejsza długość montażowa, co pozwala na bardziej kompaktowe zabudowanie układu hydraulicznego w ograniczonej przestrzeni. Element ten jest niezbędny przy regeneracji lub budowie nowych siłowników hydraulicznych, gdzie wymagana jest precyzja wymiarowa i wysoka wytrzymałość materiału.

• Trwałość: Wykonanie ze stali konstrukcyjnej St52-3 zapewnia wysoką wytrzymałość na rozciąganie i ścinanie.
• Kompatybilność: Dedykowany do cylindrów dwustronnie działających SATURN seria C25.
• Optymalizacja: Zmniejszona długość montażowa ułatwia integrację z maszyną.
• Precyzja: Dokładnie wykonane gwinty i otwory montażowe zgodne z normami BSP.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy uwzględnić podczas doboru części zamiennych lub projektowania nowego układu. Wszystkie wymiary są podane w milimetrach, a gwinty w standardzie BSP.

• Średnica wewnętrzna rury (F): 100 mm
• Długość całkowita (A): 139,5 mm
• Wysokość (H): 115 mm
• Odstęp środkowy (B): 82 mm (od środkowego otworu do dolnej części)
• Średnica otworu montażowego (L): 40 mm
• Grubość elementu (J): 40 mm
• Szerokość ucha (C): 39 mm
• Średnica trzpienia/elementu (D): 27 mm
• Szerokość podstawy (K): 60 mm
• Długość przyłącza (G): 90 mm
• Długość przyłącza (F - gwint): 100 mm
• Przyłącze hydrauliczne (E): G 1/2 cala BSP
• Materiał: Stal St52-3
• Powierzchnia styku: Stal / stal

Produkt jest sprzedawany jako pojedyncza sztuka. Przed zakupem należy upewnić się, że wymiary odpowiadają posiadanej tulei siłownika oraz że model jest kompatybilny z serią SATURN C25. Referencja producenta DC39BEVHN100 pozwala na jednoznaczną identyfikację części w dokumentacji technicznej.
