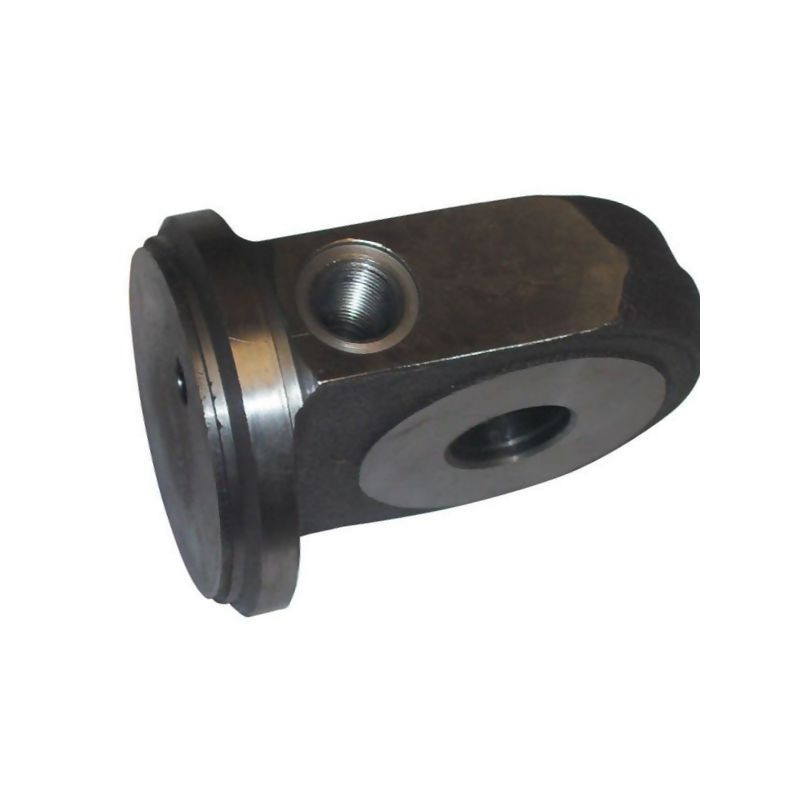

Dno siłownika z uchem fi 100

Dno siłownika z uchem fi 100 – precyzyjne mocowanie podłogowe

Dno siłownika z uchem fi 100 to kluczowy element konstrukcyjny przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt stanowi integralną część systemu mocowań siłowników, zapewniając stabilne i trwałe połączenie z podłożem lub ramą maszyny. Zaprojektowany z myślą o cylindrach dwustronnie działających z serii SATURN C25, element ten gwarantuje pełną kompatybilność i bezproblemową integrację z istniejącymi instalacjami.

Kluczową zaletą tego rozwiązania jest jego kompaktowa budowa, która pozwala na zmniejszenie całkowitej długości montażowej siłownika. Jest to szczególnie istotne w aplikacjach, gdzie przestrzeń robocza jest ograniczona, a każdy milimetr ma znaczenie dla ergonomii i funkcjonalności całego układu. Solidna konstrukcja ze stali St52-3 zapewnia wysoką odporność na obciążenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach pracy.

Specyfikacja techniczna i wymiary

Produkt charakteryzuje się precyzyjnie określonymi parametrami geometrycznymi, które są kluczowe dla prawidłowego doboru i montażu. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność z wymaganiami aplikacyjnymi:

• Średnica wewnętrzna rury (F): 100 mm
• Długość całkowita (A): 142 mm
• Wysokość (H): 115 mm
• Odstęp środkowy otwór do dolnej części (B): 82 mm
• Średnica otworu (L): 35,25 mm
• Grubość elementu (J): 40 mm
• Średnica D: 27 mm
• Wymiar C: 39 mm
• Materiał wykonania: Stal St52-3
• Powierzchnia styku: Stal/stal
• Przyłącze gwintowe: 1/2 cala BSP

Zastosowanie i kompatybilność

Dno siłownika z uchem fi 100 jest dedykowane do współpracy z cylindrami hydraulicznymi dwustronnie działającymi z serii SATURN C25. Dzięki zastosowaniu gwintu BSP 1/2 cala, element umożliwia łatwe podłączenie przewodów hydraulicznych, zapewniając szczelność i bezpieczeństwo pracy układu. Mocowanie podłogowe, jakim jest ten element, przenosi siły generowane przez siłownik bezpośrednio na konstrukcję nośną, co wymaga zastosowania materiałów o wysokiej wytrzymałości, takich jak stal St52-3.

Element ten jest sprzedawany jako sztuka i stanowi niezbędny komponent przy budowie lub regeneracji siłowników hydraulicznych. Jego precyzyjne wykonanie oraz zgodność z normami branżowymi czynią go niezawodnym wyborem dla profesjonalistów zajmujących się hydrauliką siłową, mechaniką rolniczą oraz serwisem maszyn budowlanych.
