Ucho siłownika fi50mm gwintem wew. M45x1,5 R

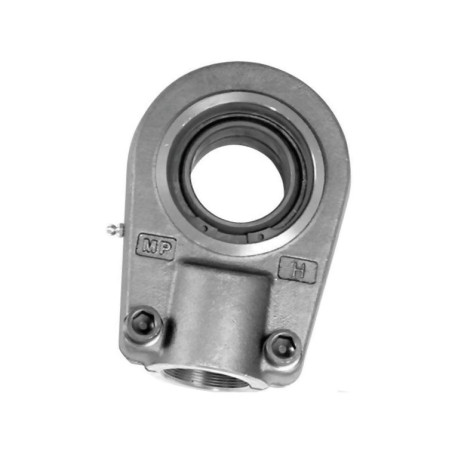

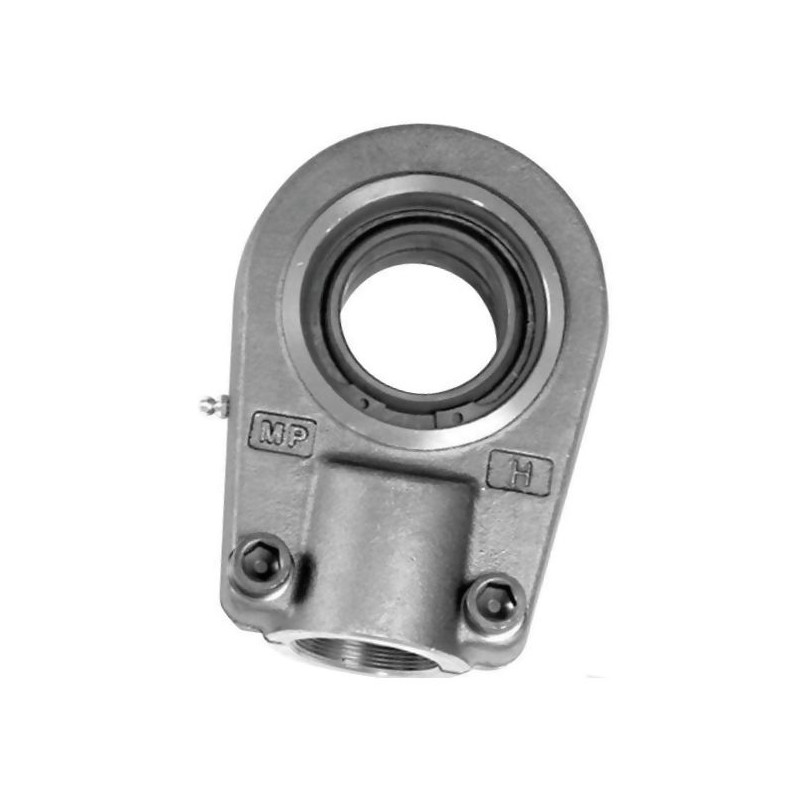

Ucho siłownika hydraulicznego Mac Power D360HRK50DO

Prezentowane ucho siłownika marki Mac Power, oznaczone indeksem D360HRK50DO, to precyzyjny element mocujący zaprojektowany do zastosowań w hydraulice siłowej. Produkt charakteryzuje się wysoką wytrzymałością i precyzją wykonania, co jest kluczowe dla bezpiecznej i długotrwałej pracy maszyn rolniczych oraz urządzeń przemysłowych. Jest to element typu split (rozdzielny), co ułatwia montaż i demontaż bez konieczności wyjmowania sworznia z innych elementów układu.

Zastosowanie i funkcjonalność

Głównym zadaniem tego ucha jest tworzenie przegubowego połączenia między siłownikiem hydraulicznym a ramą maszyny lub innym elementem roboczym. Dzięki swojej konstrukcji pozwala na kompensację niewielkich niewspółosiowości, co redukuje naprężenia boczne na tłoczysku siłownika. Produkt znajduje szerokie zastosowanie w:

• Maszynach rolniczych (ciągniki, przyczepy, agregaty uprawowe),
• Siłownikach hydraulicznych różnego typu,
• Złączach przegubowych wymagających dużej nośności,
• Układach zawieszenia i mechanizmach podnoszenia.

Konstrukcja i właściwości techniczne

Ucho wykonane jest w technologii połączenia ślizgowego stal-stal, co gwarantuje odporność na duże obciążenia mechaniczne. Istotną cechą jest obecność dwóch śrub DIN912 o klasie wytrzymałości 10.9, które służą do pewnego zamocowania połów ucha wokół czopa siłownika. Gwint wewnętrzny M45x1.5 jest drobny, co jest typowe dla cylindrów hydraulicznych i zapewnia precyzyjne dopasowanie oraz ochronę przed samoczynnym odkręcaniem się pod wpływem wibracji.

Kluczową zaletą tej konstrukcji jest małe zapotrzebowanie na miejsce montażowe, co pozwala na zabudowę w ciasnych przestrzeniach maszyn. Należy pamiętać, że element ten podlega obowiązkowej konserwacji, obejmującej regularne smarowanie powierzchni ślizgowych w celu zapewnienia płynności ruchu i ochrony przed korozją.

Specyfikacja wymiarowa

Poniżej przedstawiono szczegółowe parametry techniczne produktu, które należy zweryfikować przed zakupem w celu zapewnienia pełnej kompatybilności z posiadanymsiłownikiem:

• Średnica otworu (Ø wewnętrzna d): 50 mm
• Gwint wewnętrzny: M45x1.5 (prawy, drobny)
• Szerokość piasty (B): 35 mm
• Wysokość obudowy (C1): 40 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 55,9 mm
• Szerokość całkowita (D2): 116 mm
• Średnica zewnętrzna łożyska/obudowy (D): 75 mm
• Długość całkowita (L4): 168 mm
• Długość gwintu (L3): 46 mm
• Długość L7: 55 mm
• Odstęp podstawy środkowego wału (H1): 105 mm
• Wysokość podstawy (D4): 61 mm
• Szerokość podstawy (D5): 90 mm
• Kąt wychylenia (b/ß): 6°
• Mocowanie: 2 śruby DIN912-10.9

Dane identyfikacyjne

Produkt dostępny jest pod numerem katalogowym D360HRK50DO oraz referencją producenta GIHRK50DO. Kod EAN produktu to 8719607106726. Jest to nowy produkt, gotowy do natychmiastowej wysyłki, zapewniający niezawodność w wymagających warunkach pracy.
