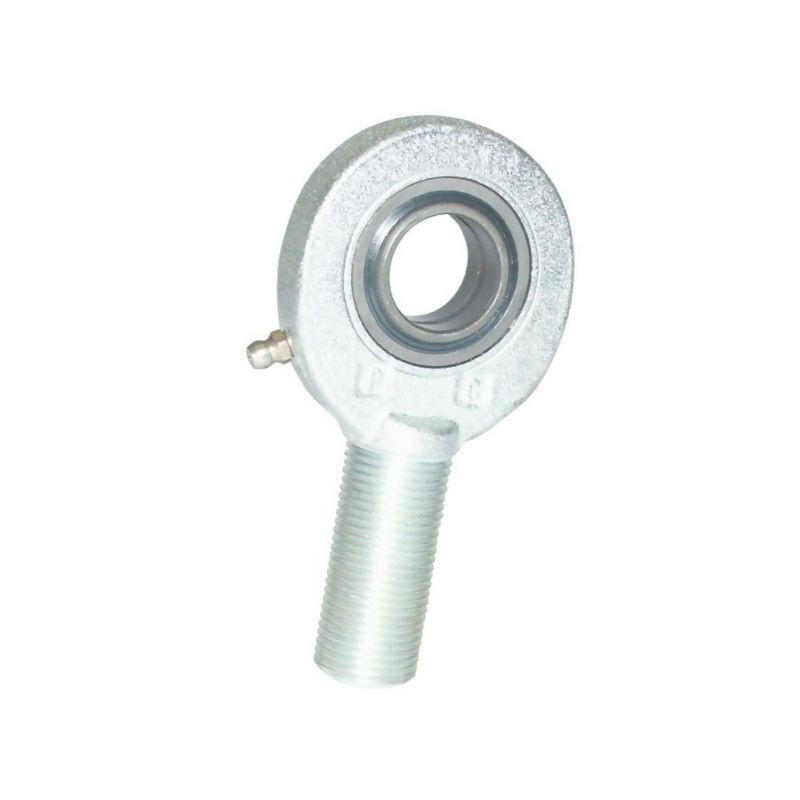

Ucho siłownika fi 30mm gwint zewnętrzny M30x2,0 L

Profesjonalne ucho siłownika hydraulicznego Mac Power D360L30DO2RS

Ucho siłownika o średnicy wewnętrznej 30 mm, wyposażone w gwint zewnętrzny M30x2 lewy, stanowi kluczowy element mocowania w układach hydraulicznych maszyn rolniczych i przemysłowych. Produkt marki Mac Power, oznaczony referencją GAL30DO2RS, został zaprojektowany z myślą o pracy w warunkach zmiennych obciążeń, zapewniając stabilność i bezpieczeństwo połączenia mechanicznego. Jest to element przeznaczony do samodzielnego montażu, wymagający odpowiedniej wiedzy technicznej oraz zachowania zasad konserwacji.

Zastosowanie i przeznaczenie

Głównym obszarem zastosowania tego ucha są maszyny rolnicze oraz urządzenia wymagające precyzyjnego sterowania siłownikami hydraulicznymi. Element ten znajduje zastosowanie w punktach teoretycznych przegubu oraz w systemach zawieszenia, gdzie kluczowa jest odporność na dynamiczne zmiany obciążeń. Dzięki swojej konstrukcji doskonale sprawdza się również w aplikacjach związanych z cylindrami hydraulicznymi, zapewniając pewne osadzenie trzpienia siłownika.

Konstrukcja i właściwości techniczne

Ucho charakteryzuje się solidną budową opartą na połączeniu ślizgowym stal-stal, co gwarantuje wysoką wytrzymałość na ścieranie i obciążenia mechaniczne. Kluczowym elementem konstrukcyjnym jest dwustronna uszczelka gumowa, która skutecznie chroni wnętrze mechanizmu przed zanieczyszczeniami zewnętrznymi, takimi jak kurz, błoto czy wilgoć. Należy pamiętać, że produkt podlega obowiązkowej konserwacji, co jest niezbędne dla utrzymania jego pełnej sprawności i długowieczności.

Powierzchnia elementu została poddana obróbce galwanicznej – jest ocynkowana. Proces ten zapewnia skuteczną ochronę antykorozyjną, co jest szczególnie istotne w przypadku ekspozycji na zmienne warunki atmosferyczne typowe dla pracy w rolnictwie i na zewnątrz.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne ucha siłownika, które należy zweryfikować przed zakupem w celu dopasowania do istniejącej instalacji:

• Producent: Mac Power
• Referencja dostawcy: GAL30DO2RS
• Indeks produktu: D360L30DO2RS
• Średnica wewnętrzna (d): 30 mm
• Gwint zewnętrzny (D3): M30x2-LH (lewy)
• Rodzaj gwintu mocującego: BSP, strona lewa
• Długość gwintu (L1): 65 mm
• Długość całkowita (L2): 146,5 mm
• Średnica zewnętrzna (D): 47 mm
• Szerokość (D2): 73 mm
• Odstęp podstawy środkowego wału (H): 110 mm
• Wysokość pierścienia wewnętrznego (B): 22 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 34,2 mm
• Wysokość obudowy (C1): 19 mm
• Średnica dk (DK): 40,7 mm
• Długość L7: 37 mm
• Kąt ß: 6°

Dobór i montaż

Przy wyborze ucha siłownika kluczowe jest dopasowanie średnicy otworu (w tym przypadku 30 mm) do trzpienia siłownika oraz sprawdzenie kierunku gwintu. Model ten posiada gwint lewy (LH), co jest istotną informacją przy demontażu i montażu, aby uniknąć uszkodzenia gwintów poprzez dokręcanie w niewłaściwą stronę. Precyzyjne wymiary, takie jak długość całkowita 146,5 mm czy szerokość 73 mm, pozwalają na idealne wpasowanie elementu w istniejące konstrukcje maszyn bez konieczności ingerencji w inne podzespoły.
