Ucho siłownika fi 45mm gwint zewnętrzny M42x3,0 R INA

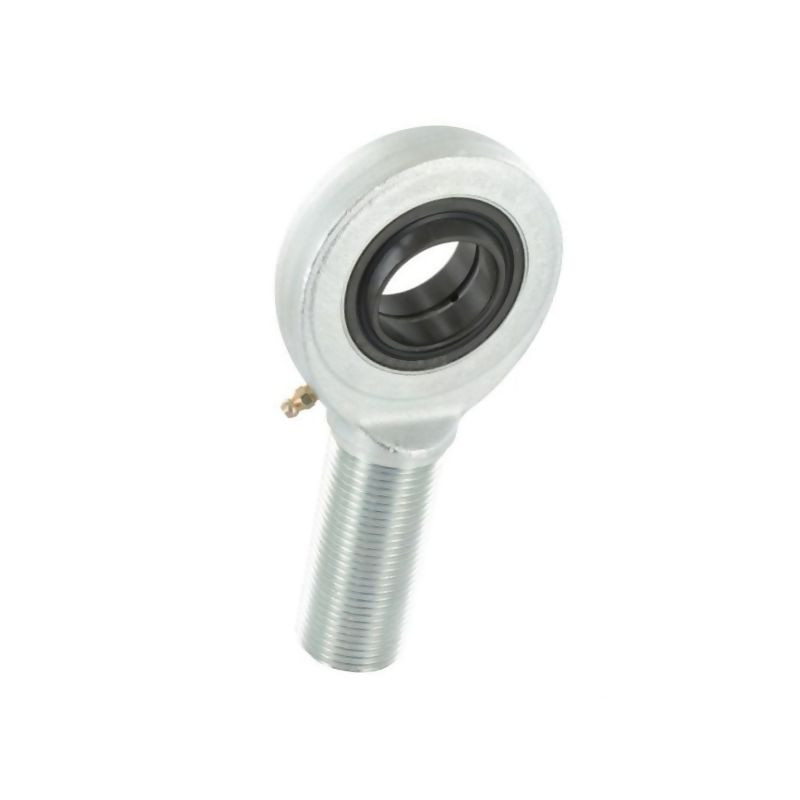

Profesjonalne ucho siłownika hydraulicznego INA/FAG GAR45-DO-2RS

Prezentowany produkt to wysokiej klasy ucho siłownika marki INA/FAG, oznaczone numerem katalogowym D360R45DO2RSINA (oraz oryginalnym GAR45-DO-2RS). Jest to precyzyjny element mocujący, zaprojektowany do współpracy z siłownikami hydraulicznymi w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt stanowi niezawodne rozwiązanie dla układów wymagających przenoszenia dużych obciążeń przy zachowaniu swobody ruchu przegubowego.

Kluczową cechą tego elementu jest zastosowanie głowicy przegubu podlegającej obowiązkowej konserwacji, wykonanej zgodnie z normą DIN 648 (seria wymiarowa E, kształt A) oraz ISO 6126. Taka standaryzacja gwarantuje pełną kompatybilność z większością popularnych typów siłowników dostępnych na rynku. Para ślizgowa wykonana ze stali zapewnia wysoką wytrzymałość na ścieranie i długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i wymiary

Ucho charakteryzuje się solidną konstrukcją z gwintem zewnętrznym prawoskrętnym. Poniżej znajdują się szczegółowe parametry techniczne, które należy zweryfikować przed zakupem, aby zapewnić idealne dopasowanie do istniejącego układu:

• Średnica wewnętrzna (d): 45 mm – otwór na sworzeń mocujący.
• Gwint zewnętrzny (d3): M42x3 mm – precyzyjny gwint metryczny do regulacji i mocowania.
• Długość gwintu (l1): 94 mm.
• Średnica zewnętrzna łożyska (D): 68 mm.
• Wysokość pierścienia wewnętrznego (B): 32 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (d1): 50,7 mm.
• Szerokość całkowita (d2): 102 mm.
• Odstęp podstawy środkowego wału (h): 163 mm.
• Całkowita długość elementu (l2): 214 mm.
• Wysokość obudowy (C1): 27 mm.
• Długość L7: 52 mm.
• Kąt wychylenia (α/ß): 7°.

Zastosowanie i zalety konstrukcyjne

Element ten znajduje zastosowanie jako końcówka tłoczyska siłownika hydraulicznego. Dzięki gwintowi M42x3 umożliwia precyzyjną regulację długości układu lub montaż w istniejących gniazdach mocujących. Obróbka powierzchniowa w postaci ocynkowania skutecznie chroni stalową konstrukcję przed korozją, co jest kluczowe w aplikacjach zewnętrznych, takich jak maszyny rolnicze czy sprzęt budowlany narażony na działanie wilgoci i czynników atmosferycznych.

Głowica przegubu typu GAR45-DO-2RS pozwala na kompensację niewielkich niewspółosiowości między siłownikiem a punktem mocowania, co redukuje naprężenia boczne i wydłuża żywotność uszczelnień siłownika. Solidna para ślizgowa stal/stal gwarantuje stabilną pracę przy dużych obciążeniach statycznych i dynamicznych.

Najważniejsze cechy produktu:

• Producent: INA/FAG – światowy lider w technologii łożysk i elementów precyzyjnych.
• Zgodność z normami DIN 648 i ISO 6126.
• Ochrona antykorozyjna poprzez ocynkowanie.
• Gwint prawoskrętny M42x3 o długości 94 mm.
• Średnica otworu na sworzeń: 45 mm.
• Kąt pracy przegubu: 7 stopni.

Przed zamówieniem upewnij się, że wymiary takie jak średnica wewnętrzna 45 mm oraz rodzaj gwintu M42x3 odpowiadają wymaganiom Twojej maszyny. Produkt dostarczany jest jako nowy element gotowy do montażu, wymagający regularnej konserwacji zgodnie z zaleceniami producenta dla głowic przegubów serii E.
