Ucho cylindra fi 40, plus 69mm

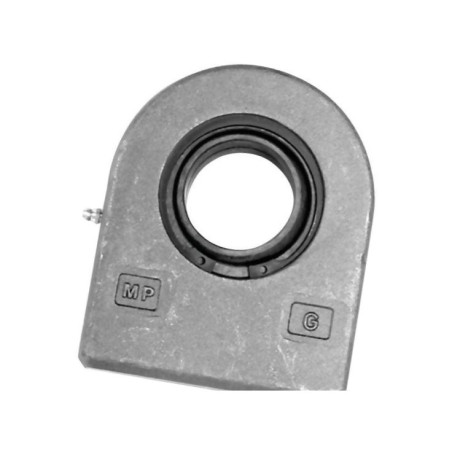

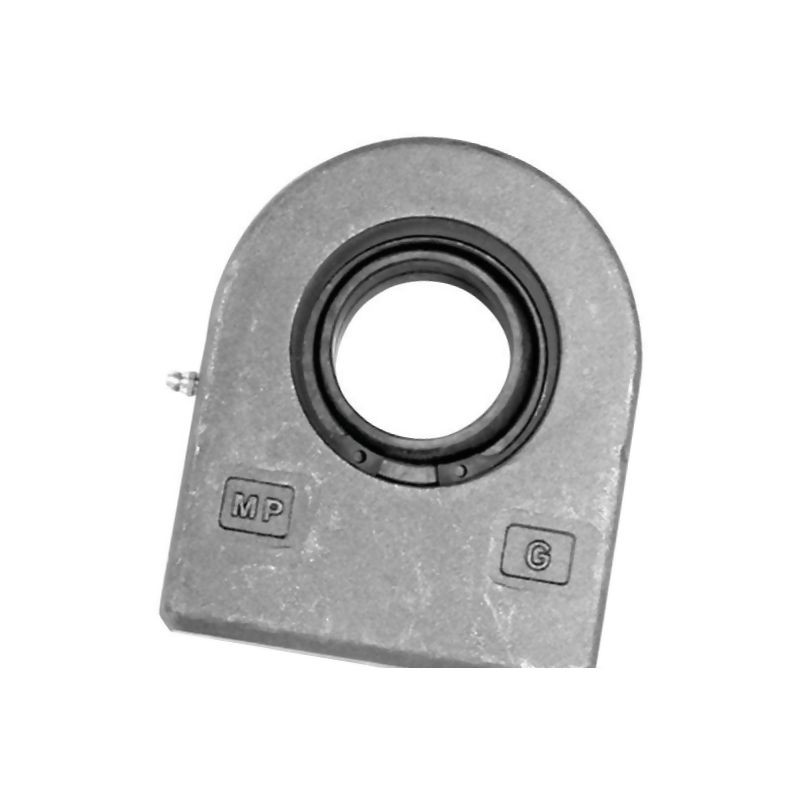

Ucho cylindra hydraulicznego Mac Power D36040DO – specyfikacja i zastosowanie

Prezentowane ucho cylindra o indeksie D36040DO (referencja dostawcy GF40DO) to profesjonalny element mocujący przeznaczony do zabudowy w siłownikach hydraulicznych. Produkt marki Mac Power charakteryzuje się masywną konstrukcją i precyzyjnym wykonaniem, co zapewnia niezawodność pracy w trudnych warunkach eksploatacyjnych. Jest to kluczowy komponent umożliwiający шарниrowe połączenie siłownika z maszyną roboczą, co jest niezbędne dla prawidłowego przenoszenia sił i kompensacji niewielkich niewspółosiowości.

Kluczowe parametry techniczne i wymiary

Element został zaprojektowany zgodnie z normą DIN 648, co gwarantuje jego kompatybilność z standardowymi rozwiązaniami stosowanymi w hydraulice siłowej. Poniżej przedstawiamy szczegółowe dane techniczne, które są kluczowe przy doborze odpowiedniego ucha do istniejącej konstrukcji siłownika:

• Średnica wewnętrzna (d): 40 mm – dopasowana do tłoczyska lub trzpienia siłownika.
• Średnica zewnętrzna łożyska (D): 62 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 45 mm.
• Długość całkowita (D2): 100 mm.
• Szerokość (C1): 35 mm.
• Wysokość (L6): 119 mm.
• Odstęp podstawy środkowego wału (H2): 69 mm.
• Szerokość bieżni (B): 28 mm.
• Kąt wychylenia (ß): 7°.

Materiał i konstrukcja

Ucho wykonane jest z wysokiej jakości stali ST52-3. W zależności od wielkości serii produkcyjnej, zastosowano stal kutą (dla mniejszych średnic) lub walcowaną, co zapewnia odpowiednią wytrzymałość na obciążenia dynamiczne i statyczne. Istotną cechą konstrukcyjną jest prostokątny kołnierz spawany, który ułatwia montaż elementu do korpusu siłownika. Połączenie wewnętrzne opiera się na układzie ślizgowym stal-stal, co wymaga regularnej konserwacji i smarowania w trakcie eksploatacji, aby zapewnić płynność ruchu i minimalizować zużycie powierzchni ciernej.

Zastosowanie i montaż

Produkt znajduje zastosowanie jako końcówka cylindra (cyl end cap). Jest dedykowany do budowy i regeneracji siłowników hydraulicznych stosowanych w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki kątowi wychylenia wynoszącą 7°, ucho pozwala na pewną swobodę ruchu, co chroni mechanizm przed nadmiernymi naprężeniami wynikającymi z geometrii układu hydraulicznego.

Przed montażem należy upewnić się, że wymiary otworu montażowego oraz średnica tłoczyska odpowiadają parametrom podanym w specyfikacji. Element wymaga obowiązkowej konserwacji zgodnie z zaleceniami producenta, co obejmuje regularne sprawdzanie stanu smarowania oraz czystości powierzchni roboczych.
