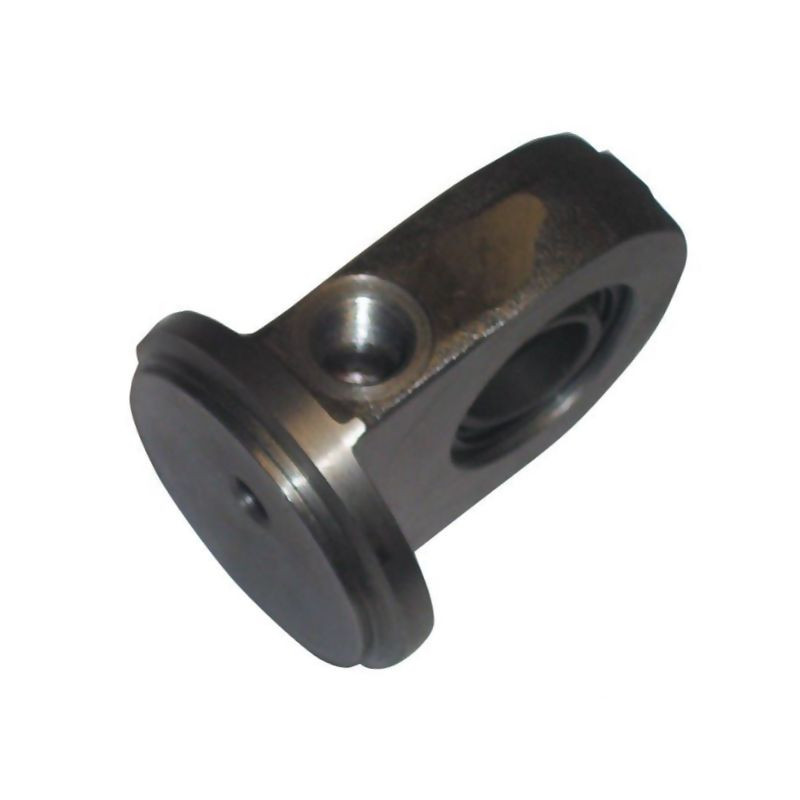

Dno siłownika z uchem łożyskowanym fi 90

Dno siłownika z uchem łożyskowanym fi 90 – precyzyjne mocowanie hydrauliczne

Dno siłownika z uchem łożyskowanym o średnicy fi 90 mm to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych. Produkt, oznaczony referencją D36039BEVHN090, został zaprojektowany z myślą o trwałości i łatwości integracji z cylindrami dwustronnie działającymi z serii SATURN C25. Wykonanie ze stali St52-3 gwarantuje wysoką odporność na obciążenia mechaniczne oraz stabilność pracy w wymagających warunkach przemysłowych i rolniczych.

Konstrukcja tego elementu wyróżnia się zoptymalizowaną geometrią, która umożliwia mniejszą długość montażową w porównaniu do standardowych rozwiązań. Dzięki temu aplikatorzy zyskują większą swobodę w projektowaniu przestrzeni roboczej maszyny, nie tracąc przy tym na sztywności połączenia. Ucho łożyskowane zapewnia prawidłowe osadzenie siłownika, redukując naprężenia boczne i wydłużając żywotność całego układu napędowego.

Specyfikacja techniczna i wymiary

Produkt charakteryzuje się precyzyjnie zdefiniowanymi parametrami geometrycznymi, które są kluczowe dla poprawnego dopasowania do korpusu siłownika. Poniżej przedstawiono szczegółowe dane techniczne wynikające bezpośrednio ze specyfikacji producenta:

• Średnica wewnętrzna rury (F): 90 mm
• Średnica otworu (L): 35 mm
• Przyłącze gwintowe: 1/2 cala BSP (oznaczone jako E: G 1/2 cal)
• Materiał wykonania: Stal St52-3
• Powierzchnia styku: Stal / stal
• Długość całkowita (A): 115 mm
• Wysokość (H): 90 mm
• Grubość (J): 35 mm
• Odstęp środkowy otwór do dolnej części (B): 70 mm
• Szerokość ucha (K): 52 mm
• Wymiar C: 30 mm
• Wymiar D: 27 mm
• Wymiar F [BSP]: 90 mm
• Wymiar G [BSP]: 66.5 mm

Zastosowanie i kompatybilność

Dno siłownika jest dedykowane do współpracy z cylindrami dwustronnie działającymi marki SATURN, konkretnie z serią C25. Jest to element niezbędny przy samodzielnej budowie lub regeneracji siłowników hydraulicznych, gdzie wymagane jest pewne i szczelne zamknięcie cylindra oraz zapewnienie punktu mocowania. Dzięki zastosowaniu gwintu BSP 1/2 cala, element ten umożliwia łatwe podłączenie przewodów hydraulicznych lub czujników, w zależności od konfiguracji układu.

Stal St52-3, z której wykonano dno, to materiał konstrukcyjny o dobrej spawalności i wytrzymałości, co czyni go idealnym wyborem do aplikacji w maszynach rolniczych, budowlanych oraz warsztatowych. Powierzchnia styku stal-stal zapewnia stabilne oparcie dla uszczelek i innych elementów wewnętrznych siłownika.

Korzyści z wyboru produktu

• Optymalizacja przestrzeni: Mniejsza długość montażowa pozwala na bardziej kompaktową zabudowę siłownika.
• Trwałość: Wykonanie z wysokiej jakości stali konstrukcyjnej odporniej na odkształcenia.
• Precyzja: Dokładne wymiary zapewniające szczelność i poprawne działanie mechanizmu.
• Kompatybilność: Bezpośrednie dopasowanie do popularnej serii siłowników SATURN C25.

Zamawiając dno siłownika z uchem łożyskowanym fi 90, otrzymujesz produkt gotowy do montażu, spełniający rygorystyczne normy techniczne. Jest to rozwiązanie dla profesjonalistów ceniących niezawodność i precyzję w układach hydrauliki siłowej.
