Ucho tłoczyska fi 35, plus 61mm

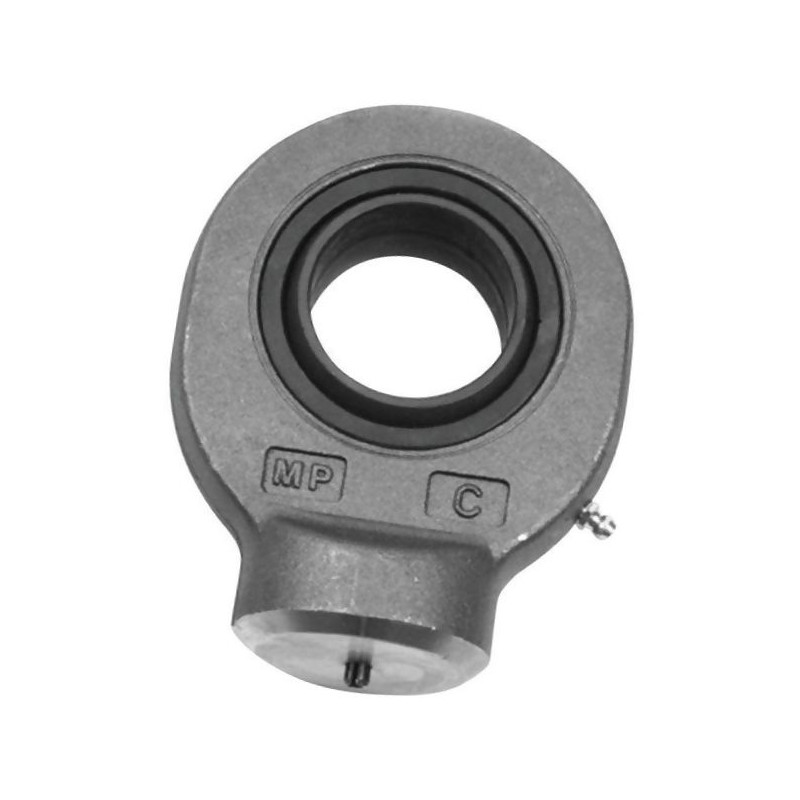

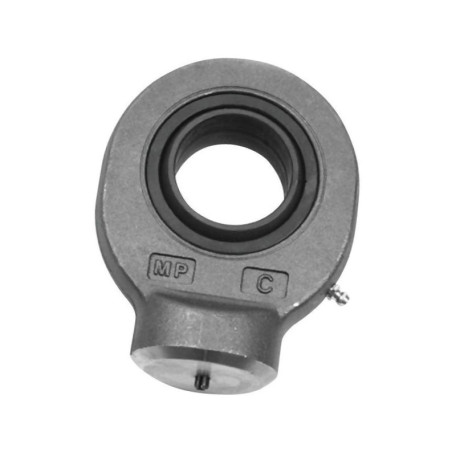

Ucho tłoczyska fi 35 mm – precyzyjne mocowanie siłownika hydraulicznego

Ucho tłoczyska o symbolu D36035DO to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych. Produkt marki Mac Power został zaprojektowany z myślą o trwałości i precyzyjnym spasowaniu z tłoczyskiem siłownika. Dzięki zastosowaniu wysokiej jakości stali ST52-3 oraz zaawansowanej obróbki mechanicznej, element ten zapewnia stabilne połączenie nawet w warunkach intensywnego obciążenia mechanicznego.

Konstrukcja ucha spełnia normę DIN 648, co gwarantuje jego kompatybilność z większością standardowych rozwiązań stosowanych w maszynach rolniczych, budowlanych oraz przemysłowych. Precyzyjne wymiary pozwalają na bezproblemową integrację z istniejącymi układami napędowymi, eliminując ryzyko luzów czy niewspółosiowości.

Kluczowe cechy konstrukcyjne i materiały

Produkt wykonany jest ze stali kutej ST52-3, charakteryzującej się wysoką wytrzymałością na rozciąganie i udarność. Taki dobór materiału zapewnia odporność na odkształcenia plastyczne podczas pracy pod dużym obciążeniem. Specjalistyczna obróbka końcówek ułatwia proces montażu poprzez spawanie.

• Cylindryczna końcówka spawalnicza: Umożliwia pewne i trwałe połączenie z tłoczyskiem siłownika.
• Kołek centrujący z krawędzią 45°: Facetka na końcu kołka ułatwia wprowadzenie elementu i zapewnia precyzyjne centrowanie przed spawaniem.
• Połączenie ślizgowe stal-stal: Konstrukcja oparta na współpracy dwóch stalowych powierzchni zapewnia niskie zużycie i długą żywotność mechanizmu.

Dane techniczne i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne ucha tłoczyska, które są kluczowe przy doborze zamiennika lub projektowaniu nowego układu mocowania. Wszystkie wymiary są zgodne z normą DIN 648.

• Średnica wewnętrzna (d): 35 mm – dopasowana do tłoczyska o średnicy fi 35 mm.
• Średnica zewnętrzna (D): 55 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 39,7 mm.
• Szerokość całkowita (D2): 82 mm.
• Średnica D6: 47 mm.
• Grubość D7: 4 mm.
• Wysokość obudowy (C1): 21 mm.
• Długość całkowita (L6): 102 mm.
• Długość L7: 42 mm.
• Wysokość pierścienia wewnętrznego (B): 25 mm.
• Odstęp podstawy środkowego wału (H2): 61 mm.
• Kąt wychyłu (ß): 6°.
• Materiał: Stal ST52-3, kuta.
• Norma: DIN 648.

Zastosowanie i konserwacja

Ucho tłoczyska Mac Power znajduje zastosowanie głównie jako element łączący tłoczysko siłownika hydraulicznego z mechanizmem roboczym maszyny. Jest to komponent niezbędny w naprawach i regeneracji siłowników w sprzęcie rolniczym, leśnym oraz budowlanym. Ze względu na charakter pracy w układach hydraulicznych, element ten podlega obowiązkowej konserwacji. Regularne smarowanie i kontrola stanu technicznego połączenia ślizgowego są kluczowe dla utrzymania pełnej sprawności układu i zapobiegania przedwczesnemu zużyciu.
