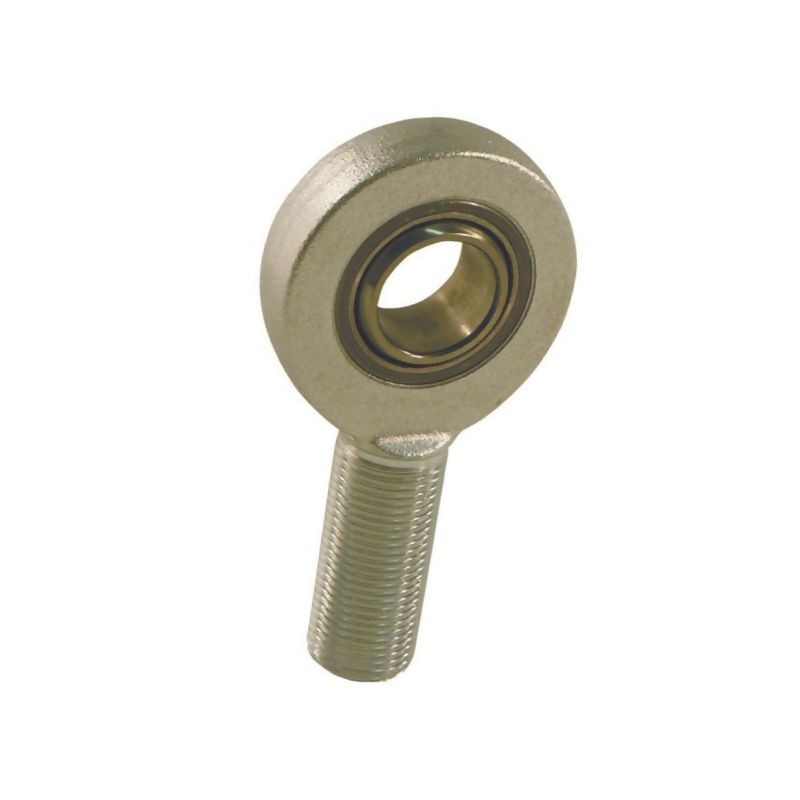

Ucho siłownika fi 20mm gwint zewnętrzny M20x1,5 R INA

Profesjonalne ucho siłownika INA/FAG – precyzja i trwałość

Prezentowane ucho siłownika marki INA/FAG to wysokiej klasy element mocujący, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt oznaczony numerem katalogowym D360R20DO2RSINA (oraz oryginalnym GAR20-DO-2RS) stanowi kluczowy komponent układu hydraulicznego, zapewniając stabilne i bezpieczne połączenie siłownika z mechanizmem roboczym. Dzięki zastosowaniu rozwiązań zgodnych z normami DIN 648 oraz ISO 6126, element ten gwarantuje pełną kompatybilność z popularnymi typami siłowników dostępnych na rynku.

Konstrukcja i materiały wykonania

Sercem tego ucha jest głowica przegubu podlegająca obowiązkowej konserwacji, wykonana zgodnie z serią wymiarową E i kształtem A. Kluczową cechą konstrukcyjną jest para ślizgowa wykonana w konfiguracji stal/stal, co zapewnia wysoką odporność na obciążenia dynamiczne oraz długotrwałą pracę nawet w trudnych warunkach eksploatacyjnych. Uchwyt wyposażony jest w gwint zewnętrzny prawoskrętny, co ułatwia montaż i demontaż przy użyciu standardowych narzędzi.

Całość została poddana procesowi ocynkowania, co stanowi skuteczną barierę ochronną przed korozją i czynnikami atmosferycznymi. Takie zabezpieczenie powierzchniowe wydłuża żywotność elementu, chroniąc go przed wilgocią, brudem i chemią rolniczą, z którą często mają do czynienia maszyny pracujące w terenie.

Parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary, aby upewnić się, że produkt idealnie pasuje do posiadanej aplikacji. Poniżej przedstawiono szczegółowe dane techniczne zgodne ze specyfikacją producenta:

• Średnica wewnętrzna (d): 20 mm – odpowiada średnicy sworznia mocującego.
• Gwint zewnętrzny (d3): M20x1,5 mm – precyzyjny gwint metryczny.
• Długość gwintu (l1): 43 mm.
• Średnica zewnętrzna łożyska (D): 35 mm.
• Wysokość pierścienia wewnętrznego (B): 16 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (d1): 24,1 mm.
• Szerokość (d2): 53 mm.
• Odstęp podstawy środkowego wału (h): 78 mm.
• Całkowita długość (l2): 104,5 mm.
• Wysokość obudowy (C1): 13 mm.
• Długość L7: 27,5 mm.
• Kąt wychylenia (α/ß): 9° – pozwala na pracę w zakresie lekkich odchyleń osiowych.

Zastosowanie i korzyści

Ucho siłownika INA/FAG znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna transmisja siły w układach hydraulicznych. Jest to element niezbędny przy regeneracji lub budowie nowych układów napędowych w ciągnikach rolniczych, kombajnach, ładowaczach czołowych oraz maszynach drogowych. Wybór produktu od renomowanego producenta, jakim jest INA/FAG, to gwarancja zachowania parametrów wytrzymałościowych przez długi czas.

Dzięki standardowemu gwintowi M20x1,5 i średnicy otworu 20 mm, element ten jest łatwo dostępny w wymianie i nie wymaga stosowania nietypowych adapterów. Solidne wykonanie ze stali oraz ochrona antykorozyjna sprawiają, że jest to inwestycja, która zwraca się poprzez bezawaryjną pracę maszyny i redukcję kosztów serwisowych.
