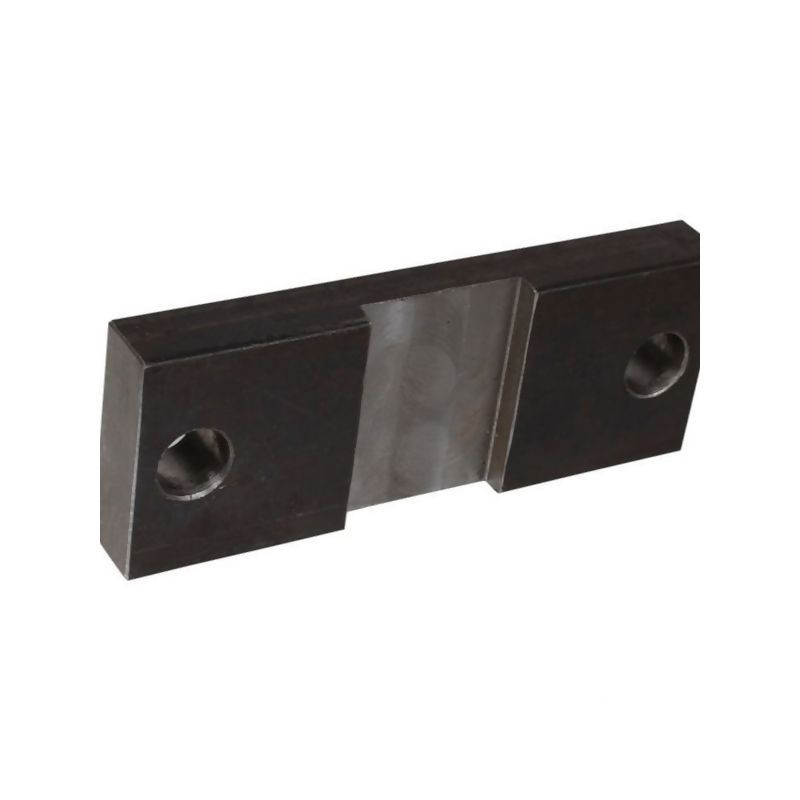

Stopka mocująca 70 / N

Stopka mocująca 70 / N – solidna baza do montażu siłowników hydraulicznych

Stopka mocująca o symbolu D36039BEVM070N to kluczowy element konstrukcyjny przeznaczony do stabilnego osadzenia siłowników hydraulicznych. Produkt został zaprojektowany z myślą o montażu własnym, co pozwala na elastyczne dopasowanie układu hydraulicznego do indywidualnych potrzeb maszyny lub urządzenia. Dzięki zastosowaniu spawanej podstawy, element charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na obciążenia dynamiczne występujące podczas pracy siłownika.

Kluczową cechą tej stopki jest precyzyjnie wykonany otwór montażowy o średnicy 70 mm, który zapewnia prawidłowe prowadzenie i centrowanie korpusu siłownika. Element ten stanowi niezawodne połączenie między siłownikiem a ramą maszyny, przenosząc siły robocze i zapobiegając niepożądanym przemieszczeniom podczas cykli pracy. Jakość wykonania gwarantuje długotrwałą eksploatację nawet w trudnych warunkach warsztatowych i rolniczych.

Kluczowe wymiary i parametry techniczne

Prawidłowy dobór elementów mocujących jest krytyczny dla bezpieczeństwa i efektywności pracy układu hydraulicznego. Poniższe dane techniczne pozwalają na weryfikację kompatybilności stopki z posiadanym siłownikiem oraz przestrzenią montażową w maszynie. Wszystkie wymiary są podane w milimetrach, a gwint przyłącza w calach BSP.

• Otwór montażowy: 70 mm – średnica otworu na korpus siłownika.
• Średnica otworów mocujących (Ø H): 18 mm – umożliwia użycie standardowych śrub mocujących.
• Rozstaw otworów (E): 130 mm – odległość między środkami otworów mocujących.
• Szerokość podstawy (B): 60 mm.
• Długość całkowita (D): 160 mm.
• Wysokość stopki (A): 53 mm.
• Grubość podstawy (C): 20 mm.
• Gwint przyłącza (G [BSP]): 7.00 mm (oznaczenie calowe, typowe dla przyłączy hydraulicznych).

Zastosowanie i zalety produktu

Stopka mocująca 70 / N znajduje szerokie zastosowanie w branży rolniczej, budowlanej oraz w serwisach hydrauliki siłowej. Jest idealnym rozwiązaniem dla mechaników i konstruktorów tworzących własne układy napędowe lub modernizujących istniejące maszyny. Spawana konstrukcja zapewnia sztywność połączenia, co jest niezbędne przy pracy z wysokimi ciśnieniami roboczymi.

Główne zalety tego elementu to:

• Łatwy montaż: Spawana podstawa ułatwia integrację z ramami maszyn i konstrukcjami stalowymi.
• Uniwersalność: Standardowe wymiary pozwalają na współpracę z wieloma typami siłowników o odpowiedniej średnicy tłoka/korpusu.
• Trwałość: Wykonanie z materiałów odpornych na odkształcenia gwarantuje długą żywotność elementu.
• Precyzja: Dokładne wymiary otworów zapewniają poprawne osadzenie siłownika bez luzów.

Przed zakupem zaleca się dokładne zmierzenie dostępnej przestrzeni montażowej oraz średnicy korpusu siłownika, aby upewnić się, że wymiary A, B, D oraz średnica otworu 70 mm są zgodne z wymaganiami Twojej aplikacji. Produkt dostępny jest w sprzedaży jako sztuka, co pozwala na zakup dokładnie takiej liczby elementów, jaka jest niezbędna do realizacji projektu.
