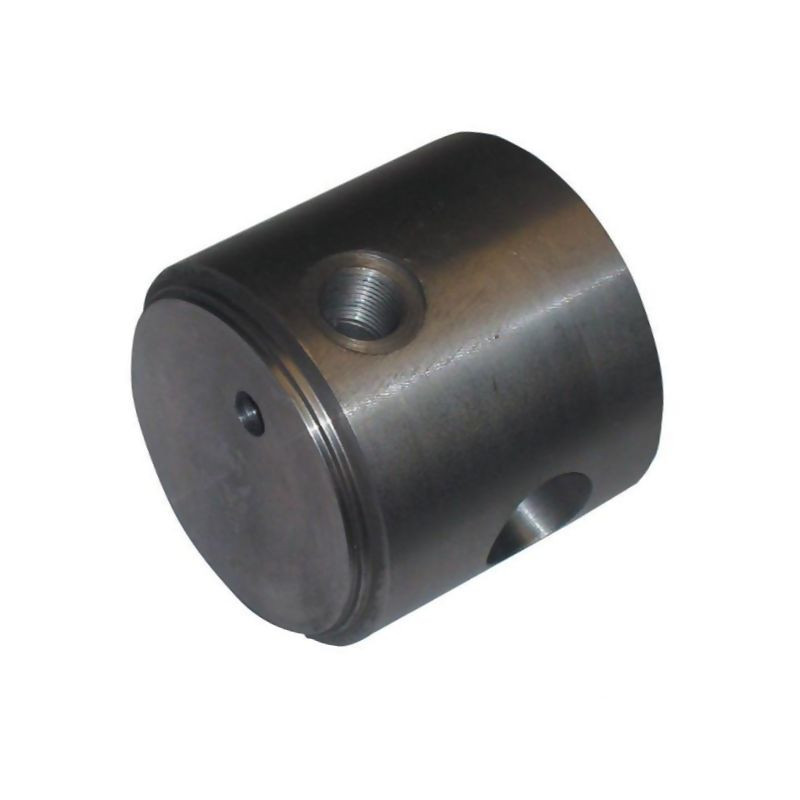

Dno siłownika z zasilaniem fi 40

Dno siłownika z zasilaniem fi 40 – precyzyjne mocowanie podłogowe

Dno siłownika z zasilaniem fi 40 to kluczowy element konstrukcyjny przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt stanowi integralną część systemu mocowań siłowników, zapewniając stabilne i trwałe połączenie z podłożem. Zaprojektowany z myślą o cylindrach dwustronnie działających z serii SATURN C25, element ten gwarantuje wysoką kompatybilność oraz niezawodność działania w wymagających warunkach pracy.

Konstrukcja opiera się na wysokiej jakości stali St52-3, co zapewnia odpowiednią wytrzymałość mechaniczną i odporność na obciążenia. Powierzchnia styku typu stal/stal gwarantuje stabilność mocowania, a precyzyjne wykonanie wymiarów pozwala na bezproblemowy montaż z wykorzystaniem standardowych narzędzi warsztatowych.

Kluczowe wymiary i specyfikacja techniczna

Przed zakupem warto zweryfikować wymiary, aby upewnić się, że produkt pasuje do posiadanej jednostki napędowej. Poniżej przedstawiono szczegółowe parametry techniczne, które definiują ten konkretny model dna siłownika:

• Długość całkowita (A): 64 mm
• Odstęp (środkowy otwór do dolnej części) (B): 45 mm
• Średnica wewnętrzna rury (H): 40 mm
• Średnica otworu (G): 16,2 mm
• Wymiar C: 42 mm
• Wymiar D: 23 mm
• Wymiar F: 2 mm
• Przyłącze hydrauliczne: G 3/8 cala (BSP)
• Materiał wykonania: Stal St52-3
• Powierzchnia styku: Stal / stal

Zastosowanie i kompatybilność

Prezentowane dno siłownika jest dedykowane do cylindrów dwustronnie działających marki SATURN, seria C25. Dzięki zastosowaniu gwintowanego przyłącza G 3/8 cala, element umożliwia sprawne doprowadzenie czynnika hydraulicznego do wnętrza siłownika. Mniejsza długość montażowa (64 mm) pozwala na oszczędność miejsca w kompaktowych układach napędowych, co jest szczególnie istotne w maszynach rolniczych i urządzeniach przemysłowych o ograniczonej przestrzeni roboczej.

Produkt sprzedawany jest jako pojedyncza sztuka, co umożliwia wymianę uszkodzonych elementów lub budowę nowych układów hydraulicznych od podstaw. Precyzja wykonania otworów oraz gwintów zapewnia szczelność połączeń i minimalizuje ryzyko wycieków oleju hydraulicznego podczas pracy pod ciśnieniem.

Korzyści z wyboru produktu

• Solidne wykonanie: Zastosowanie stali St52-3 gwarantuje długą żywotność elementu nawet przy intensywnym użytkowaniu.
• Optymalna konstrukcja: Mniejsza długość montażowa ułatwia integrację z istniejącymi konstrukcjami maszyn.
• Dopasowanie do serii SATURN C25: Bezpośrednia kompatybilność eliminuje konieczność stosowania adapterów lub modyfikacji.
• Łatwość montażu: Standardowe wymiary i przyłącze BSP pozwalają na szybki montaż przy użyciu typowych narzędzi.
