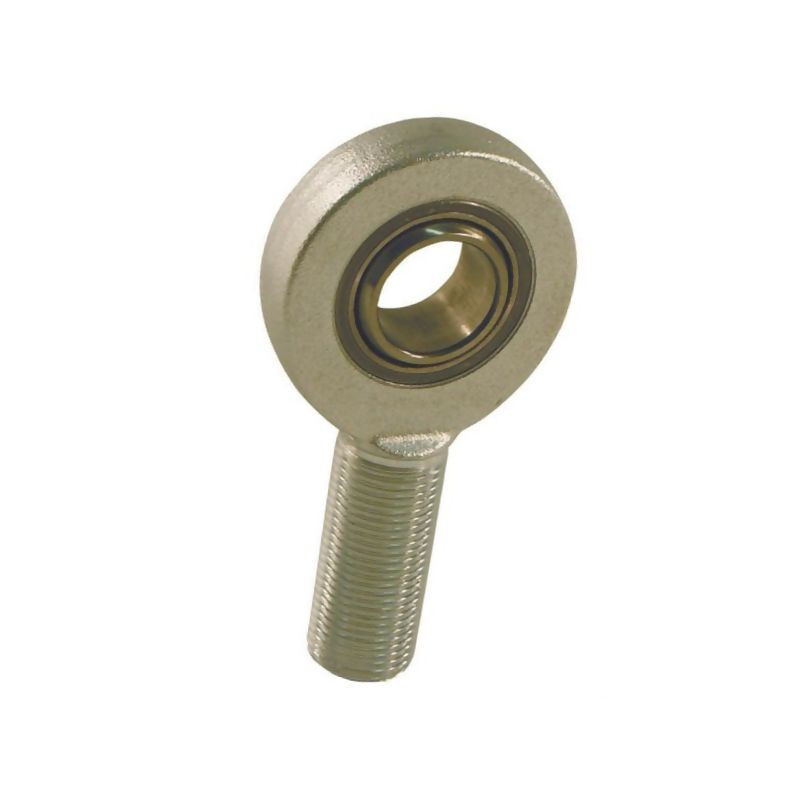

Ucho siłownika fi 20mm gwint zewnętrzny M20x1,5 R

Ucho siłownika hydraulicznego Mac Power – precyzja i wytrzymałość

Prezentowane ucho siłownika hydraulicznego marki Mac Power to profesjonalny element mocujący, zaprojektowany z myślą o zastosowaniach w maszynach rolniczych oraz układach hydraulicznych wymagających wysokiej niezawodności. Produkt oznaczony indeksem D360R20DO2RS (referencja dostawcy GAR20DO2RS) stanowi kluczowy komponent w punktach teoretycznych przegubu oraz w systemach zawieszenia cylindrów hydraulicznych. Jego konstrukcja zapewnia stabilne połączenie i przenoszenie obciążeń w trudnych warunkach eksploatacyjnych.

Element charakteryzuje się precyzyjnym wykonaniem z dbałością o detale techniczne. Istotną cechą jest dwustronne uszczelnienie wargowe, które skutecznie chroni wnętrze łożyska przed zanieczyszczeniami zewnętrznymi, takimi jak kurz, błoto czy wilgoć, co jest szczególnie istotne w pracy na polu. Połączenie ślizgowe stal-stal gwarantuje odpowiednią twardość i odporność na ścieranie, a ocynkowana powierzchnia zapewnia skuteczną ochronę antykorozyjną, wydłużając żywotność komponentu.

Kluczowe parametry techniczne i wymiary

Prawidłowy dobór części zamiennych wymaga dokładnej weryfikacji wymiarów. Poniższe dane techniczne są zgodne ze specyfikacją producenta i muszą być brane pod uwagę podczas montażu:

• Średnica otworu (d): 20 mm – dopasowana do sworznia o średnicy 20 mm.
• Gwint zewnętrzny: M20x1,5 mm (prawoskrętny, typ BSP), co umożliwia pewne i szczelne połączenie z trzpieniem siłownika.
• Średnica zewnętrzna łożyska (D): 35 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 24,1 mm.
• Szerokość pierścienia wewnętrznego/łożyska (B/D2): 16 mm (szerokość piasty) oraz 53 mm (całkowita szerokość elementu).
• Wysokość obudowy (C1): 13 mm.
• Odstęp podstawy środkowego wału (H): 78 mm.
• Długość gwintu (L1): 43 mm.
• Długość całkowita (L2): 104,5 mm.
• Kąt wychylenia (ß): 9 stopni, co pozwala na pracę w zakresie teoretycznych punktów przegubu.

Zastosowanie i konserwacja

Ucho siłownika Mac Power znajduje zastosowanie w szerokim spektrum maszyn rolniczych, gdzie kluczowa jest wytrzymałość połączeń hydraulicznych. Jest to element podlegający obowiązkowej konserwacji. Regularne smarowanie i kontrola stanu uszczelnień wargowych są niezbędne do utrzymania pełnej sprawności mechanizmu. Dzięki zastosowaniu wysokiej jakości materiałów i obróbce powierzchniowej (ocynkowanie), produkt oferuje długą żywotność nawet przy intensywnym użytkowaniu.

Zakup tego elementu pozwala na szybką i bezproblemową naprawę lub modernizację układu hydraulicznego w posiadanej maszynie. Precyzyjne wymiary gwintu M20x1,5 oraz średnicy otworu 20 mm zapewniają kompatybilność z wieloma standardowymi siłownikami dostępnymi na rynku wtórnym i OEM.
