Ucho tłoczyska fi 70, plus 115mm

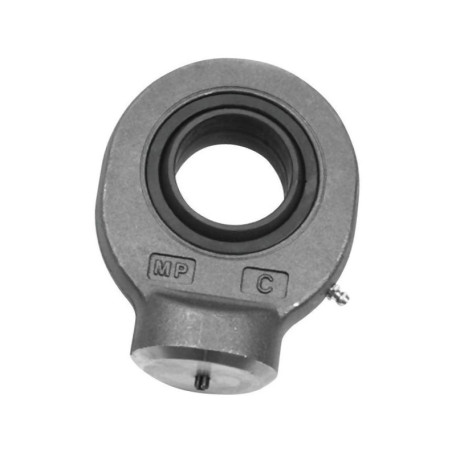

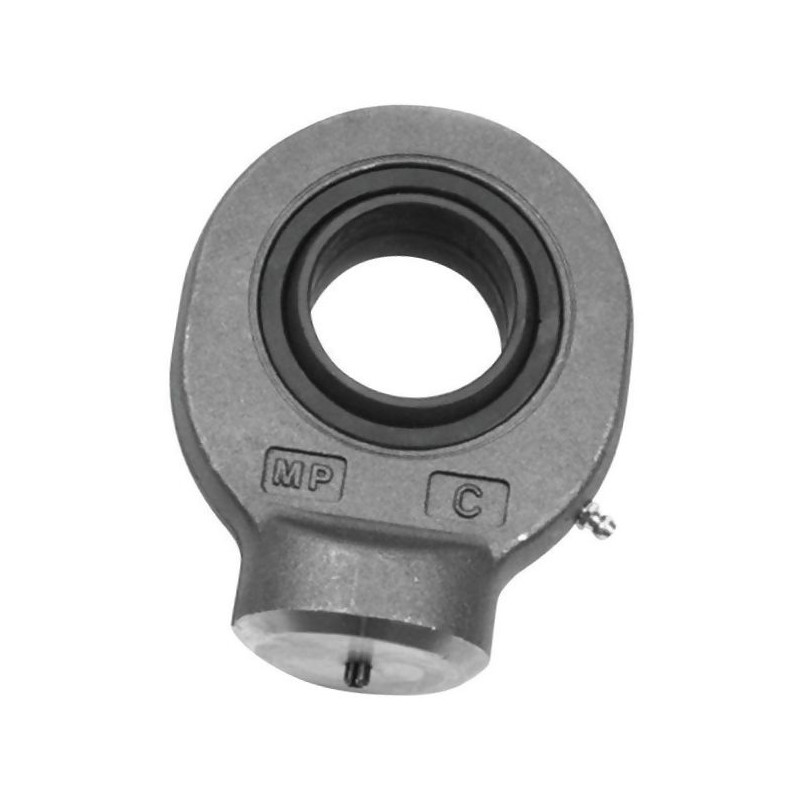

Profesjonalne ucho tłoczyska Mac Power D36070DO do siłowników hydraulicznych

Ucho tłoczyska o symbolu D36070DO marki Mac Power to precyzyjny element mocujący, zaprojektowany z myślą o zastosowaniach w hydraulice siłowej. Produkt stanowi kluczowy komponent umożliwiający połączenie tłoczyska siłownika z mechanizmem roboczym maszyny. Dzięki zastosowaniu wysokiej jakości stali ST52-3 oraz kutej konstrukcji, element charakteryzuje się wyjątkową trwałością i odpornością na obciążenia dynamiczne oraz statyczne występujące w ciężkich warunkach pracy.

Prezentowane ucho jest dedykowane do tłoczysk o średnicy 70 mm. Jego konstrukcja uwzględnia standard DIN 648, co gwarantuje kompatybilność z większością popularnych rozwiązań stosowanych w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt dostarczany jest jako element do samodzielnego montażu, wymagający profesjonalnej obróbki i spawania, co pozwala na idealne dopasowanie do indywidualnych potrzeb konkretnego układu hydraulicznego.

Kluczowe cechy konstrukcyjne i materiałowe

Głównym atutem tego ucha tłoczyska jest jego solidne wykonanie ze stali ST52-3. Materiał ten, poddany procesowi kucia, zapewnia wysoką wytrzymałość na rozciąganie i udarność, co jest krytyczne dla bezpieczeństwa pracy całego układu hydraulicznego. Konstrukcja przewiduje cylindryczną końcówkę spawalniczą oraz kołek centrujący z krawędzią spawalniczą pod kątem 45°, co znacznie ułatwia proces montażu i zapewnia precyzyjne osadzenie elementu.

Ważnym aspektem technicznym jest zastosowanie połączenia ślizgowego stal-stal. Rozwiązanie to minimalizuje tarcie w miejscu styku elementów ruchomych, zapewniając płynność pracy siłownika i redukując zużycie mechaniczne. Należy pamiętać, że produkt podlega obowiązkowej konserwacji, co jest standardem w przypadku elementów narażonych na intensywne tarcie i pracę w środowisku zewnętrznym.

Specyfikacja techniczna i wymiary

Poniżej przedstawiamy szczegółowe parametry techniczne ucha tłoczyska Mac Power D36070DO. Wszystkie wymiary są zgodne z danymi producenta i należy je bezwzględnie uwzględnić przy projektowaniu lub naprawie układu mocowania.

• Średnica wewnętrzna (d): 70 mm – dopasowanie do tłoczyska
• Średnica zewnętrzna (D): 105 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 77,8 mm
• Szerokość całkowita (D2): 160 mm
• Wysokość obudowy (C1): 42 mm
• Wysokość pierścienia wewnętrznego (B): 49 mm
• Długość całkowita (L6): 195 mm
• Długość części cylindrycznej (L7): 87 mm
• Odstęp podstawy środkowego wału (H2): 115 mm
• Grubość ścianki/elementu (D7): 6 mm
• Kąt wychylenia (ß): 6°
• Materiał: Stal ST52-3, kuta
• Standard: DIN 648

Zastosowanie i montaż

Ucho tłoczyska fi 70 znajduje szerokie zastosowanie w mechanizmach wymagających przenoszenia dużych sił przy zachowaniu możliwości wychylenia. Jest niezbędne w siłownikach hydraulicznych stosowanych w ładowaczach czołowych, przyczepach rolniczych, koparkach czy prasach. Dzięki kątowemu zakresowi pracy wynoszącemu 6 stopni w każdą stronę, element kompensuje niewielkie niedopasowania geometryczne podczas pracy maszyny.

Montaż wymaga umiejętności spawalniczych oraz dostępu do odpowiedniego sprzętu. Cylindryczna końcówka spawalnicza oraz specjalnie profilowany kołek centrujący umożliwiają trwałe i sztywne połączenie z tłoczyskiem. Po zamontowaniu konieczne jest regularne smarowanie i konserwacja połączenia ślizgowego, aby zapobiec zatarciom i ensure długotrwałą bezawaryjną pracę.
