Drążek kierowniczy

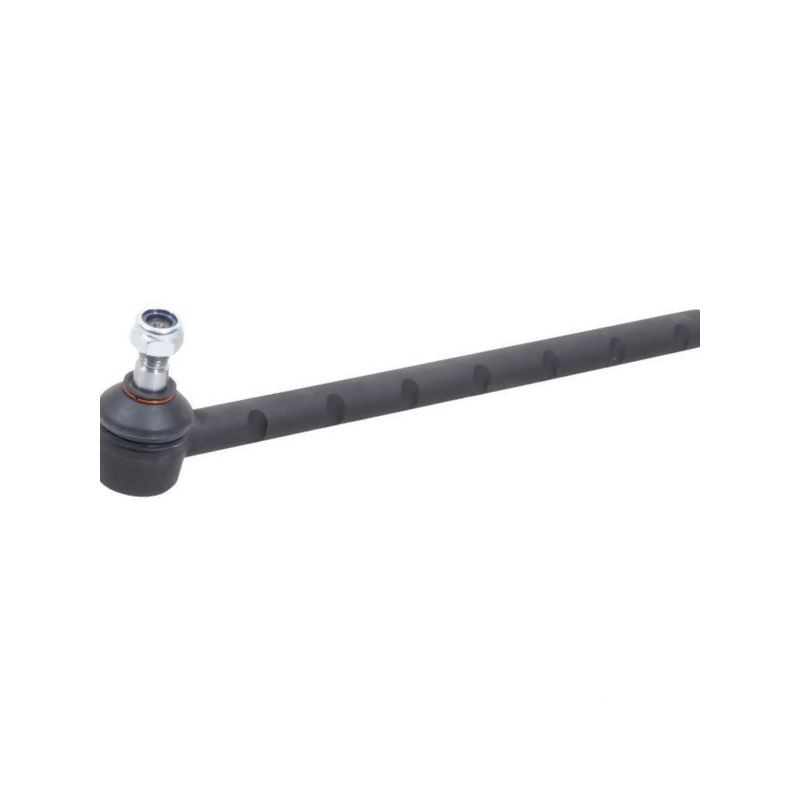

Drążek kierowniczy SHP123KR – precyzyjne sterowanie i trwałość

Drążek kierowniczy o numerze katalogowym SHP123KR (referencja dostawcy) oraz indeksie 131123K to kluczowy element układu kierowniczego, zapewniający precyzyjne przenoszenie siły z mechanizmu kierowniczego na koła pojazdu. Produkt został zaprojektowany z myślą o wysokiej odporności na obciążenia mechaniczne oraz zmienne warunki eksploatacyjne, co jest niezbędne w maszynach rolniczych i urządzeniach technicznych.

Kluczowym aspektem tego komponentu jest jego specyficzna konstrukcja gwintu oraz geometryczne parametry osadzenia. Drążek charakteryzuje się metrycznym gwintem M16 po stronie stożka, co zapewnia stabilne i bezpieczne mocowanie. Precyzyjne wykonanie nacięć oraz zachowanie odpowiednich tolerancji wymiarowych gwarantuje bezproblemowy montaż i długotrwałą eksploatację bez luzów.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem w celu zapewnienia pełnej kompatybilności z posiadanym pojazdem lub maszyną. Wszystkie wymiary podane są w milimetrach, a parametry gwintu są zgodne z normami metrycznymi.

• Referencja dostawcy: SHP123KR
• Indeks produktu: 131123K
• Średnica gwintu (strona stożka): M16
• Skok gwintu: 1.50 mm
• Ilość nacięć: 7 (z prawej strony)
• Długość całkowita: 400 mm
• Długość gwintu (strona stożka): 24 mm
• Długość stożka (E): 21.5 mm
• Średnica zewnętrzna drążka (B): 24 mm
• Szerokość główki (C): 24 mm (w specyfikacji oznaczone jako C, wartość 24 mm)
• Szerokość klucza/główki: 23.8 mm
• Średnica osadzenia min. (D1): 17.2 mm
• Średnica osadzenia max. (D2): 19.8 mm
• Ilość rowków: 7

Zastosowanie i kompatybilność

Drążek ten znajduje zastosowanie w układach kierowniczych wymagających solidnego połączenia mechanicznego. Ze względu na specyficzne wymiary stożka oraz parametry gwintu M16, produkt dedykowany jest do konkretnych modeli maszyn, w których oryginalny producent stosował części o zbliżonych parametrach geometrycznych.

Warto zwrócić uwagę na numer OE/C7NN3281A wspomniany w krótkim opisie, który często wskazuje na kompatybilność z częściami stosowanymi w starszych modelach ciągników rolniczych marki Ford lub New Holland, gdzie tego typu drążki były standardowym wyposażeniem układu kierowniczego. Przed montażem zaleca się porównanie wymiarów starego drążka, w szczególności długości całkowitej (400 mm) oraz średnicy osadzenia stożka (17.2–19.8 mm), z danymi nowego elementu.

Korzyści z wyboru produktu SHP123KR

• Precyzyjne wykonanie gwintu: Metryczny gwint M16 o skoku 1.50 mm zapewnia pewne dokręcenie i odporność na wibracje.
• Optymalna geometria stożka: Długość stożka wynosząca 21.5 mm oraz odpowiedni kąt osadzenia gwarantują stabilne prowadzenie koła.
• Wytrzymała konstrukcja: Drążek o średnicy zewnętrznej 24 mm jest odporny na zginanie i skręcanie podczas pracy w trudnym terenie.
• Łatwość montażu: Standardowe wymiary i 7 nacięć z prawej strony ułatwiają instalację przy użyciu typowych narzędzi warsztatowych.

Produkt dostępny jest w cenie za sztukę. Ze względu na specyfikę części zamiennych do układów kierowniczych, zalecamy dokładne sprawdzenie numerów katalogowych oraz wymiarów przed finalizacją zamówienia, aby uniknąć niezgodności w montażu.
