Drążek kierowniczy stożek-27/30,5-1:10, M22x1,5R L-530mm, WL Manitou 601221

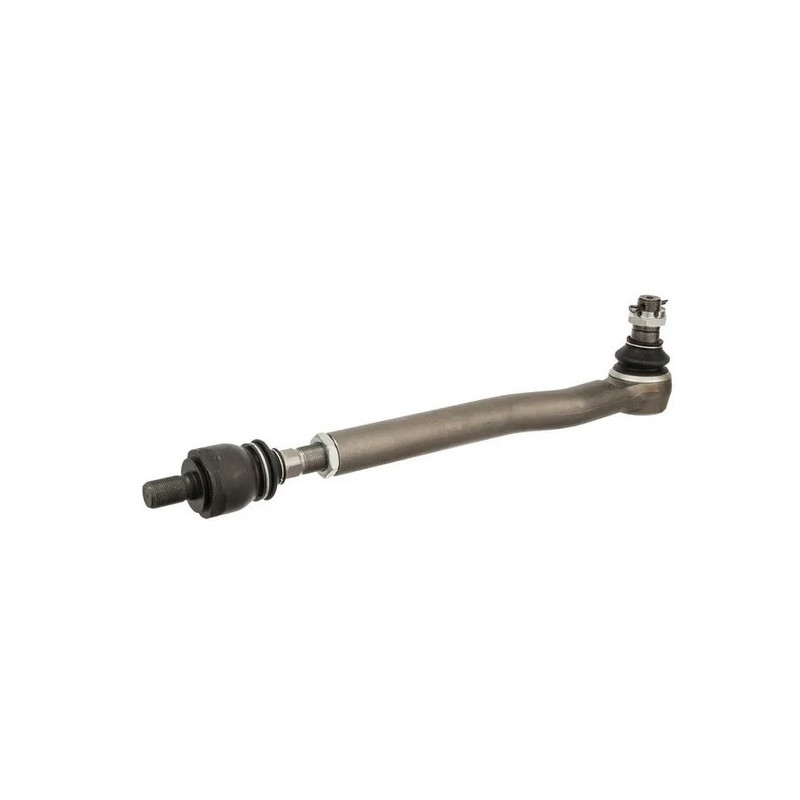

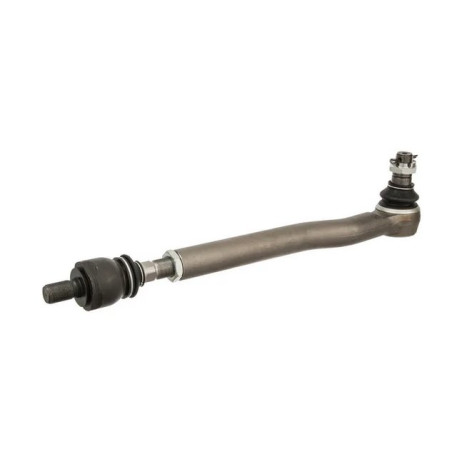

Profesjonalny drążek kierowniczy Kramp do maszyn Manitou

Prezentowany produkt to wysokiej klasy drążek kierowniczy ze stabilizatorem, zaprojektowany z myślą o zapewnieniu precyzyjnego prowadzenia i stabilności w ciężkich maszynach budowlanych oraz rolniczych. Element ten, oznaczony referencją dostawcy SHP647KR oraz numerem katalogowym Kramp 01304015076S, stanowi kluczowy komponent układu kierowniczego, odpowiadający za przenoszenie sił sterujących na koła jezdne. Jego konstrukcja uwzględnia specyficzne wymagania maszyn marki Manitou, co potwierdza kompatybilność z oryginalnym numerem WL Manitou 601221.

Zastosowanie tego drążka jest niezbędne w sytuacjach, gdy oryginalny element uległ zużyciu, odkształceniu lub uszkodzeniu mechanicznemu. Precyzyjne wykonanie oraz dobór odpowiednich materiałów gwarantują długotrwałą eksploatację nawet w trudnych warunkach pracy, takich jak wibracje, obciążenia dynamiczne i zmienne warunki atmosferyczne. Produkt jest dostarczany jako nowa część (stan: nowy), gotowa do bezpośredniego montażu.

Kluczowe parametry techniczne i wymiary

Poprawny dobór części zamiennych wymaga ścisłego dopasowania wymiarów geometrycznych oraz parametrów gwintów. Poniższe dane techniczne pochodzą bezpośrednio ze specyfikacji producenta i muszą być zweryfikowane z mierzoną częścią przed zakupem:

• Długość całkowita: 460 mm
• Długość robocza (A): 360 mm
• Średnica zewnętrzna drążka (B): 38 mm
• Średnica osadzenia stożka: od 27 mm (min) do 30,2 mm (max)
• Długość stożka (E): 32 mm
• Szerokość główki: 66 mm
• Kształt: Drążek zakrzywiony

Specyfikacja gwintów i połączeń

Drążek wyposażony jest w dwa różne zakończenia gwintowane, co jest typowe dla elementów łączących przekładnię kierowniczą z wahaczem lub zwrotnicą. Parametry gwintów są następujące:

Strona drążka (dłuższa):

• Średnica gwintu (C): M24
• Skok gwintu: 1.50 mm
• Długość gwintu: 75 mm
• Typ gwintu: Metryczny
• Kierunek gwintu: Prawy

Strona krótka (końcówka):

• Średnica gwintu (F/C1): M24 lub M22 (zgodnie ze specyfikacją)
• Skok gwintu: 1.50 mm
• Długość gwintu: 26,6 mm
• Typ gwintu: Metryczny
• Kierunek gwintu: Prawy

Zastosowanie i kompatybilność

Produkt ten znajduje zastosowanie w układach kierowniczych maszyn, gdzie wymagana jest wysoka precyzja i wytrzymałość. Dzięki zgodności z numerem oryginalnym WL Manitou 601221, jest to dedykowane rozwiązanie dla ładowaczy teleskopowych i innych maszyn tej marki. Należy również zwrócić uwagę na numery cross-reference takie jak 10062909 oraz 960580, które mogą pojawiać się w katalogach części zamiennych.

Montaż drążka kierowniczego wymaga odpowiednich narzędzi oraz zachowania momentów dokręcania zalecanych przez producenta maszyny. Ze względu na bezpieczeństwo eksploatacji, po wymianie elementu zalecana jest kontrola geometrii układu kierowniczego oraz ewentualna regulacja luzów. Produkt sprzedawany jest w jednostkach sztukowych.
