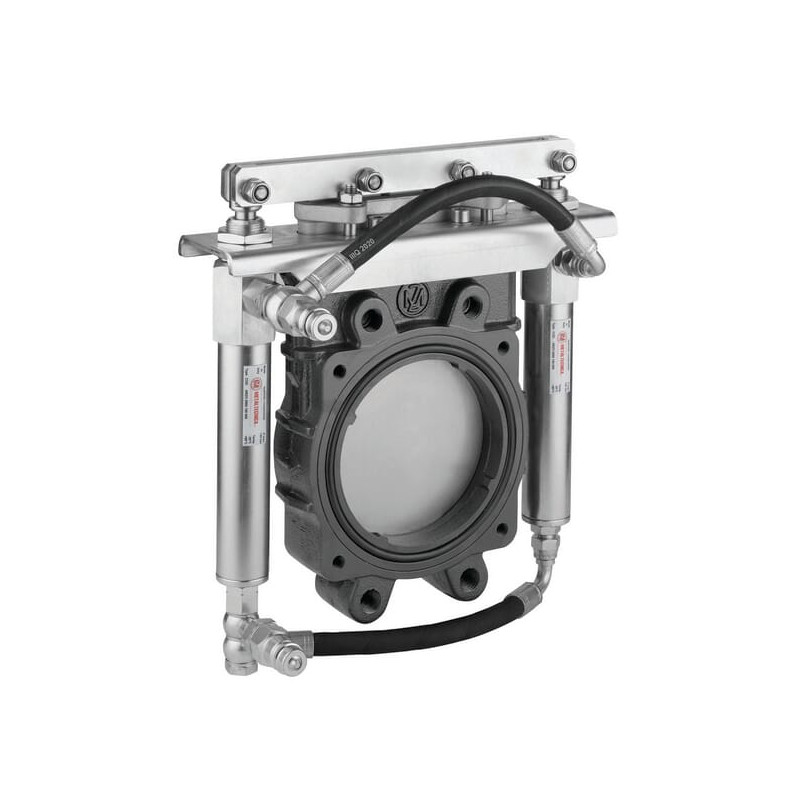

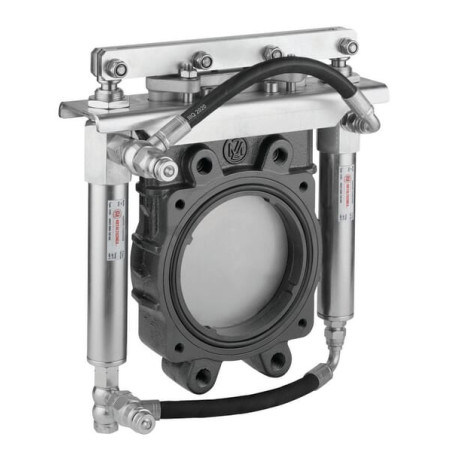

Kompaktowa zasuwa nożowa 6" (hydrauliczna)

Kompaktowa zasuwa nożowa hydrauliczna 6" – precyzja i trwałość w systemach przepływu

Prezentowana kompaktowa zasuwa nożowa o nominalnej średnicy otworu 6 cali (150 mm) to zaawansowane technologicznie rozwiązanie przeznaczone do efektywnego odcinania przepływu mediów ciekłych. Produkt marki MZ, oznaczony indeksem ARZO0101150560, został zaprojektowany z myślą o zastosowaniach wymagających wysokiej niezawodności oraz odporności na trudne warunki eksploatacyjne. Dzięki hydraulicznemu napędowi dwustronnego działania, obsługa zaworu jest szybka, precyzyjna i wymaga minimalnego wysiłku operatora.

Kluczową zaletą tej konstrukcji jest jej kompaktowa budowa, która umożliwia montaż w przestrzeniach o ograniczonych wymiarach, nie tracąc przy tym na wydajności. Zasuwa charakteryzuje się jednokierunkowym przepływem oraz pełną wodoszczelnością, co gwarantuje szczelność systemu nawet przy długotrwałym użytkowaniu. Specjalna konstrukcja zaworu odcinającego eliminuje ryzyko zapychania się mechanizmu, co jest częstym problemem w przypadku mediów zawierających zanieczyszczenia stałe.

Wytrzymała konstrukcja i materiały najwyższej klasy

Trwałość produktu zapewniają dobrane materiały konstrukcyjne. Obudowa wykonana jest z żeliwa, co nadaje całości odpowiednią sztywność i odporność na uszkodzenia mechaniczne. Natomiast sama zasuwa (nóż) wykonana została ze stali szlachetnej, co chroni ją przed korozją oraz zużyciem ściernym podczas pracy. Taka kombinacja materiałów sprawia, że zasuwa jest idealnym wyborem do instalacji wodociągowych, ściekowych oraz w przemyśle przetwórczym.

Zasuwa wyposażona jest w kołnierze montażowe z podwójnym kołnierzem, co ułatwia jej integrację z istniejącymi rurociągami. Ilość otworów montażowych wynosi 8, a rozstaw śrub na kole montażowym to 240 mm. Gwint otworów montażowych ma średnicę M20, co pozwala na stosowanie standardowych elementów złącznych dostępnych na rynku.

Parametry techniczne i specyfikacja hydrauliczna

Sercem urządzenia jest siłownik hydrauliczny o wysokich parametrach wytrzymałościowych. Ciśnienie robocze samego cylindra wynosi aż 120 BAR, co zapewnia dużą siłę potrzebną do przecięcia ewentualnych zanieczyszczeń lub pokonania oporów przepływu. Jednocześnie maksymalne ciśnienie robocze dla całego systemu (medium) wynosi 10 BAR. Zasuwa przystosowana jest do pracy w szerokim zakresie temperatur cieczy, od -15°C do 80°C.

Połączenie hydrauliczne cylindra realizowane jest poprzez złącze M18x1.5 (odpowiednik 1/2" x Ø20,5 ISO 7241-1 A), co zapewnia kompatybilność z popularnymi systemami hydrauliki siłowej. Skok cylindra wynosi 158 mm, co odpowiada pełnemu otwarciu lub zamknięciu przegrody.

Kluczowe cechy i wymiary montażowe

Przed zakupem warto zweryfikować wymiary zewnętrzne urządzenia, aby upewnić się, że zmieści się ono w przewidzianym miejscu instalacji. Poniżej zestawiono najważniejsze dane techniczne oraz wymiary gabarytowe:

• Nominalna średnica otworu zasuwy: 150 mm (6 cali)
• Szerokość całkowita (A): 350 mm
• Wysokość całkowita (H): 398 mm
• Dystans od środka otworu zasuwy do górnego końca przy zamkniętej zasuwie (I): 239 mm
• Dystans od osi do osi cylindra (L): 140 mm
• Średnica rozstawu śrub montażowych kołnierza (l2): 240 mm
• Średnica gwintu śrub montażowych (d2): M20
• Ilość otworów montażowych: 8 sztuk
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Hydrauliczny dwustronnego działania
• Ciśnienie robocze cylindra: 120 BAR
• Ciśnienie robocze max. systemu: 10 BAR
• Zakres temperatury roboczej cieczy: od -15°C do 80°C
• Typ przepływu: Jednokierunkowy
• Wodoszczelność: Tak
• Właściwości specjalne: Zawór odcinający nie zapycha się

Kompaktowa zasuwa nożowa MZ to inwestycja w bezawaryjną pracę instalacji. Jej solidne wykonanie i przemyślana konstrukcja hydrauliczna sprawiają, że jest to produkt polecany profesjonalistom oczekującym długiej żywotności i łatwości w konserwacji.
