Zasuwa płytowa 4" dwukierunkowa (pneumatyczna)

Zasuwa płytowa pneumatyczna 4" – niezawodna kontrola przepływu w aplikacjach rolniczych i przemysłowych

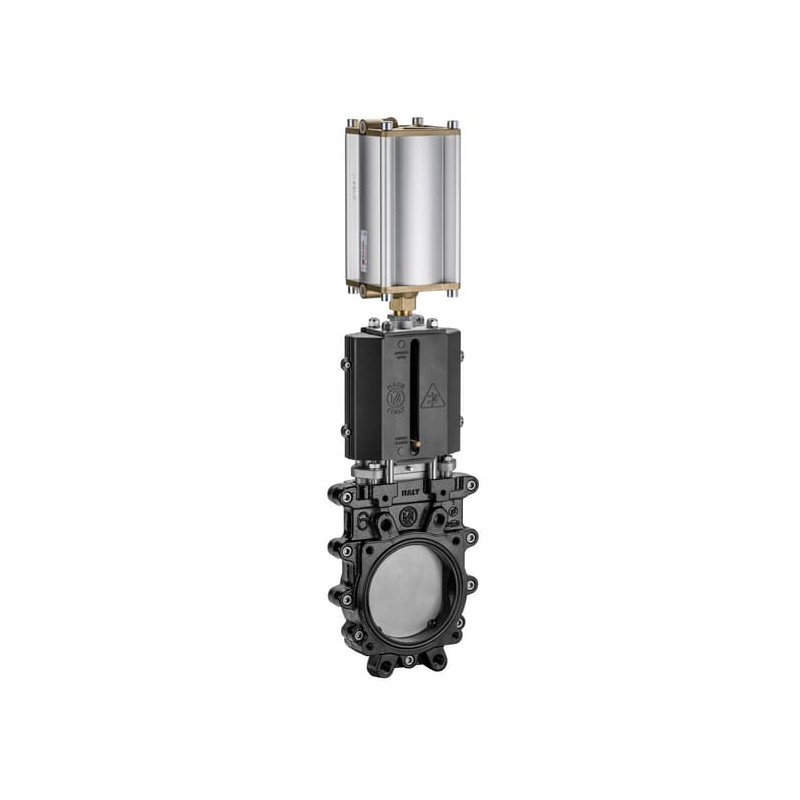

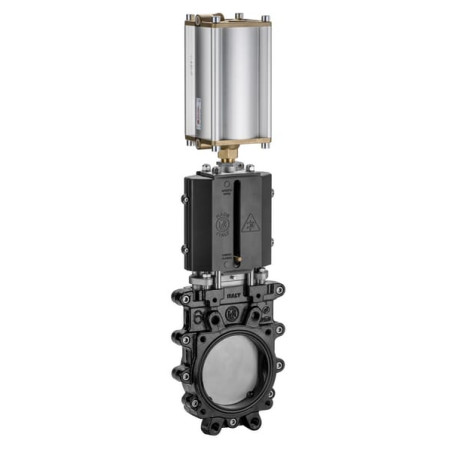

Zasuwa płytowa o nominalnej średnicy 4 cale (100 mm) z napędem pneumatycznym to zaawansowane technologicznie rozwiązanie zaprojektowane do pracy w wymagających warunkach. Produkt marki MZ, oznaczony indeksem ARZO0130100570, wyróżnia się dwukierunkowym działaniem oraz wysoką odpornością na czynniki zewnętrzne, co czyni go idealnym wyborem do systemów obsługi gnojowicy, cystern rolniczych, ciężarówek próżniowych oraz instalacji w przemyśle biogazowym i oczyszczalniach ścieków.

Kluczową zaletą tej zasuwy jest jej konstrukcja oparta na dwuczęściowym korpusie odlewanym z żeliwa. Takie rozwiązanie nie tylko zwiększa trwałość całego urządzenia, ale także znacząco ułatwia konserwację oraz wymianę uszczelek, co przekłada się na niższe koszty eksploatacji i krótsze przestoje serwisowe. Zasuwa wyposażona jest w trwały system uszczelniający, który skutecznie zapobiega wyciekom, zapewniając szczelność nawet w przypadku pracy z gęstymi mediami, takimi jak szlam.

Konstrukcja i materiały wykonane z myślą o długowieczności

Serce urządzenia stanowi zasuwa wykonana ze stali szlachetnej, co gwarantuje doskonałą ochronę przed utlenianiem i korozją. Jest to kluczowy parametr w aplikacjach, gdzie medium robocze może mieć właściwości agresywne chemicznie. Całość napędzana jest siłownikami dwustronnego działania, co umożliwia precyzyjną i szybką kontrolę otwarcia oraz zamknięcia przepływu w obu kierunkach.

Wysoka wytrzymałość mechaniczna konstrukcji pozwala na pracę przy maksymalnym ciśnieniu roboczym wynoszącym 10 BAR. Zasuwa jest wodoszczelna, co dodatkowo rozszerza spektrum jej zastosowań w instalacjach hydraulicznych i przemysłowych. Wizualna kontrola stanu pracy jest możliwa dzięki wbudowanemu wskaźnikowi otwarcia/zamknięcia, co ułatwia obsługę operatorowi.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zapoznać się z dokładnymi parametrami technicznymi, aby zapewnić pełną kompatybilność z istniejącą instalacją. Zasuwa posiada typ podłączenia z podwójnym kołnierzem, co zapewnia stabilne i szczelne połączenie z rurociągami.

• Nominalna średnica otworu: 100 mm (4 cale)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Pneumatyczny o dwustronnym działaniu
• Maksymalne ciśnienie robocze: 10 BAR
• Kierunek przepływu: Dwukierunkowy
• Wodoszczelność: Tak

Parametry geometryczne kołnierza i wymiary całkowite

Prawidłowy montaż wymaga uwzględnienia rozstawu otworów oraz wymiarów zewnętrznych urządzenia. Poniżej znajdują się kluczowe dane wymiarowe niezbędne do przygotowania flanszy montażowych:

• Średnica rozstawu śrub/otworów montażowych kołnierza: 180 mm
• Rozstaw śrub/otworów montażowych kołnierza: 150 mm
• Średnica otworów montażowych kołnierza: 12 mm oraz 20 mm (dla drugiego kołnierza)
• Grubość kołnierza: 60 mm
• Szerokość całkowita: 200 mm
• Wysokość całkowita: 682 mm
• Odległość od środka otworu zasuwy do podstawy: 102 mm
• Pionowa odległość od środka otworu zasuwy do otworu dźwigni: 580 mm
• Średnica otworu montażowego cylindra: 10,5 mm

Zasuwa płytowa MZ to inwestycja w niezawodność i bezpieczeństwo procesów technologicznych. Dzięki połączeniu odpornych materiałów, precyzyjnego napędu pneumatycznego i przemyślanej konstrukcji dwuczęściowej, urządzenie spełnia oczekiwania najbardziej wymagających sektorów przemysłu rolnego i komunalnego.
