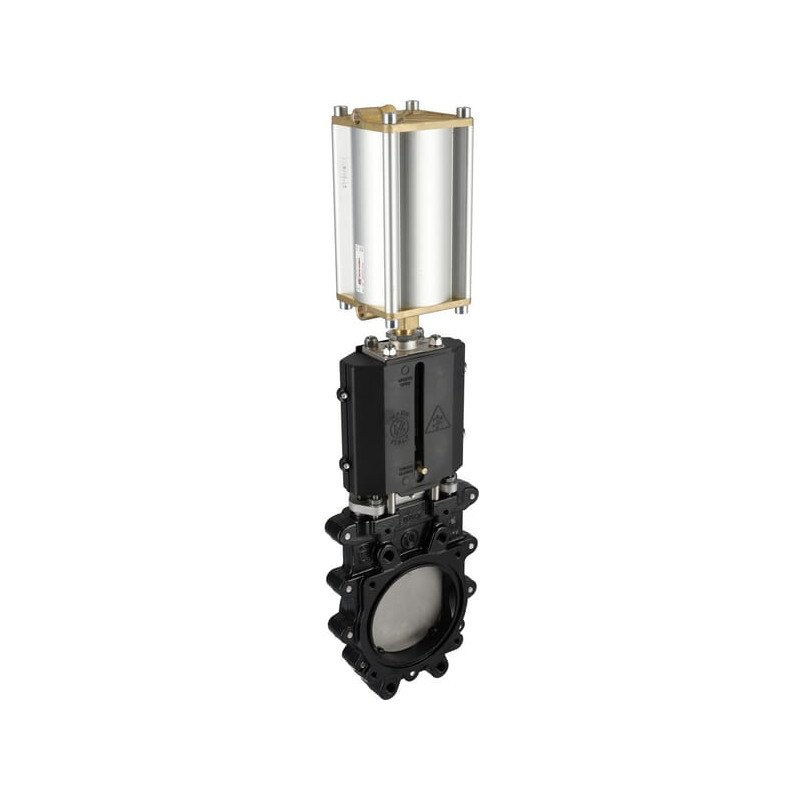

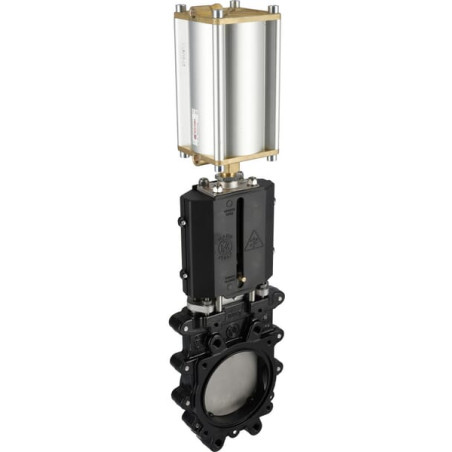

Zasuwa płytowa 6" dwukierunkowa (pneumatyczna)

Zasuwa płytowa 6" dwukierunkowa z napędem pneumatycznym

Zaprojektowana do pracy w wymagających warunkach przemysłowych i rolniczych, zasuwa płytowa marki MZ stanowi niezawodne rozwiązanie dla systemów przesyłu mediów o wysokiej gęstości i lepkości. Model o nominalnej średnicy 6 cali (150 mm) wyróżnia się dwukierunkowym przepływem oraz zaawansowaną konstrukcją, która zapewnia szczelność nawet przy pracy z szlamem czy gnojowicą. Dzięki zastosowaniu siłowników dwustronnego działania, urządzenie gwarantuje precyzyjne i szybkie otwieranie oraz zamykanie, co jest kluczowe w procesach technologicznych wymagających pełnej kontroli nad przepływem.

Konstrukcja odporna na korozję i zużycie

Sercem urządzenia jest dwuczęściowy korpus wykonany z wytrzymałego żeliwa. Taka konstrukcja nie tylko zwiększa trwałość mechaniczną całej armatury, ale także znacząco ułatwia konserwację oraz wymianę elementów eksploatacyjnych, takich jak uszczelki. Sam element zamykający (zasuwa) wykonano ze stali szlachetnej, co zapewnia doskonałą odporność na utlenianie i korozję. Jest to szczególnie istotne w aplikacjach związanych z oczyszczalniami ścieków, przemysłem biogazowym czy transportem agresywnych chemicznie substancji.

Trwały system uszczelniający skutecznie zapobiega wyciekom, co przekłada się na bezpieczeństwo instalacji i ochronę środowiska pracy. Wskaźnik otwarcia/zamknięcia umieszczony na zasuwie pozwala na szybką wizualną kontrolę stanu pracy zaworu bez konieczności stosowania dodatkowych czujników.

Zastosowanie w przemyśle i rolnictwie

Zasuwa ta znajduje szerokie zastosowanie w sektorach, gdzie wymagana jest wysoka wytrzymałość na ścieranie i korozję. Do głównych obszarów wykorzystania należą:

• Obsługa gnojowicy w gospodarstwach rolnych i zakładach przeróbczych,
• Cysterny rolnicze oraz ciężarówki próżniowe,
• Instalacje w przemyśle biogazowym,
• Oczyszczalnie ścieków i systemy kanalizacyjne,
• Ogólne zastosowania przemysłowe wymagające armatury kołnierzowej.

Parametry techniczne i wymiary montażowe

Urządzenie wyposażone jest w napęd pneumatyczny o dwustronnym działaniu, co umożliwia pracę przy maksymalnym ciśnieniu roboczym do 10 BAR. Całość charakteryzuje się wodoszczelnością oraz możliwością pracy w obu kierunkach przepływu medium. Poniżej znajdują się kluczowe dane techniczne niezbędne do poprawnego doboru i montażu:

• Marka: MZ
• Typ podłączenia: Z podwójnym kołnierzem
• Nominalna średnica otworu: 150 mm (6 cali)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Ciśnienie robocze max.: 10 BAR
• Waga: 23 kg

Wymiary geometryczne

Dla zapewnienia kompatybilności z istniejącą instalacją, kluczowe są poniższe wymiary montażowe:

• Szerokość całkowita: 245 mm
• Wysokość całkowita: 836 mm
• Średnica rozstawu śrub kołnierza: 240 mm
• Rozstaw śrub/otworów montażowych: 150 mm
• Średnica otworów montażowych kołnierza: 12 mm oraz 20 mm (kołnierz 2)
• Grubość kołnierza: 60 mm
• Odległość od środka otworu do podstawy: 131 mm
• Pionowa odległość do otworu dźwigni: 706 mm
• Średnica otworu montażowego cylindra: 10,5 mm
