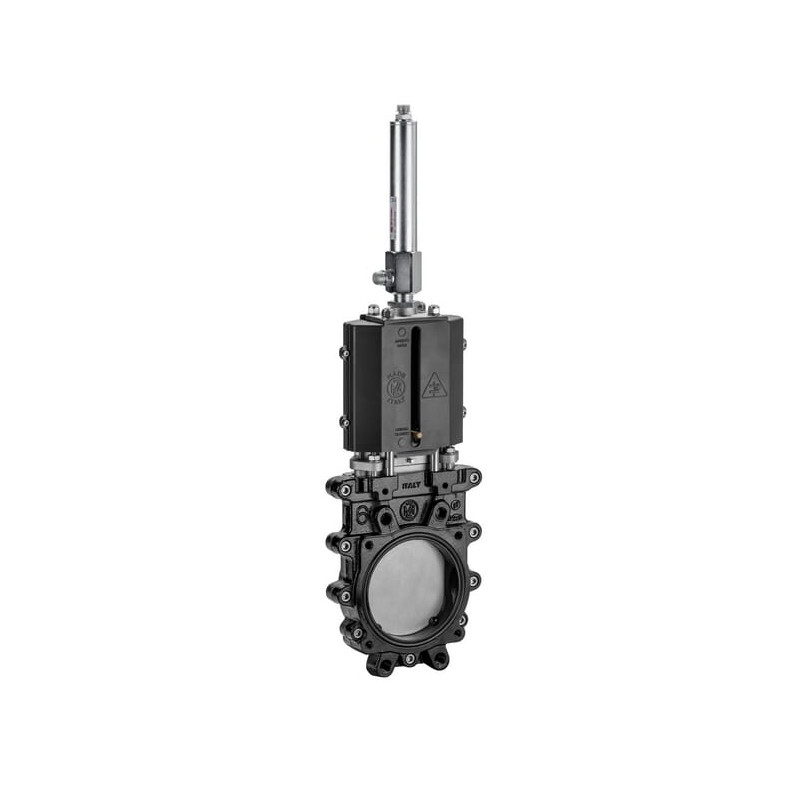

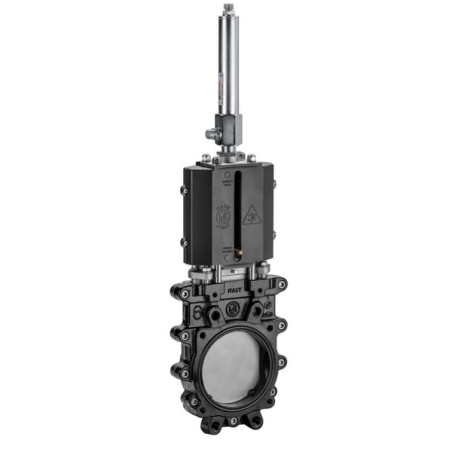

Zasuwa płytowa 10" dwukierunkowa (hydrauliczna)

Zasuwa płytowa hydrauliczna 10" – niezawodna armatura do gnojowicy i przemysłu

Zasuwa płytowa o nominalnej średnicy 10 cali (250 mm) to zaawansowane technicznie rozwiązanie zaprojektowane z myślą o wymagających zastosowaniach w rolnictwie, przemyśle biogazowym oraz przy obsłudze ścieków. Produkt marki MZ, oznaczony referencją ARZO0130250551, wyróżnia się dwukierunkowym przepływem oraz hydraulicznym sterowaniem o dwustronnym działaniu, co zapewnia precyzyjną kontrolę medium w instalacjach ciśnieniowych do 6 BAR.

Konstrukcja zasuwy opiera się na dwuczęściowym korpusie odlewanym z żeliwa. Takie rozwiązanie inżynieryjne nie tylko zwiększa trwałość całego urządzenia, ale także znacząco ułatwia konserwację i wymianę uszczelek, co jest kluczowe przy intensywnym użytkowaniu w warunkach przemysłowych. Element zamykający wykonano ze stali szlachetnej, co gwarantuje wysoką odporność na korozję i utlenianie, nawet w kontakcie z agresywnymi mediami, takimi jak szlam czy gnojowica.

Kluczowe cechy i zastosowania

Zasuwa została wyposażona w trwały system uszczelniający, który skutecznie zapobiega wyciekom, zapewniając szczelność instalacji. Dzięki zastosowaniu siłowników dwustronnego działania, mechanizm otwierania i zamykania jest równomierny i pozbawiony szarpnięć, a wbudowany wskaźnik pozwala na bieżącą kontrolę pozycji zasuwy.

Produkt znajduje szerokie zastosowanie w sektorze rolniczym i komunalnym. Jest idealnym wyborem do:

• Cystern rolniczych oraz ciężarówek próżniowych,
• Instalacji obsługujących gnojowicę,
• Przemysłu biogazowego,
• Oczyszczalni ścieków,
• Ogólnych zastosowań przemysłowych wymagających wysokiej wytrzymałości.

Specyfikacja techniczna i wymiary montażowe

Zasuwa charakteryzuje się typem podłączenia z podwójnym kołnierzem, co ułatwia jej integrację z istniejącymi rurociągami. Poniżej przedstawiamy szczegółowe parametry techniczne niezbędne przy doborze i montażu armatury:

• Nominalna średnica otworu: 250 mm (10 cali),
• Materiał obudowy: Żeliwo,
• Materiał zasuwy: Stal szlachetna,
• Napęd: Hydrauliczny, dwustronnego działania,
• Maksymalne ciśnienie robocze: 6 BAR,
• Kierunek przepływu: Dwukierunkowy,
• Wodoszczelność: Tak,
• Szerokość całkowita: 365 mm,
• Wysokość całkowita: 1238 mm,
• Grubość kołnierza: 70 mm,
• Średnica rozstawu śrub montażowych kołnierza: 350 mm,
• Średnica otworów montażowych kołnierza: 20 mm,
• Średnica otworu montażowego cylindra: 10,5 mm,
• Odległość od środka otworu zasuwy do podstawy: 195 mm,
• Pionowa odległość od środka otworu zasuwy do otworu dźwigni: 1043 mm.

Dzięki precyzyjnie określonym wymiarom montażowym, takim jak rozstaw śrub czy wysokość całkowita, instalacja zasuwy przebiega sprawnie i bez konieczności dodatkowych adaptacji. Solidna konstrukcja i wysokiej jakości materiały sprawiają, że jest to inwestycja zapewniająca długotrwałą bezawaryjną pracę w trudnych warunkach eksploatacyjnych.
