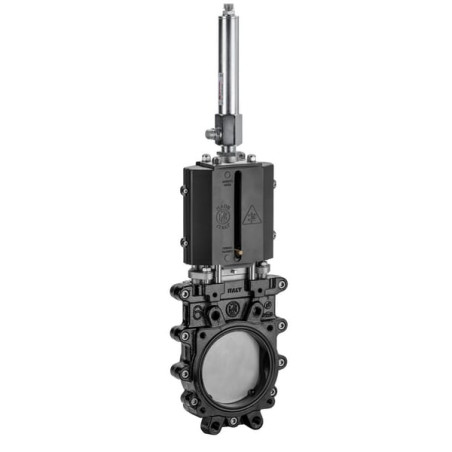

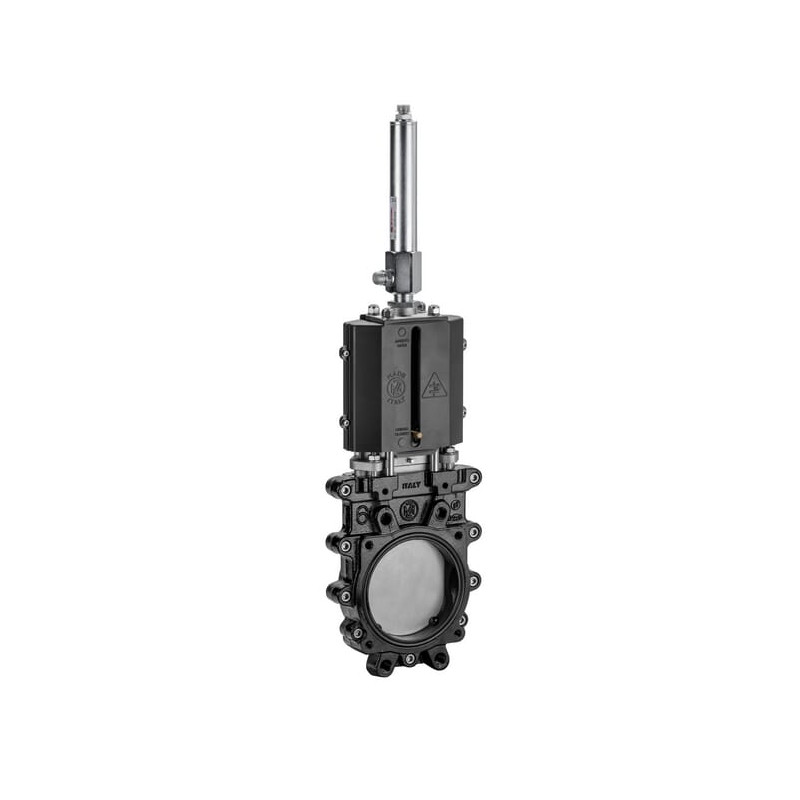

Zasuwa płytowa 4" dwukierunkowa (hydrauliczna)

Zasuwa płytowa hydrauliczna 4" – niezawodna kontrola przepływu w aplikacjach rolniczych i przemysłowych

Zasuwa płytowa o nominalnej średnicy 4 cale (100 mm) z hydraulicznym napędem dwustronnego działania to zaawansowane rozwiązanie techniczne przeznaczone do precyzyjnego sterowania przepływem mediów w trudnych warunkach eksploatacyjnych. Produkt marki MZ, oznaczony referencją ARZO0130100550, został zaprojektowany z myślą o zastosowaniach wymagających wysokiej odporności na korozję, utlenianie oraz działanie agresywnych substancji, takich jak szlam czy gnojowica.

Kluczową zaletą tej zasuwy jest jej dwukierunkowa konstrukcja, która zapewnia pełną szczelność niezależnie od kierunku przepływu medium. Dzięki zastosowaniu siłowników dwustronnego działania, mechanizm oferuje stabilną i płynną pracę, a wskaźnik otwarcia i zamknięcia umożliwia szybki odczyt aktualnego stanu zaworu bez konieczności demontażu elementów.

Budowa i materiały wykonania

Trwałość urządzenia zapewnia solidna konstrukcja oparta na dwuczęściowym korpusie odlewanym z żeliwa. Taki design nie tylko zwiększa wytrzymałość mechaniczną całej armatury, ale także znacząco ułatwia konserwację oraz wymianę uszczelek w przyszłości. Elementem zamykającym jest zasuwa wykonana ze stali szlachetnej, co gwarantuje odporność na ścieranie i korozję nawet przy długotrwałym kontakcie z wilgocią i chemikaliami.

System uszczelniający został tak dobrany, aby skutecznie zapobiegać wyciekom, co jest kluczowe w instalacjach próżniowych oraz przy transporcie cieczy organicznych. Całość charakteryzuje się wodoszczelnością, co potwierdza jej przydatność w zewnętrznych instalacjach rolniczych i komunalnych.

Zastosowanie w branży rolniczej i przemysłowej

Zasuwa hydrauliczna MZ znajduje szerokie zastosowanie w sektorze rolniczym oraz przemysłowym. Jej specyfika techniczna predysponuje ją do pracy w następujących obszarach:

• Obsługa gnojowicy w gospodarstwach rolnych.
• Cysterny rolnicze oraz ciężarówki próżniowe.
• Przemysł biogazowy – regulacja przepływu substratów i digestatu.
• Oczyszczalnie ścieków – sterowanie przepływem na różnych etapach oczyszczania.
• Ogólne zastosowania przemysłowe wymagające odporności na szlam i media ścierne.

Parametry techniczne i wymiary montażowe

Przed zakupem warto zweryfikować kompatybilność zasuwy z istniejącą instalacją. Poniżej znajdują się kluczowe dane techniczne potwierdzające dopasowanie do standardowych kołnierzy oraz możliwości hydrauliczne urządzenia.

• Nominalna średnica otworu: 100 mm (4 cale).
• Typ podłączenia: Z podwójnym kołnierzem.
• Ciśnienie robocze max.: 10 BAR.
• Typ napędu: Hydrauliczny o dwustronnym działaniu.
• Materiał obudowy: Żeliwo.
• Materiał zasuwy: Stal szlachetna.
• Kierunek przepływu: Dwukierunkowy.

Wymiary montażowe kołnierza

Prawidłowy montaż wymaga dopasowania rozstawu otworów. Zasuwa posiada następujące parametry flanszy:

• Średnica rozstawu śrub/otworów montażowych: 180 mm.
• Rozstaw śrub/otworów montażowych: 150 mm.
• Średnica otworów montażowych kołnierza 1: 12 mm.
• Średnica otworów montażowych kołnierza 2: 20 mm.
• Grubość kołnierza: 60 mm.

Wymiary całkowite urządzenia

Dla potrzeb integracji z przestrzenią instalacyjną istotne są gabaryty zewnętrzne oraz odległości charakterystyczne:

• Szerokość całkowita: 200 mm.
• Wysokość całkowita: 732 mm.
• Odległość od środka otworu zasuwy do podstawy: 102 mm.
• Pionowa odległość od środka otworu zasuwy do otworu dźwigni: 630 mm.
• Średnica otworu montażowego cylindra: 10,5 mm.

Zasuwa płytowa MZ to inwestycja w niezawodność i łatwość obsługi systemów przesyłu mediów płynnych i półpłynnych. Dzięki połączeniu żeliwnej obudowy ze stalową szlachetną płytą zamykającą oraz hydraulicznemu sterowaniu, urządzenie spełnia wymagania najbardziej obciążonych instalacji w rolnictwie i przemyśle.
