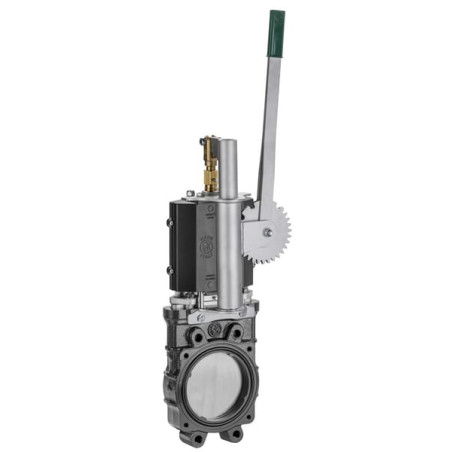

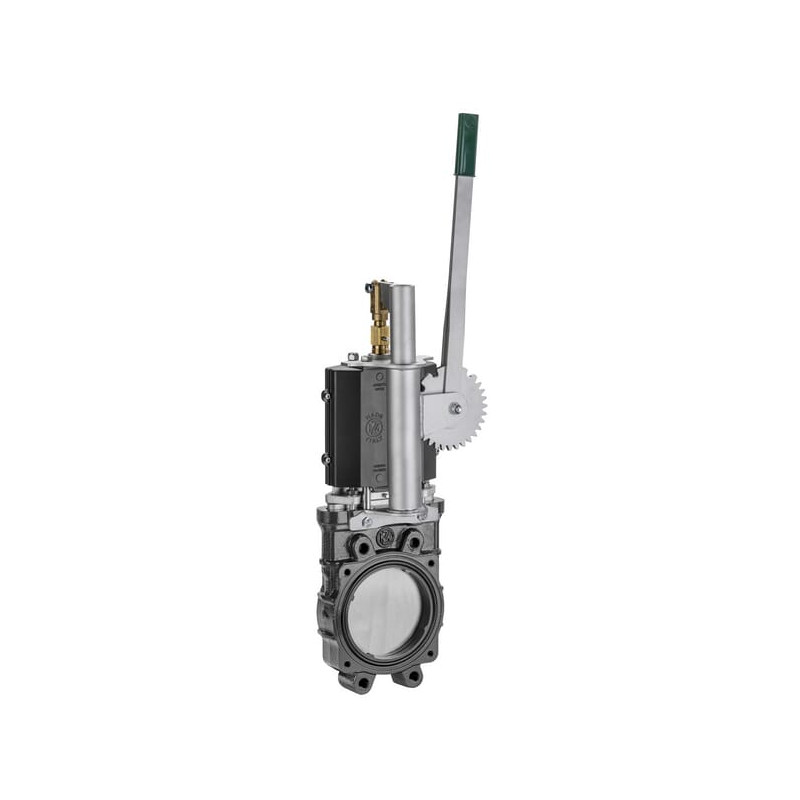

Zasuwa płytowa 6" z dźwignia

Zasuwa płytowa 6" z dźwignią – niezawodna armatura przemysłowa marki MZ

Zasuwa płytowa o nominalnej średnicy 6 cali to solidne rozwiązanie dedykowane do systemów przesyłu cieczy, wymagające precyzyjnego sterowania przepływem. Produkt marki MZ, oznaczony referencją ARZO01000150933, został zaprojektowany z myślą o trwałości i odporności na trudne warunki eksploatacyjne. Konstrukcja opiera się na obudowie wykonanej z lakierowanego żeliwa, co zapewnia wysoką wytrzymałość mechaniczną oraz ochronę przed korozją zewnętrzną.

Kluczowym elementem wpływającym na długowieczność urządzenia jest zastosowanie zasuwy oraz sworznia wykonanych ze stali nierdzewnej. Materiały te gwarantują odporność na działanie czynników chemicznych zawartych w medium roboczym oraz minimalizują ryzyko zacięć mechanizmu. Zasuwa wyposażona jest w manualną dźwignię, która umożliwia intuicyjne i szybkie otwieranie oraz zamykanie przepływu bez konieczności stosowania dodatkowych narzędzi.

Parametry techniczne i wymiary montażowe

Przed zakupem warto zweryfikować wymiary przyłącza, aby zapewnić pełną kompatybilność z istniejącą instalacją. Zasuwa posiada kołnierz z 8 otworami montażowymi, rozmieszczonymi na okręgu o średnicy 240 mm. Rozstaw śrub wynosi 150 mm, a średnica gwintu otworów montażowych to M20. Takie parametry pozwalają na stabilne i szczelne połączenie z rurociągami o odpowiedniej specyfikacji.

Wymiary zewnętrzne urządzenia zostały zoptymalizowane pod kątem ergonomii pracy. Całkowita wysokość zasuwy wynosi 780 mm. W pozycji zamkniętej odległość od środka otworu zasuwy do górnego końca korpusu wynosi 535 mm, natomiast po pełnym otwarciu (wysunięciu dźwigni) wartość ta wzrasta do 700 mm. Długość dłuższej części dźwigni operacyjnej to 460 mm, co zapewnia odpowiednią dźwignię przy obsłudze zaworu.

Zakres zastosowania i warunki pracy

Zasuwa płytowa 6" jest przystosowana do pracy w szerokim zakresie temperatur. Minimalna temperatura robocza cieczy wynosi -15 °C, co pozwala na jej stosowanie w instalacjach zewnętrznych nawet w okresach zimowych, pod warunkiem zabezpieczenia przed zamarzaniem medium. Maksymalna temperatura pracy sięga 80 °C, co pokrywa potrzeby większości standardowych instalacji wodociągowych, przeciwpożarowych oraz przemysłowych.

Urządzenie charakteryzuje się wysokim ciśnieniem roboczym, wynoszącym maksymalnie 10 BAR. Dzięki temu może być stosowana w systemach wymagających utrzymania stabilnego ciśnienia oraz odporności na nagłe skoki hydrauliczne. Solidna konstrukcja żeliwna w połączeniu z elementami ze stali nierdzewnej sprawia, że zasuwa MZ jest inwestycją na lata, wymagającą minimalnej konserwacji.

Najważniejsze cechy produktu

• Nominalna średnica otworu zasuwy: 6 cali.
• Materiał obudowy: lakierowane żeliwo.
• Zasuwa i sworzeń wykonane ze stali nierdzewnej dla zwiększonej trwałości.
• Maksymalne ciśnienie robocze: 10 BAR.
• Zakres temperatur pracy: od -15 °C do 80 °C.
• Kołnierz z 8 otworami montażowymi (średnica rozstawu 240 mm, gwint M20).
• Wygodna obsługa dzięki manualnej dźwigni o długości roboczej 460 mm.
• Wysokość całkowita: 780 mm.
