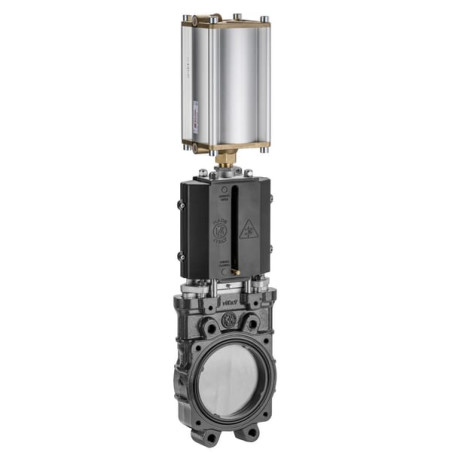

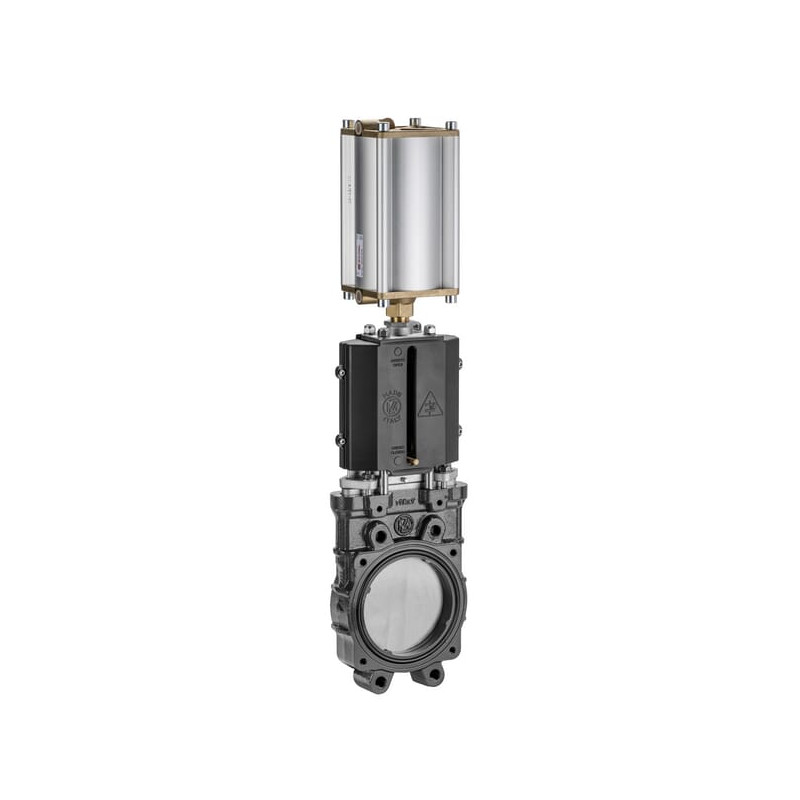

Zasuwa płytowa 5" pneumatyczna obsługa

Zasuwa płytowa 5" z pneumatyczną obsługą – precyzja i trwałość w systemach transportu materiałów

Zasuwa płytowa o nominalnej średnicy otworu 200 mm (5") stanowi kluczowy element systemów dozowania i odcinania przepływu materiałów sypkich oraz granulowanych. Urządzenie marki MZ, oznaczone indeksem ARZO0100125570, zostało zaprojektowane z myślą o pracy w wymagających warunkach przemysłowych, zapewniając niezawodność i szczelność. Dzięki zastosowaniu napędu pneumatycznego o dwustronnym działaniu, zasuwa umożliwia szybkie i precyzyjne sterowanie przepływem, co jest istotne w zautomatyzowanych liniach produkcyjnych.

Konstrukcja odporna na zużycie i zablokowania

Jedną z najważniejszych zalet tej zasuwy jest jej konstrukcja zapobiegająca zapychaniu się zaworu odcinającego. Jest to kluczowa cecha w przypadku pracy z materiałami klejącymi się lub pylistymi, gdzie tradycyjne rozwiązania mogą zawodzić. Obudowa wykonana z wytrzymałego żeliwa zapewnia stabilność mechaniczną i odporność na wibracje oraz obciążenia statyczne. Natomiast sama zasuwa wykonana jest ze stali szlachetnej, co gwarantuje wysoką odporność na korozję oraz ścieranie, wydłużając żywotność urządzenia nawet przy intensywnej eksploatacji.

Dodatkowym elementem zwiększającym bezpieczeństwo obsługi jest górna pokrywa wykonana z tworzywa sztucznego. Chroni ona przed dostępem do ruchomych części mechanizmu napędowego, minimalizując ryzyko wypadków przy pracy w pobliżu urządzenia. Całość konstrukcji charakteryzuje się wodoszczelnością, co pozwala na montaż w strefach narażonych na działanie wilgoci lub wymagających mycia przemysłowego.

Parametry techniczne i wymiary montażowe

Zasuwa wyposażona jest w przyłącza cylindra o standardzie 2 x 3/8", co ułatwia integrację z istniejącymi instalacjami pneumatycznymi. Urządzenie pracuje jednokierunkowo i jest dostosowane do maksymalnego ciśnienia roboczego na poziomie 10 BAR. Montaż odbywa się za pomocą kołnierzy z podwójnym kołnierzem, co zapewnia stabilne i szczelne połączenie z rurociągami lub zasobnikami.

Kluczowe wymiary montażowe, które należy uwzględnić przy projektowaniu instalacji, to:

• Nominalna średnica otworu zasuwy: 200 mm
• Rozstaw śrub/otworów montażowych kołnierza: 150 mm
• Grubość kołnierza: 50 mm
• Szerokość całkowita urządzenia: 199 mm
• Odległość od środka otworu zasuwy do podstawy: 119 mm
• Średnica otworu montażowego cylindra: 10,5 mm

Zastosowanie i korzyści użytkowe

Zasuwa płytowa MZ znajduje zastosowanie w przemyśle spożywczym, chemicznym, tworzyw sztucznych oraz rolniczym. Jej konstrukcja pozwala na efektywne odcinanie strumienia materiału bez jego rozdrabniania czy uszkodzeń. Pneumatyczny napęd dwustronnego działania zapewnia równomierną siłę otwierania i zamykania, co przekłada się na mniejsze zużycie elementów eksploatacyjnych.

Wybierając to rozwiązanie, inwestor zyskuje produkt o sprawdzonej specyfikacji technicznej, gdzie każdy parametr – od materiału wykonania po precyzyjne wymiary kołnierzy – został dobrany pod kątem długotrwałej bezawaryjnej pracy. Wodoszczelność oraz zabezpieczenie części ruchomych czynią z tej zasuwy urządzenie bezpieczne i łatwe w utrzymaniu czystości.
