Zasuwa płytowa 6"

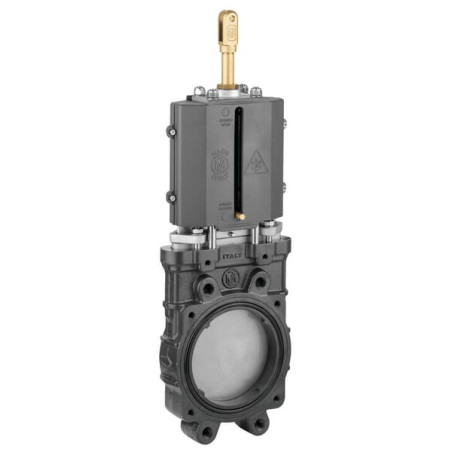

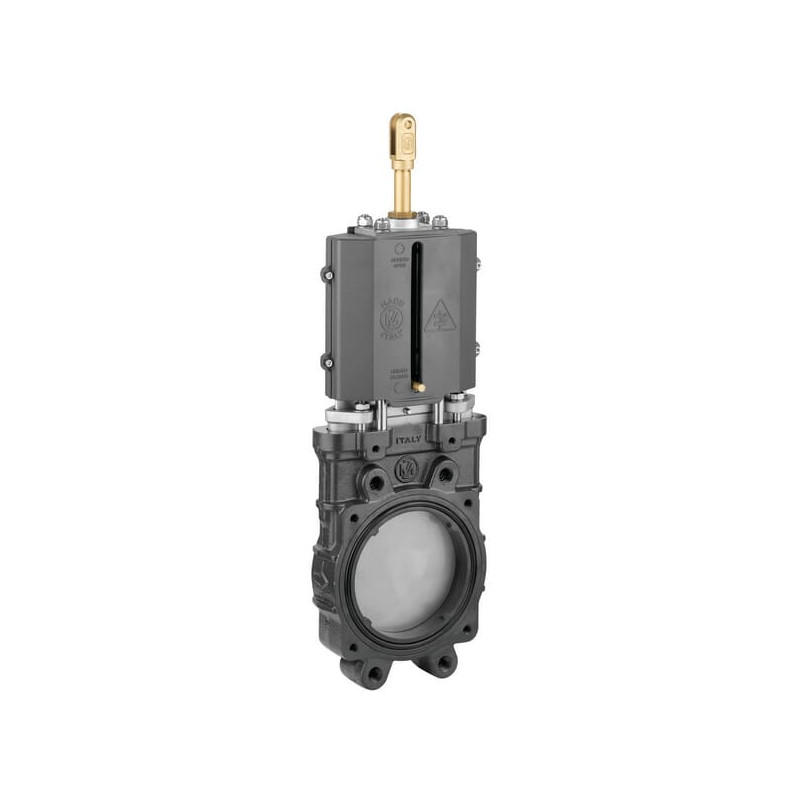

Zasuwa płytowa MZ 6" – niezawodna armatura przemysłowa

Zasuwa płytowa o nominalnej średnicy 6 cali (150 mm) marki MZ to solidne rozwiązanie dedykowane do systemów przesyłających ciecze pod wysokim ciśnieniem. Produkt charakteryzuje się precyzyjnym wykonaniem z wysokiej jakości materiałów, co gwarantuje długą żywotność oraz bezawaryjną pracę w trudnych warunkach eksploatacyjnych. Dzięki zastosowaniu żeliwnej obudowy oraz zasuwy ze stali szlachetnej, armatura ta jest odporna na korozję i mechaniczne uszkodzenia.

Kluczowe zalety i właściwości techniczne

Konstrukcja zasuwy została zaprojektowana z myślą o maksymalnej funkcjonalności i bezpieczeństwie użytkowania. Jedną z najważniejszych cech jest zawór odcinający, który dzięki swojej budowie nie ulega zapychaniu, co jest kluczowe przy pracy z mediami zawierającymi zanieczyszczenia. Dodatkowo, górna pokrywa wykonana z wytrzymałego tworzywa sztucznego skutecznie chroni wewnętrzne, ruchome elementy mechanizmu przed dostępem czynników zewnętrznych oraz przypadkowym uszkodzeniem.

Armatura wyposażona jest w dźwignię ręczną, umożliwiającą intuicyjne i precyzyjne sterowanie przepływem. Zasuwa jest wodoszczelna i przystosowana do pracy jednokierunkowej, co zapewnia szczelność połączenia przy maksymalnym ciśnieniu roboczym sięgającym 10 BAR.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zweryfikować wymiary, aby zapewnić pełną kompatybilność z istniejącą instalacją. Poniżej przedstawiono szczegółowe parametry techniczne produktu:

• Nominalna średnica otworu zasuwy: 150 mm (6 cali)
• Typ podłączenia: Z podwójnym kołnierzem
• Połączenie cylindra: M18x1.5
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Ciśnienie robocze max.: 10 BAR
• Typ napędu: Dźwignia ręczna
• Wodoszczelność: Tak
• Kierunek przepływu: Jednokierunkowy

Wymiary geometryczne i montażowe

Dla ułatwienia procesu instalacji, producent podał precyzyjne wymiary zewnętrzne oraz rozstawy otworów montażowych:

• Średnica rozstawu śrub kołnierza (l2): 240 mm
• Rozstaw śrub kołnierza (l1): 150 mm
• Średnica gwintu śrub montażowych (d1): M12
• Grubość kołnierza (L): 60 mm
• Szerokość całkowita (E): 221 mm
• Odległość od środka otworu zasuwy do podstawy (C): 131 mm
• Pionowa odległość do otworu dźwigni (H): 523 mm
• Pionowy rozstaw otworów dźwigni (h): 63 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zasuwa płytowa MZ to profesjonalny wybór dla instalacji wymagających solidnej armatury o dużym przekroju. Jej konstrukcja zapewnia łatwą obsługę dzięki dźwigni ręcznej oraz wysoką odporność na czynniki zewnętrzne dzięki osłonie z tworzywa sztucznego. Produkt dostępny jest w sprzedaży jako sztuka, gotowa do montażu w systemach spełniających powyższe parametry techniczne.
